全画像保存機能付き日付印字検査機（PCi300）
- 参考価格
- お問い合わせください
製品・サービスに関する資料
PDFダウンロード得意な分野・カテゴリー
物流ライン
製品説明・スペック紹介
■包装機組込に特化した全画像保存機能付き日付印字検査機
日付印字検査機「PCi300」は、優れた印字検査機能と包装現場での使いやすさが特長の印字検査機「PCiシリーズ」のスタンダードモデルです。スタンダードモデルでありながら手軽に検査画像を全て保存できる機能(全画像保存機能)の標準搭載、処理速度の向上、各種画面の視認性が向上した10.1インチモニタの採用などにより、印字検査に対する包装現場のニーズにお応えします。
【主要スペック】
型式 PCi300
種別 日付印字検査機
機器構成 カメラ デジタルカメラ (PoCL対応カメラリンク)
レンズ F=8mm
照明 白色LED照明 (2本)
照明電源 電流制御型電源基板搭載

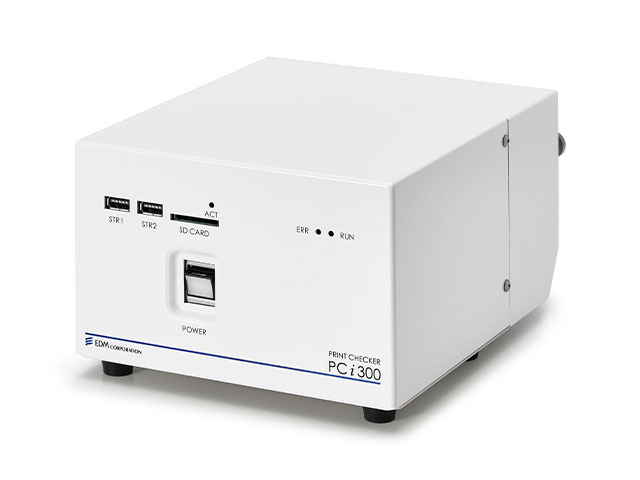

本体 SDカードスロット付制御ボックス

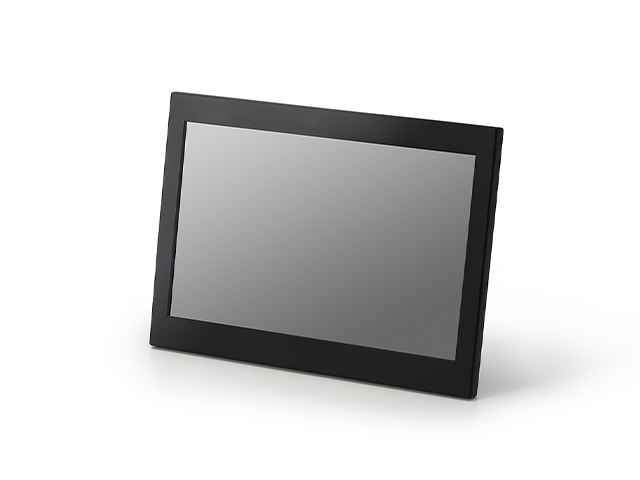

タッチパネル 10.1型LCDタッチパネル
カメラ 仕様 白黒CMOSカメラ (40万画素)
最大接続台数 2台 *
本体機能 検査方式 文字照合 (登録文字に対する照合検査)
画素数 512 × 480 画素
画像処理 グレー処理 / 2値化
前処理 白文字検査 / 収縮 / 膨張 / 輪郭強調 / 線形変換 / ガンマ補正 / ノイズ除去
アイテム数 1000アイテム
位置補正 有り (パターン登録)
文字登録数 1文字あたり10パターン
判定文字種 JIS第一水準
辞書数 SDカード容量による（1アイテムあたり2個）
登録可能データサイズ 96ドット × 96ドット
辞書ファイル登録可能文字数 480文字
カスタムコード検査 オプション [対応コード：年・月・日・曜日・シフトコード（時間分割）・時・分]
ナンバリング検査 最大9桁
保存画像再検査 ○
設定 ユーザー毎の初期設定登録有り
操作 タッチパネル
セキュリティ パスワード管理：2段階 (ユーザ / 管理者)
入出力 入力 トリガ：2点 (グループ毎の独立・共用選択)
エンコーダ：2点 (グループ毎の独立・共用選択)
※エンコーダ機能はオプションになります。
出力 OK / NG / READY / タイムアウト / シフト出力 (オプション)
通信I/F RS232 (D-SUB9)：2点 / LAN (RJ45)：1点
電源 AC100V-230V・100VA・50Hz/60Hz
外形寸法 本体 183mm(W) x 127.5mm(H) x 210.5mm(D) ※突起物含まず

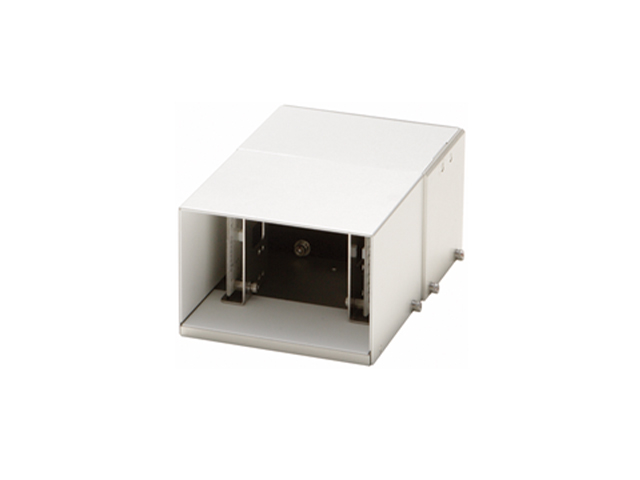

カメラユニット 114mm(W) x 166mm(H) x 77mm(D)
タッチパネル 247mm(W) x 180mm(H) x 38mm(D)
重量 本体 2.0kg
カメラユニット 0.7kg
タッチパネル 0.85kg
使用環境 温度：5℃～40℃ 湿度：90％未満（結露無きこと）
特許第5421711号
※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。
＊PCP200JB搭載時には、カメラ接続台数は1台となります。

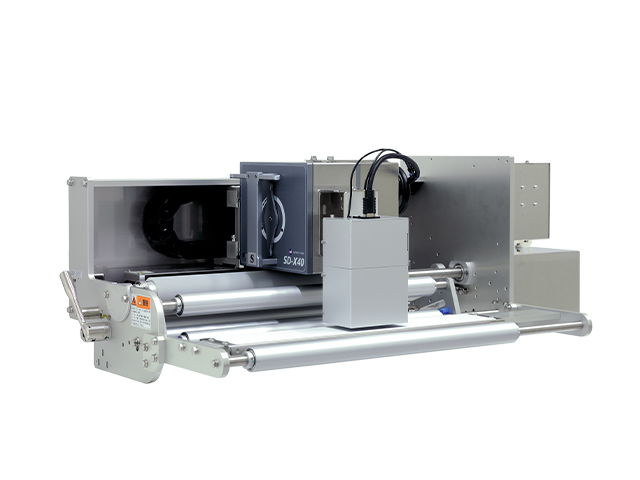

▼サーマルプリンタ連動機能
当社全機種のサーマルプリンタとの連動機能を搭載。アイテムの切替や期限日の設定、カレンダタイマ（内部時計）の同期が簡単に行えるようになっています。
▼包装機組込に特化したオールインワンモデル
包装機組込に必要な構成機器（本体・カメラユニット・モニタ）をパッケージ化したオールインワンモデルなので、包装機への組み込みが簡単です。
▼6ステップの簡単操作システム
１．画像取込 ２．前処理設定 ３．検査枠設定
４．文字列設定 ５．文字切出設定 ６．辞書設定
▼1コントローラで2カメラまでの同時検査が可能
・1製品での異なる印字箇所(2か所)の検査
・2ラインでの同一内容の印字検査
・横ピロー包装機上での印字検査とラベル貼付確認
・深絞り包装機上での多列印字検査
▼生産性を維持する本質的な高精度を実現
・照合検査ーサーチ→認識→照合
・文字欠け検査ー[ ドット欠け判定 ][ 欠け面積率判定 ]
▼全画像保存機能
PCi300にはUSBポートが2つ搭載されており、最大2TBのUSBメディアを同時に2台接続可能です。
◯保存枚数の目安
最大保存枚数：約10,800,000枚 ※2TBストレージ2台接続時
▼プリンタ同時搭載時の検査機モニタレス仕様
カラータッチパネルコントローラ「EUI2+」対応の当社プリンタと印字検査機「PCiシリーズ」を同時搭載する場合、検査運転画面の表示や操作を「EUI2+」で実行可能なため検査機モニタが不要です。
