検査・検品│画像検査装置

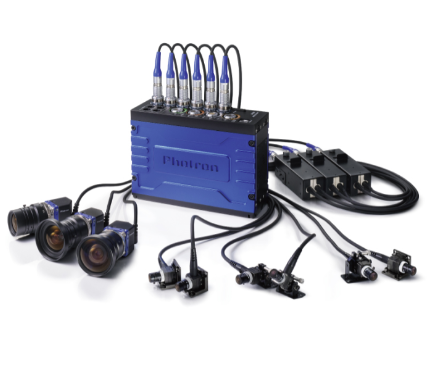

FASTCAM Orion S40

参考価格
お問い合わせください

製品・サービスに関する資料

この製品・サービスの資料DL、お問い合わせ

メーカーへ問い合わせる
見積もり依頼

03-3518-6290

検出・検査性能
（検査項目・検出能力）

・高解像度CMOSセンサーによる詳細な画像取得
・最大 4K解像度（4096×2304）撮影対応
・最高 2,720,000fpsの超高速撮影により高速現象を検出
・イベント検知・異常検知機能により自動撮影・自動記録
・画像解析ソフトと連携し、異常発生箇所の特定が可能

精度・再現性
（再現性・誤検知低減）

・低ノイズ・高感度CMOSセンサーを採用
・モノクロISO最大 160,000感度により微細な現象を高精度撮影
・画像解析ソフトの追跡アルゴリズムにより高精度な動体解析
・グラフ作成、補正フィルタ、数値変換などの解析機能で再現性の高い評価が可能

対応条件
（対象製品・サイズ・色対応範囲）

・対象現象
振動解析
流体解析
微粒化
材料破壊
溶接解析
生産ライン挙動

・用途例
生産ライン異常検知
製造工程解析
製品品質評価

・研究機関から民間企業まで幅広い用途に対

設置・連携条件
（設置寸法／電源／排出機構連携）

・小型密閉筐体
約 120×120×92mm～223mm

・重量
約 1.5kg～3.5kg

・高速データ保存
10GbE通信対応

SSD高速保存対応
・PC接続

USB3.1ケーブル接続対応機種あり

設定・切替のしやすさ
（品種切替・条件登録）

・専用解析ソフトで簡単操作
・解析は3ステップ操作で実行可能
・追跡対象の特徴点を自動検出
・解析結果を CSV・動画データで出力可能

保守・点検・安全
（カメラ清掃・保守体制）

・ユーザー専用ポータル「フォトロンメンバーズ」提供
・製品サポート・解析サポートを提供
・レンタル・撮影代行サービスあり
・専門スタッフによる導入支援・運用サポート体制

特徴

・超高速撮影による現象可視化
・最大 2,720,000fps の高速撮影性能
・4K解像度撮影対応モデルあり
・低ノイズ・高感度CMOSセンサー搭載
・10GbE高速通信によるデータ保存
・小型軽量設計で設置自由度が高い
・解析ソフトとの連携で高度な画像計測が可能

得意な分野・カテゴリー

パン・菓子

惣菜・調理食品

冷凍食品

対象製品カテゴリー詳細

  • 菓子パン
  • 惣菜パン
  • 冷凍食品
  • 果実飲料
  • 清涼飲料
  • 乳酸飲料
  • 炭酸飲料
  • 健康飲料
担当者からのおすすめポイント!

超低ノイズ
CDS機能を搭載することで、読み出しノイズ（Temporal Dark Noise）を従来モデル*から約70％削減しました。
低ノイズの鮮明な画像が撮影できるため、PIVやDICといった画像計測手法において、高い精度で計測可能です。

高速撮影性能
フル解像度で31,250fps、100万画素で37,500fpsの、従来モデル*比約2倍の高速撮影性能で、一瞬の現象を可視化します。

CDS機能(Correlated Double Sampling)
CDS機能は、各画素のノイズレベルと輝度信号レベルの差分を毎フレーム取る機能です。この機能により超低ノイズを実現しました。

裏面照射型センサー(BSI:Back side illumination)
従来の表面照射型イメージセンサーと異なり、入射光に対しフォトダイオードがほぼ全面にあるため、小さいピクセルサイズでも高画質を実現します。

お気軽にお問い合わせください。

製品説明・スペック紹介

「FASTCAM Orion S40」は裏面照射型イメージセンサーおよび、CDS機能を搭載した最新センサー技術を用いることで超低ノイズを実現した高画質モデルです。
さらに、100万画素(1024×1024)で37,500fpsの撮影が可能で、従来モデル*比約2倍の高速撮影性能も両立した新しいハイスピードカメラです。
*FASTCAM Nova S20
