未来の食品業界をこれひとつで解決

• ユーティリティシステム
• 水処理装置

全自動除鉄除マンガン装置 SF-I-70～150

地下水の鉄・ﾏﾝｶﾞﾝの除去及び用水費の削減。省スペース設計。 特長 シンプルな構造 自動単一操作弁(S・C・V)方式のため、極めてシンプルな構造であり低コストです。 全自動システム 全自動タイマーは１週間タイマーであり、指定曜日の指定時刻に、３工程の自動再生を行います。 また、随時手動による再生もＯＫです。 高耐食性のろ剤塔 耐食性・耐薬品に優れたＦＲＰ製ろ剤筒を採用しています。

解決できる課題

• 経費削減
• 品質向上
• コスト削減

• ユーティリティシステム
• 水処理装置

コンパクト高度処理型（窒素除去タイプ）KZII / (D)型

KZ型のコンパクトボディはそのまま、施工性をさらに向上させII型へ進化。 ブロワ配管1系統でタイマーも不要。 単独処理浄化槽からの転換も容易。 流入水 放流水 除去率 BOD 200mg/Ｌ 20mg/Ｌ以下 90％以上 COD 100mg/Ｌ 30mg/Ｌ以下 70％以上 T-N 45mg/Ｌ 20mg/Ｌ以下 56％以上 SS 160mg/Ｌ 15mg/Ｌ以下 91％以上 ※放流水質のBOD（生物化学的酸素要求量）、COD（化学的酸素要求量）、T-N（全窒素）、SS（浮遊物質量）濃度mg/Lは日間平均値です。 処理性能 建築センター性能評価値 国土交通大臣認定値 全浄協登録値 BOD 20mg/Ｌ以下 20mg/Ｌ以下 20mg/Ｌ以下 COD 30mg/Ｌ以下 30mg/Ｌ以下 - T-N 20mg/Ｌ以下 20mg/Ｌ以下 20mg/Ｌ以下 SS 15mg/Ｌ以下 15mg/Ｌ以下 - フローシート 雨水は流入させないでください。 天ぷら油等は固めるなどの処理をして、流入させないでください。 温泉排水は流入させないでください。 取扱説明書をよくお読みください。 特長 ■流入・放流の管底差が“ゼロ” 流入管底270mm・放流管底270mmと、その管底差は“ゼロ”。嵩上げ工事と放流ポンプ槽の不要なケースが増え、施工メリットが拡大します。 ※10人槽（KZII-10）は流入管底300mm、放流管底300mmになります。 ※マンホール天端からのサイズはプラス30mmになります。 ■省スペース設計 槽本体は業界トップクラスのコンパクト設計。場所を選ばずすっきり埋設できるほか、掘削スペースが少なくて済むため、施工の省力化・スピード化が図れます。 ■ 5・7人槽が全高1,530mmの浅型設計 5人槽・7人槽ともに全高1,530mmの浅型設計。地下水位が高いなど施工しにくい現場にも対応しやすくなりました。 ※10人槽は1,550mm。 ※マンホール天端からのサイズはプラス30mmになります。 ■駐車場の下でも支柱レス施工OK※ 放流ポンプ槽付でも駐車場下での支柱レス施工に対応。 ※車両総重量2トン以下

解決できる課題

• 品質向上
• コスト削減
• 省エネ対策
• 省スペース

• ユーティリティシステム
• 水処理装置

水槽上部設置型低動力撹拌機　ウィードレスV

大型の流線形プロペラが、省エネと均一な撹拌を実現。 水槽上部設置型低動力撹拌機ウィードレスＶは、大型のプロペラを低速にて回転させ、生物反応タンク全体を均一に撹拌するものです。 本装置は、水槽の上部に設置された駆動ユニットに撹拌軸が接続され、その先端にプロペラが設置されており構造は非常にシンプルです。機械的な駆動部が水中に無いことから耐久性、施工性、点検性に優れており据付・点検時における水抜きの必要はありません。また、本装置は主要構成部品の分割が可能であるため搬入・据付作業も容易です。 ※本装置は、2014年に日本下水道技術機構による建設技術審査証明を取得しています。 特徴 1. 省エネルギー ⇒少ない動力で水槽全体を均一に撹拌します。 撹拌動力密度：1.0～4W/㎥ 2. 据付が容易 ⇒主要構成部品は分割が可能なため搬入・組立作業が容易です。 また、水槽の水抜きを行うことなく取り外し、設置が可能です。 3.メンテナンスが容易で維持費が安い ⇒駆動ユニットが水上に設置されるため維持管理が容易です。 また、浸水等による故障がないため部品交換頻度は少なくて済みます。 4. 少ない設置台数 ⇒水槽縦横比が1：3まで1台で撹拌が可能なため、設置台数を少なくすることができます。 5. 生物処理に最適 ⇒プロペラの回転数が遅いため汚泥フロックを破壊しません。 プロペラ回転数：12～40min-1程度 6.さまざまな条件に適応 ⇒標準式タンクの撹拌はもちろん、深槽式タンクの撹拌にも対応できます。 また、プロペラの取り付け角度も変更できるので、撹拌量を調節することができます。 ７.水流の方向を切り替え可能 ⇒プロペラの取付向きを反対にし、逆回転させることで上向流から 下向流に切り替えることができます。 用途 高度処理のための嫌気槽、無酸素槽の撹拌 調整槽、混合槽の撹拌 曝気槽の撹拌（散気装置との併用運転）

解決できる課題

• 経費削減
• コスト削減

• ユーティリティシステム
• 水処理装置

大型軟水器 SSLシリーズ

デジタルタイマー搭載。抜群の使い易さと高い信頼性の全自動軟水器 時刻再生仕様（1～7回／週または1回／1～14日）と信号入力再生仕様（外部信号入力AC100V）があります。 信号入力再生仕様は型式末尾に“E”が付きます。 特長 樹脂製のコンパクトな自動単一操作弁（Ｓ・Ｃ・Ｖ）を搭載した全自動軟水器です。 デジタル表示で運転状態が一目で分かります。 塩水槽別置きのセパレートタイプです。 弊社独自の塩水調整装置は高濃度な塩水を生成します。 樹脂塔は耐食材質のＳＵＳ３０４Ｌで堅牢です。 塔内部機構は水の分散性に優れており、イオン交換樹脂を最大限に利用できます。 ５０/６０Ｈｚ共通仕様です。 用途 ボイラ給水、焼却炉冷却水、染色用水、空調機器用水、クリーニング用水、逆浸透膜(RO)装置の前処理

解決できる課題

• 経費削減
• 品質向上
• コスト削減

• ユーティリティシステム
• 水処理装置

ハイブリッド浄化槽

コンクリート製とFRP製の槽を組み合わせたハイブリッドタイプをラインナップ。 KRZ型（流量調整型担体流動ろ過循環方式）、KM-NP型（膜分離活性汚泥方式）の流量調整槽をコンクリート製で認定取得。 既存のコンクリート製浄化槽を流量調整槽に転用し、FRP製担体流動ろ過槽／膜分離槽を付加設置することにより敷地・コストを抑えた設計が可能。 省スペース施工を実現 レイアウト自由度が高い、RCやPC製の槽を採用しました。 工場生産FRP浄化槽KRZ型／KM-SG-NP型の設置スペースと比較して、コンパクトな敷地で設計が可能です。 （KRZ型200㎥/日で、FRP製のみの浄化槽と比較し設置面積約50％：自社比） ※排水時間12時間/日 流調比1.0の場合　ただしFRP流調槽とRC/PC製流調槽では有効水深（水槽の深さ）が異なります。 工期短縮による施工費の軽減 従来のFRP槽浄化槽と比較し、大きな規模の施設でも短期の工事期間で施工が可能です。 内部配管が複雑な水槽は工場生産品のFRP槽を使用することで、現場作業員の技術に左右されない安定した品質の製品提供と合わせ、工期短縮による施工費の軽減につながります。 既存設備の再利用が可能 既設槽を使用しながら、改修工事を実施することが可能です。 不測の事態に備えて貯留槽を大きくする等、お客様のニーズに合った設計が可能です。 世界は今、人類が生きていくために不可欠な食料・水・環境の分野で多くの課題を抱えています。 それらは個別の問題ではなく、すべてが密接に結びついています。 人口の増加は、環境に大きな影響を与え、水資源に問題をもたらし、食料の供給不足へとつながっていく。 クボタグループは、食料・水・環境を一体のものとして捉え、その課題解決に貢献します。 クボタ・グローバル・ループ＝「食料・水・環境」の関係 「食料」「水」「環境」は個別のテーマではなく、密接に結び付いたテーマ

解決できる課題

• 品質向上
• コスト削減
• 省エネ対策
• 省スペース

• ユーティリティシステム
• 水処理装置

UF膜ろ過装置WUｰAU

UF膜ろ過装置WU 型式：WU-1～12AU 用途：井水・工水の高度処理ろ過（飲料・食品加工用水）、純水製造の前処理 特徴 １安定した良質な処理水を 高精度中空糸膜（孔径0.01μm）で細菌類や微細な懸濁物質を除去し、安定した良質の処理水を供給します。 ２塩素で死滅しない原虫も除去 クリプトスポリジウム（塩素で死滅し難い原虫）の除去が可能です。 ３省スペース 設置スペースあたりの膜面積が大きく、少ないスペースで大流量のろ過処理が可能です。（最大ろ過水量㎥/h/台、複数台設置の対応も可能です） ４安定した水量を供給 設置スペースあたりの膜面積が大きく、少ないスペースで大流量のろ過処理が可能です。（最大ろ過水量60㎥/h/台、複数台設置の対応も可能です） ５膜点検機能を標準搭載 膜点検により中空糸の糸切れ検知の機能を有しています。 ６簡単操作 タッチパネル方式で簡単に操作できます。

解決できる課題

• HACCP対策
• 品質向上
• コスト削減
• 省エネ対策
• 生産効率改善
• 温湿度管理

• ユーティリティシステム
• 水処理装置

ピークカット流量調整型 KTZ型

業界最小クラスのコンパクトボディに従来型以上の性能を凝縮。 業界初！ 8時間排水試験も実施し、性能評価取得。 施工性がアップ。200人槽まで1槽・ブロワ1台仕様が可能。 メンテナンス頻度を節減／3ヶ月に1回以上で性能評価取得 流入管底1,200mmまで原水ポンプ槽が不要 KTZ型は流入管底はGL-650〜900mmの範囲で設計できます。 また嵩上げ最大300mmではGL-1,200mmまで原水ポンプ槽が不要です。

解決できる課題

• 品質向上
• コスト削減
• 省エネ対策
• 省スペース

• ユーティリティシステム
• 水処理装置

井戸水処理システム　井戸スマシ

井戸水処理システム「井戸スマシ」は、井戸水に含まれる鉄分やマンガンなどの不純物を除去し、食品工場で使用可能な水質へ改善する水処理システムです。 井戸水は地下水由来のため水質が地域によって異なり、鉄分や濁りが含まれる場合があります。本システムは井戸水の水質条件に合わせた処理設備を構築し、食品加工や設備洗浄などに使用できる安定した水質を確保します。 既存井戸設備への導入にも対応でき、食品工場の水管理対策として活用できます。

解決できる課題

• 経費削減
• SDGS対策
• コスト削減
• 省エネ対策
• 生産効率改善
• CO2削減

• ユーティリティシステム
• 水処理装置

同軸差動式スクリュープレス汚泥脱水機

同軸差動式スクリュープレス汚泥脱水機DBSPシリーズとは？ 逆位相二段スクリュー軸機構により、低含水率化を実現 ◆安定運転 従来機に比べ、汚泥性状に対し細部調整による丁寧な圧搾が実現しました。 加えて、一般的にスクリュープレスで用いられる背圧板を無くすことで、無理のない運転が可能となりました。 ◆簡易運転 汚泥性状の変動に対し、2機のモータ周波数変更で簡単に対応できます。 後段軸(プラグスクリュー)で脱水ケーキを強制排出することが可能であり、供回りによる脱水ケーキの閉塞を防止します。 ◆高効率濃縮 スリットセーバーを用いた前段濃縮を採用することで、汚泥の回収率・処理能力・脱水率が大幅に向上しました。加えて逆洗浄水の削減を同時に実現しました。

解決できる課題

• 省エネ対策

• ユーティリティシステム
• 水処理装置

SB-1 EXシステム

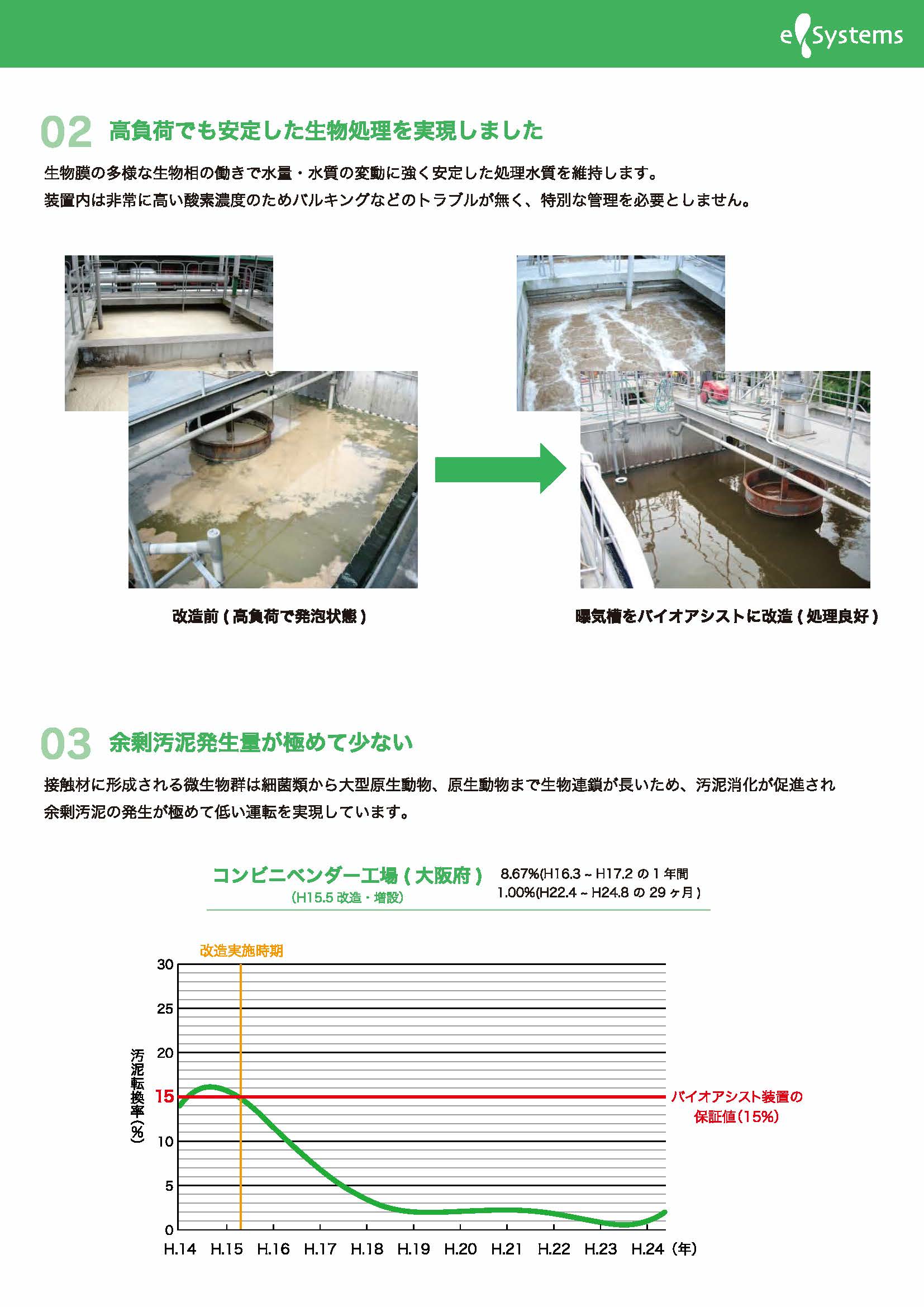

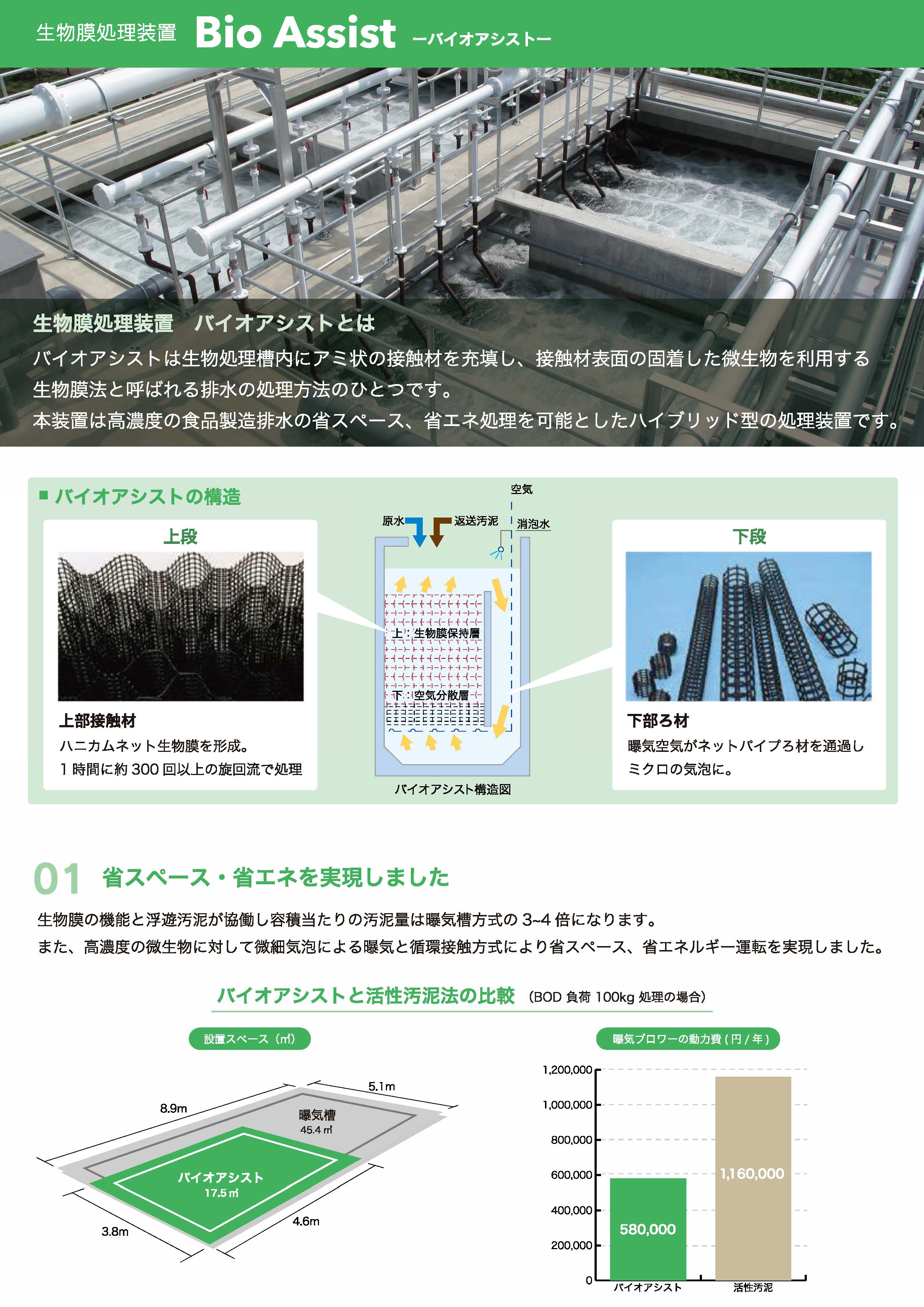

環境に配慮したバイオ活性による応用生物処理の提案です。従来型の生物処理では処理し難い、食品由来の高濃度油脂含有有機排水などに効果を発揮します。条件整備により、水質安定化、汚泥減容化、コストダウン、臭気減、管理簡略化などの効果が期待できます。
