トランスＲバルブ

参考価格
お問い合わせください

製品・サービスに関する資料

この製品・サービスの資料DL、お問い合わせ

メーカーへ問い合わせる
見積もり依頼

得意な分野・カテゴリー

パン・菓子

飲料・乳製品

惣菜・調理食品

担当者からのおすすめポイント!

■材質：
・バルブ本体、バルブコーン、本体カバー：SUS316L
・コーンライナー、エンドスラストリング、キャップシール：PTFE（テフロン）
・Oリング：シリコン、EPDM、NBR、バイトンから指定ください

お気軽にお問い合わせください。

製品説明・スペック紹介

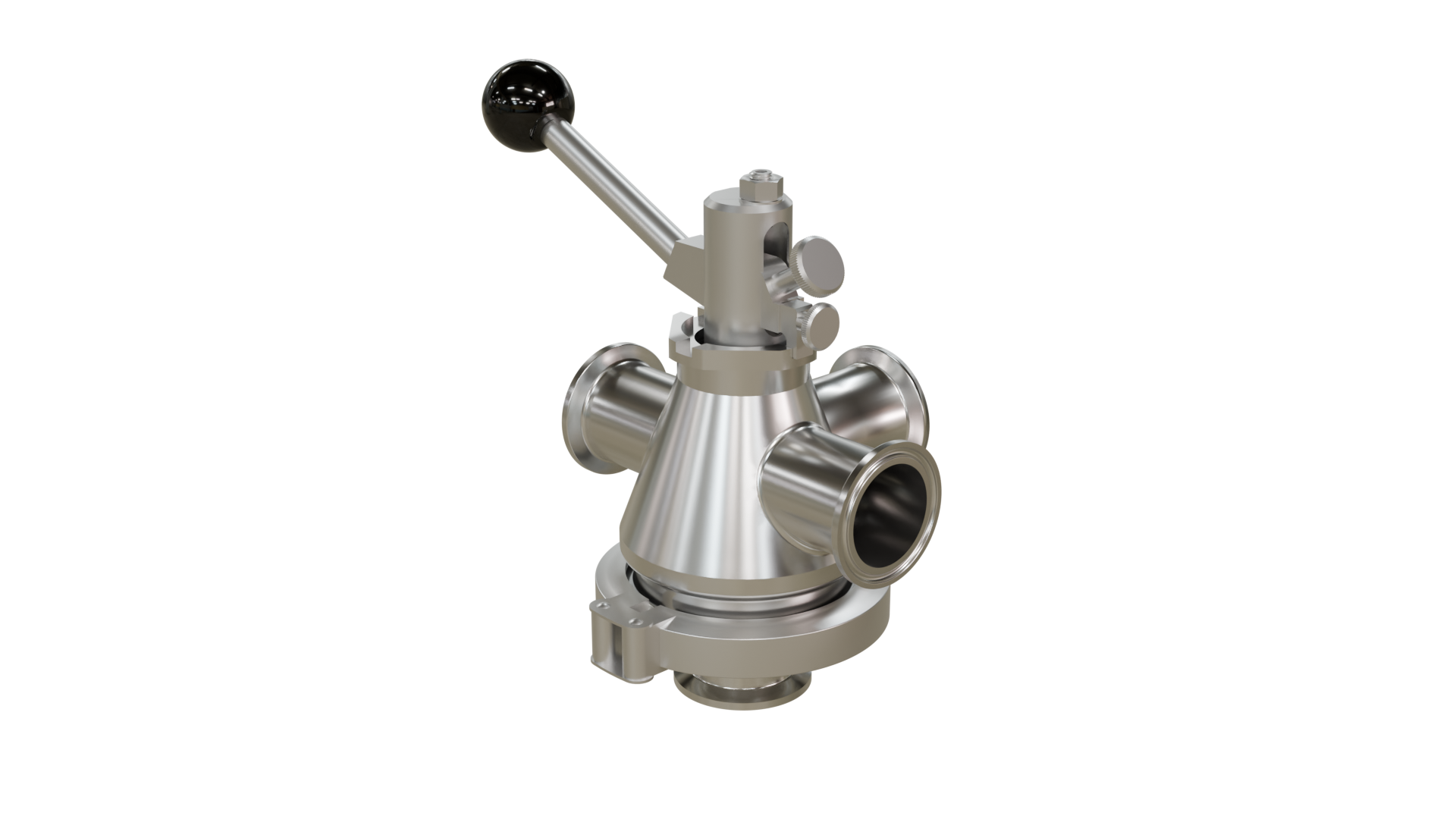

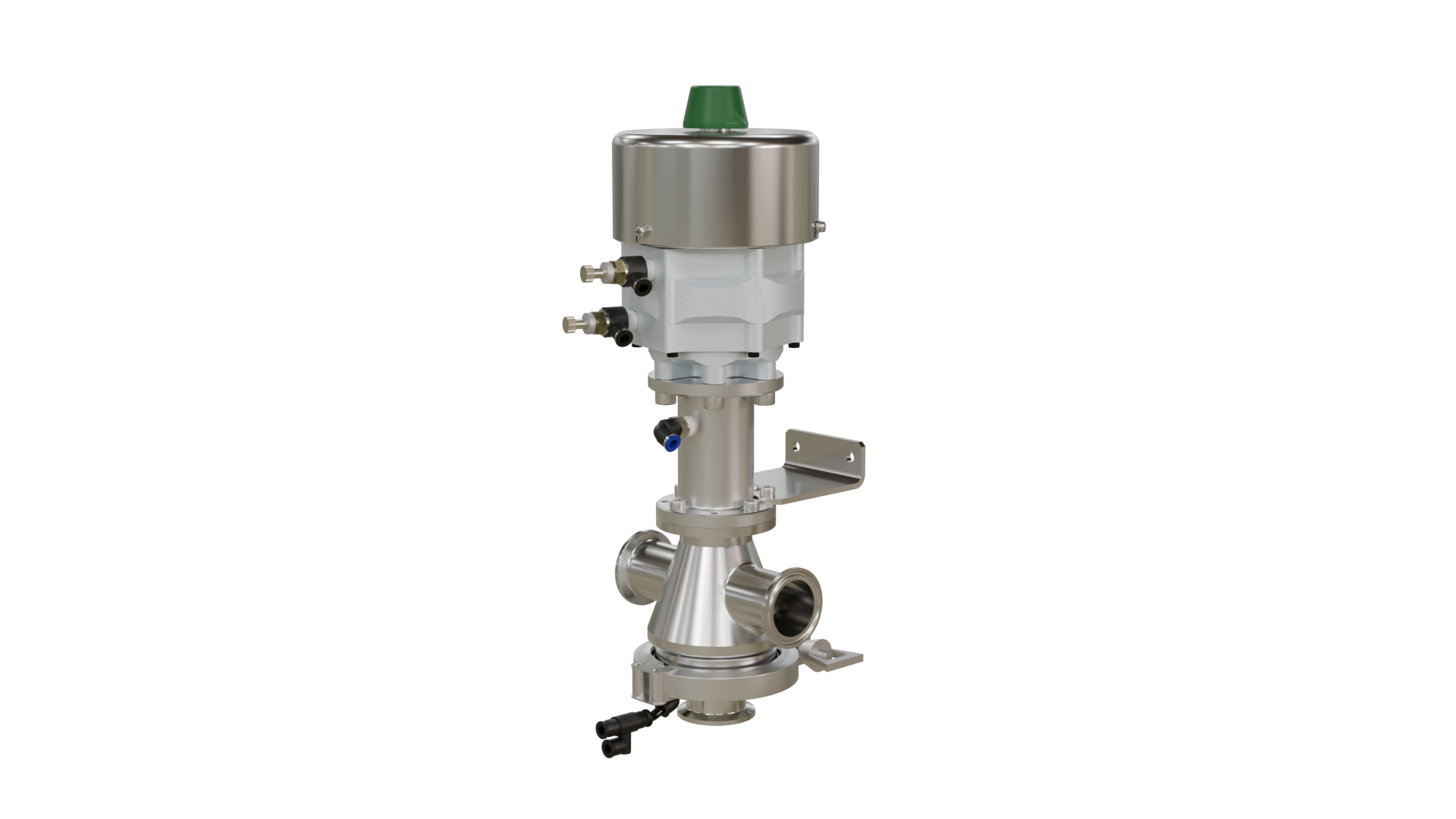

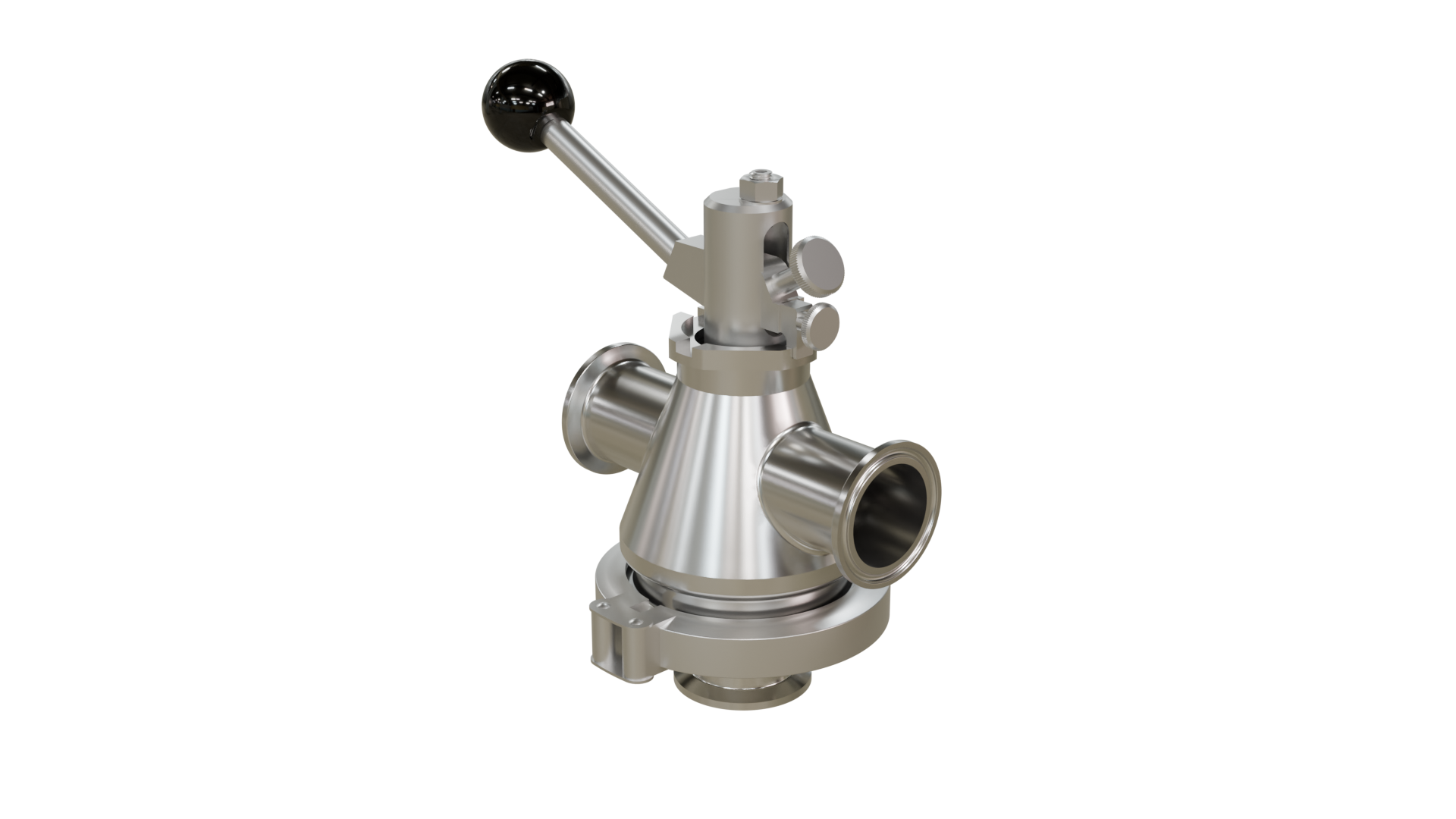

トランスRバルブはPUSHKUNクリーン・システム用に開発されたバルブです。
耐久性のある素材で構成され、理想的な流体の流れを実現できる洗浄システムのバルブです。
バルブには抵抗性に優れた鋼材を採用しています。
トランスRバルブを採用する事により、システム全体でより高度なパフォーマンスが保証されます。
内部はエルボｰパイプ様に設計されており、プッシュクンと原材料が移動する際の圧力損失を軽減します。

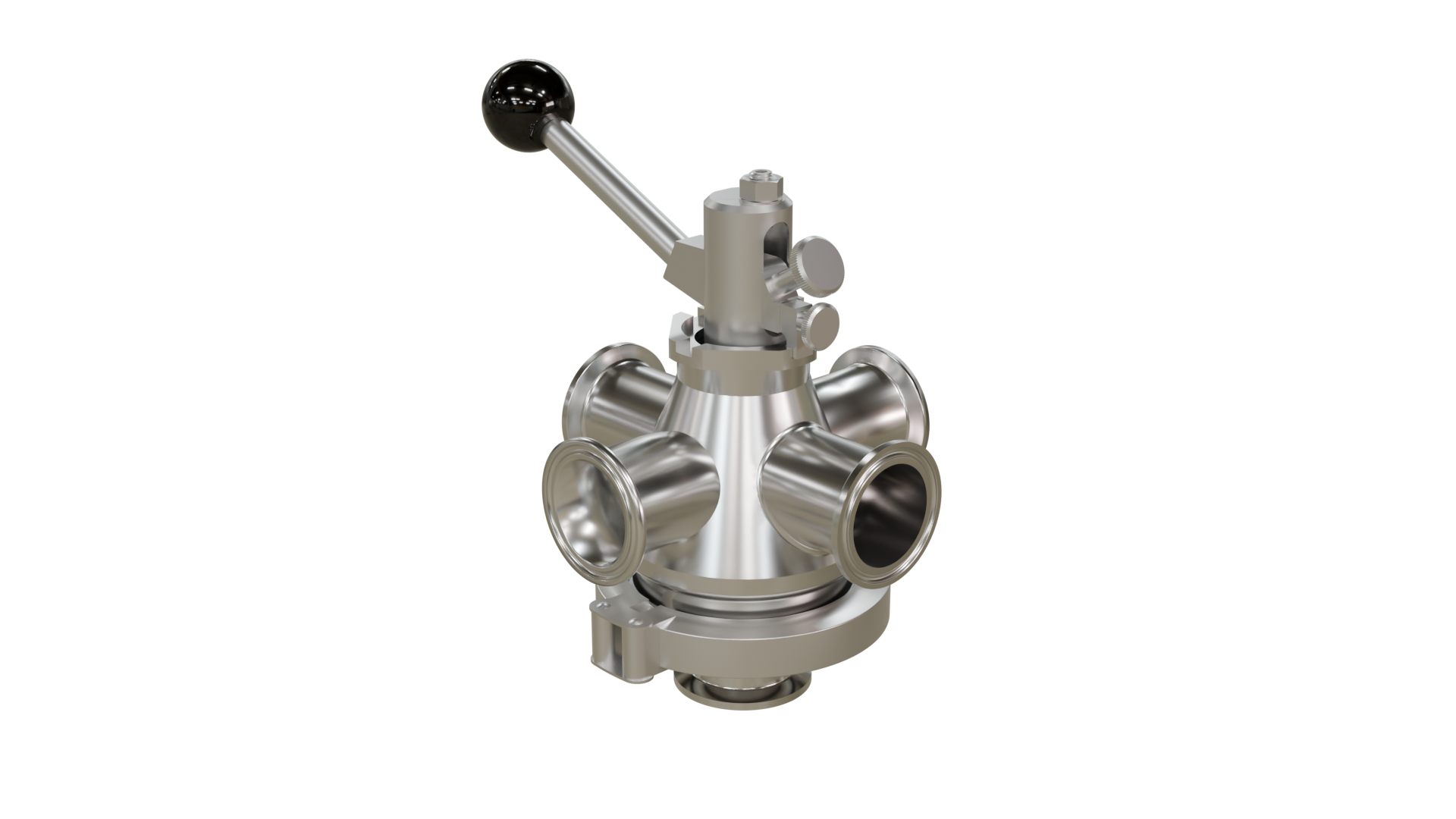

一つの流れを最大4つの異なる方向に変える事により、製造ラインにおける流体の流れを制御する事が出来ます。
プッシュクンの導入による効果をよりアップさせるための重要な周辺機器の一つです。
※ハンドタイプ（手動）は工具不要で容易に分解洗浄が可能です。

PDFPDFダウンロード

取り扱い企業

企業名
株式会社OEG同企業の情報・その他製品を見る
所在地
〒543-0028 大阪府大阪市天王寺区小橋町2-1岡田ビル１F
電話
06-6765-1222
Webサイト
