NCシリーズ【アプリケーター】
- 参考価格
- お問い合わせください
製品・サービスに関する資料
処理能力
（塗布数：点/分・ライン速度）
塗布数：点/分：最大 4,800 cycles/minute（※接着剤のタイプによる）
仕上がりの安定性
（塗布量の再現性・糸引き低減）
塗布量の再現性：アプリケーター本体の熱安定性（Thermal stability）により、時間の経過とともに均一な流れ（uniform flow over time）を可能にしています。
対応条件
（塗布幅・量／接着材種・温度対応範囲）
塗布幅・量：要メーカー確認（※基本設計をベースに、各アプリケーションに必要な寸法やビード数を達成するために異なるサイズやモジュール数で供給可能との記載のみ）
接着材種：ホットメルト接着剤（Hot-melt adhesive）
温度対応範囲：動作温度 最大 230ºC まで（Operating temperature up to 230ºC）
設置条件
（設置寸法／電源／圧送エア・ライン連携）
設置寸法：要メーカー確認（※固定用クランプは Ø12mm ロッド用との記載あり。幅等は要求されるモジュール数や中心間距離に基づく）
電源：230 VAC, 50/60 Hz（メルターユニットより供給）、電磁弁電圧 24 VDC
圧送エア：最大気圧 6 bar（乾燥、クリーン、無注油の空気であること）
ライン連携：標準的な電気接続（Standard electrical connections）に対応し、市場における他のアプリケーターとの寸法・電気・油圧的互換性（Market compatibility）があります。
切替・段取り
（接着材替え・ノズル替えの手間）
保守体制：側面のアクセス（side access）および小さな閉鎖プレートを取り外すだけで内部部品へ容易にアクセスできる設計（Maximum accessibility）により、簡単なメンテナンスと修理が可能です。
清掃・安全・メンテナンス
（ノズル清掃／火傷対策／保守体制）
市場互換性（Compatibility）：市場にある他のアプリケーターと寸法、電気、油圧接続の互換性があり、既存の設備に対してもスペアパーツサービスを提供できる可能性を持たせています。
構成の柔軟性：空気式開閉制御として、単動式（空気作動・バネ戻り：AOSC）または複動式（空気作動・空気戻り：AOAC）の2つのバージョンが選択可能です。また、マルチモジュールバージョン、防湿バージョン、段ボールのフラップを通過させやすいロープロファイルバージョン（NC LP）などのオプションがあります。
正確な温度制御：RTDセンサー（Ni120またはPt100）を使用し、加熱ホース内の内部ワイヤーを介して、メルターユニットの電子システムから ±0.5ºC の精度で温度制御が行われます。
最高使用圧力：最大作業圧力 90 bar まで対応しています。
特徴
市場互換性（Compatibility）：市場にある他のアプリケーターと寸法、電気、油圧接続の互換性があり、既存の設備に対してもスペアパーツサービスを提供できる可能性を持たせています。
構成の柔軟性：空気式開閉制御として、単動式（空気作動・バネ戻り：AOSC）または複動式（空気作動・空気戻り：AOAC）の2つのバージョンが選択可能です。また、マルチモジュールバージョン、防湿バージョン、段ボールのフラップを通過させやすいロープロファイルバージョン（NC LP）などのオプションがあります。
正確な温度制御：RTDセンサー（Ni120またはPt100）を使用し、加熱ホース内の内部ワイヤーを介して、メルターユニットの電子システムから ±0.5ºC の精度で温度制御が行われます。
最高使用圧力：最大作業圧力 90 bar まで対応しています。
得意な分野・カテゴリー
パン・菓子
惣菜・調理食品
冷凍食品
対象製品カテゴリー詳細
- 段ボール
- フィルム・ラップ類
- トレー
- 紙類
担当者からのおすすめポイント!
テクノロジーと魔法が出会う場所すべてを変えるメリット。
顧客の要望に応じて設定可能
汎用性の高さにより生産性が向上する
お気軽にお問い合わせください。
製品説明・スペック紹介

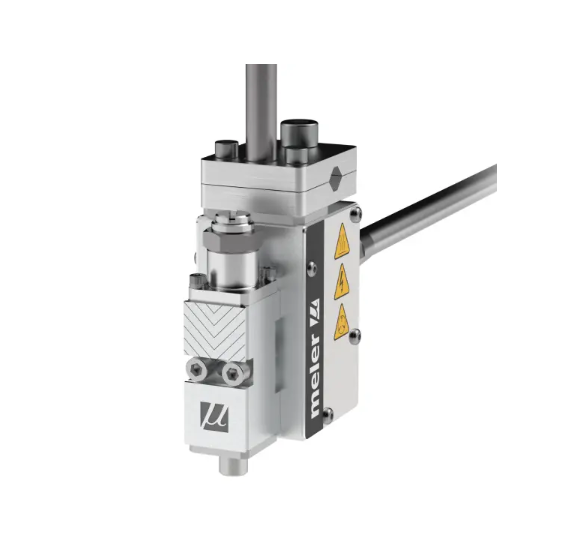

NCシリーズ
設定可能な空気圧式ビード塗布装置（点状または線状）
■市場適合性
これらの塗布装置は、寸法、電気接続、油圧接続の点で互換性があります。
■均一性とアクセシビリティ
アプリケーター本体の熱安定性により、時間経過に伴う均一な流れと、内部部品への容易なアクセスが可能になります。

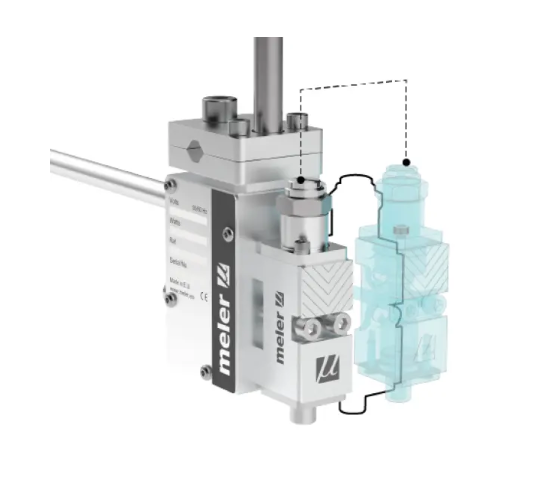

■コンパクトでモジュール式
基本的な設計を基に、施工者はモジュールのサイズと数を調整することで、各用途に必要なサイズとストロークを実現できる。
アプリケーター
毎分30～40個のカートンを生産し、ライン速度が毎分30～40メートル、アプリケーターの最小デューティサイクルが40ミリ秒の接着ステーション。
【技術仕様】
動作温度
最高230℃（446°F）
最大使用圧力
90バール（1,305psi）
最大空気圧
6バール；乾燥、清潔、無潤滑
作業速度（*）
最大4,800サイクル/分
温度調節
RTD ±0.5℃ (±1°F) (Ni120またはPt100)
供給電圧
230VAC、50/60Hz（溶解装置から）
ソレノイドバルブ電圧
24VDC
※接着剤の種類によります
