充填・包装・ケーサーラベル貼り装置

下面貼り用ラベラー

参考価格
お問い合わせください

製品・サービスに関する資料


この製品・サービスの資料DL、お問い合わせ

得意な分野・カテゴリー

物流ライン

製品説明・スペック紹介

■製品の下面(底)にラベルを貼り付けるための下面貼り用ラベラー

本システムは、製品の下面(底)にラベルを貼り付けるための下面貼り用ラベラーの一例です。小さな製品や、軽量の製品にも最適なシステムで、安定搬送ができます。

▼用途例

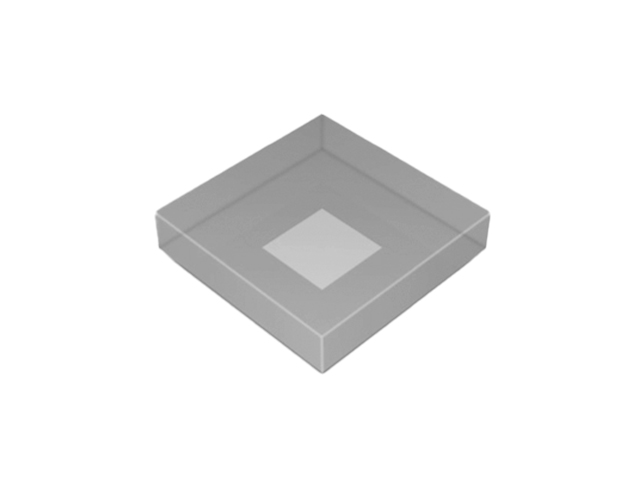

・小箱・化粧箱などの裏側へのラベル貼り

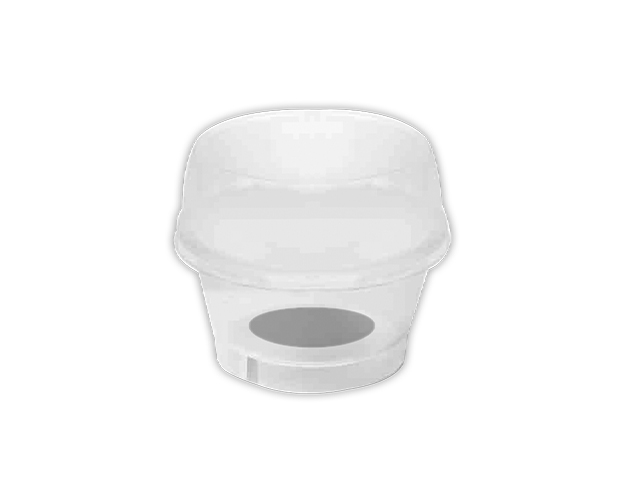

・デザートカップの底などの凹部へのラベル貼りにも対応
・菓子箱へのラベル貼り
・トレー容器へのラベル貼り

取り扱い企業

企業名
イーデーエム株式会社同企業の情報・その他製品を見る
所在地
〒173-0004 東京都板橋区板橋3-5-2
電話
03-3964-4017
Webサイト
サービス提供エリア
北海道・東北
北海道、青森県、岩手県、宮城県、秋田県、山形県、福島県
関東
東京都、神奈川県、埼玉県、千葉県、茨城県、群馬県、栃木県
東海
愛知県、静岡県、岐阜県、三重県
北陸・甲信越
山梨県、新潟県、富山県、石川県、福井県、長野県
関西
大阪府、京都府、兵庫県、滋賀県、奈良県、和歌山県
中国・四国
鳥取県、島根県、岡山県、広島県、山口県、徳島県、香川県、愛媛県、高知県
九州・沖縄
福岡県、佐賀県、長崎県、熊本県、大分県、宮崎県、鹿児島県、沖縄県
海外
海外

製品詳細確認・カタログ無料ダウンロード可能

カタログダウンロード

カタログダウンロード

  • 充填・包装・ケーサー
  • ラベル貼り装置

オートラベラー (自動ラベル貼付機) VJ 9550

オートラベラーの Videojet®︎ 9550 は、最新の高度技術でラベル印字とラベル貼付けまでを 1 台で実行します。 【印字・貼付の機能を1台に集約】 1 つのタッチパネルで印字・貼付の設定を行えるため扱いやすいラベラーです。 コンパクトであるため、狭いスペースへの設置もご検討いただけます。 【機械調整が不要】 機械全体を精密に制御する「インテリジェントモーション技術」を搭載。 ラインの速度やラベルのサイズを変更する際に、機械を手作業で調整する必要がありません。 ラベルとインクリボンの経路がシンプルであり、60 秒以内で交換ができる使いやすさに定評があります。 コントローラはタッチパネル式で操作がしやすい設計です。 【貼付ミス・故障が起こりにくい】 ラベルが詰まる・シワになる・正しい位置に貼れないなど、これまでのラベラーで発生していたトラブルを低減する「ダイレクトアプライ機能」を標準搭載しています。 この方式ではタンプ装置・アーム・エアーを使用せず、包材に対して滑らかにラベルを貼り付けます。 ※ダイレクトアプライ方式は箱の側面および高さ一定の箱の上面に対応しています。 【側面貼り・角貼り・上面貼り・前面貼りに対応】 側面貼りを標準仕様とする本機は、オプションで角貼り・上面貼り・前面 貼りにも対応します。 ラベルのサイズは複数種から選択でき、お客様ご指定のラベルの利用もご検討いただけます。 段ボールや外箱はもちろん、ラップフィルム、紙箱、その他、惣菜や弁当などの食品ラベル貼付にもお使いいただけます。

解決できる課題

  • 経費削減
  • 人手不足解決
  • SDGS対策
  • 品質向上
  • コスト削減
  • 自動化

カタログダウンロード

カタログダウンロード

  • 充填・包装・ケーサー
  • ラベル貼り装置

スタンダードラベラー(LMUe6000シリーズ)

■選べる5つの貼付方式など拡張性豊かなスタンダードラベラー 「LMUe6000シリーズ」は標準的なタイプのラベラーです。 選べる5つの貼り付け方式をラインナップし、ニーズに合わせて選択が可能です。オートティーチング機能や、速度自動検出機能(オプション)などの機能を搭載し、使いやすさにも優れています。 ▼選べる貼り付け方式 ◯ ローラ貼り(LMUe6000N) 搬送する商品を止めずに圧着しながら貼り付けます。 最もスタンダードな貼り付け方式です。 [主な用途・対象物] ・各種容器への商品ラベル貼り ・円筒容器側面への胴巻き貼り ・内容物充填前の空袋へのラベル貼り ◯シリンダ貼り(LMUe6000A) シリンダ先端に吸着されたラベルを押し付けることで貼り付けます。 停止している製品に高精度な貼り付けが可能です。 [主な用途・対象物] ・工業製品、部品など、高い貼付位置精度を求める製品 ・凹部へのラベル貼り ◯エアブロー貼り(LMUe6000B) エアでラベルを吹き付けることで貼り付けます。 高低差のある製品への貼り付けに適しています。 [主な用途・対象物] ・軽量物へのPOPラベル貼り ・搬送される製品までの距離が一定でないラインでのラベル貼り ◯シリンダジェット貼り(LMUe6000CJ) シリンダで製品に近づけ、エアで吹き付けることで貼り付けます。 軽量物へ搬送を止めずに貼る場合に適しています。 [主な用途・対象物] ・搬送コンベヤにラベリングマシン本体を近接させて設置することが難しいラインでのラベル貼り ◯プレスジェット貼り(LMUe6000PJ) シリンダで製品に押し付けると同時にエアジェットで吹き付けることで貼り付けます。 湾曲した面へ確実に貼り付ける用途に最適です。 [主な用途・対象物] ・ラベル貼付面の形状が安定しない製品へのラベル貼り 【便利な機能・特長】 1.タッチパネルで簡単操作、品種呼び出しも簡単 2.オートティーチング機能でラベル交換がスムーズ 3.本体ログ機能でトラブル発生時も安心 4.速度自動検出機能(オプション) 5.堅牢設計 ▼カラータッチパネルコントローラ「EUI2」 操作インタフェースには新型カラータッチパネルコントローラ「EUI2」を採用。従来型コントローラ「EUI」のわかりやすさはそのまま、機能拡張、操作画面の高精細化、画面の応答速度アップなど現場での操作性向上が図られた端末です。 [ 特長 ] ・アイテム名、キーワードなどによるアイテム検索機能 ・記録メディアにはSDカード採用 【主要スペック】 ◯ローラ貼り 型式 LMUe6000N 貼り付け方式 ローラ貼り ラベル繰り出し速度 2m/分 ~ 25m/分 貼り付け能力 270枚/分※ラベルピッチ:53mm、ラベル繰り出し速度:25m/分時 ラベル仕様 台紙巾  :18mm ~ 125mm      ラベル巾 :15mm ~ 120mm      ラベル長さ:15mm ~ 200mm      ロール外径:Φ300mm (表巻)      紙管内径 :Φ75mm 電源 AC100V~240V・140VA・50Hz/60Hz 本体重量 20.4kg 本体寸法 479.5mm(L) x 608.7mm(H) x 290mm(D) 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ ※上記以外のラベル仕様については、最寄の営業所までお問い合わせください。 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 ◯シリンダ貼り 型式 LMUe6000A 貼り付け方式 シリンダ貼り※シリンダストローク:200mm、有効ストローク:177mm以下 ラベル繰り出し速度 2m/分 ~ 20.5m/分 貼り付け能力 31枚/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時 ラベル仕様 台紙巾  :18mm ~ 125mm      ラベル巾 :15mm ~ 120mm      ラベル長さ:15mm ~ 120mm      ロール外径:Φ300mm (表巻)      紙管内径 :Φ75mm 機能 糊切りシリンダ / 2段階吸着 電源 AC100V~240V・140VA・50Hz/60Hz エア消費量 91.6L/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、能力:31 ヶ/分時 本体重量 33.6kg 本体寸法 646mm(L) x 585mm(H) x 290mm(D) 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ ※上記以外のラベル仕様については、最寄の営業所までお問い合わせください。 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 ◯エアブロー貼り 型式 LMUe6000B 貼り付け方式 エアブロー貼り※吹付距離:20mm~30mm ラベル繰り出し速度 2m/分 ~ 20.5m/分 貼り付け能力 75枚/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms時 ラベル仕様 台紙巾  :18mm ~ 125mm      ラベル巾 :15mm ~ 120mm      ラベル長さ:15mm ~ 120mm      ロール外径:Φ300mm (表巻)      紙管内径 :Φ75mm 機能 糊切りシリンダ / 2段階吸着 電源 AC100V~240V・140VA・50Hz/60Hz エア消費量 170.6L/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力75ヶ/分時 本体重量 25.4kg 本体寸法 601mm(L) x 585mm(H) x 290mm(D) 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ ※上記以外のラベル仕様については、最寄の営業所までお問い合わせください。 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 ◯シリンダジェット貼り 型式 LMUe6000CJ 貼り付け方式 シリンダジェット貼り※シリンダストローク:200mm、有効ストローク:182mm以下、吹付距離:10mm以下 ラベル繰り出し速度 2m/分 ~ 20.5m/分 貼り付け能力 32枚/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時 ラベル仕様 台紙巾  :18mm ~ 125mm      ラベル巾 :15mm ~ 120mm      ラベル長さ:15mm ~ 120mm      ロール外径:Φ300mm (表巻)      紙管内径 :Φ75mm 機能 糊切りシリンダ / 2段階吸着 / ストローク制限 電源 AC100V~240V・140VA・50Hz/60Hz エア消費量 120.7L/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力:32 ケ/分時 本体重量 32.8kg 本体寸法 646mm(L) x 585mm(H) x 319mm(D) 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ ※上記以外のラベル仕様については、最寄の営業所までお問い合わせください。 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 ◯プレスジェット貼り 型式 LMUe6000PJ 貼り付け方式 プレスジェット貼り※シリンダストローク:200mm、有効ストローク:177mm以下 ラベル繰り出し速度 2m/分 ~ 20.5m/分 貼り付け能力 31枚/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分時 ラベル仕様 台紙巾  :18mm ~ 125mm      ラベル巾 :15mm ~ 120mm      ラベル長さ:15mm ~ 120mm      ロール外径:Φ300mm (表巻)      紙管内径 :Φ75mm 機能 糊切りシリンダ / 2段階吸着 電源 AC100V~240V・140VA・50Hz/60Hz エア消費量 118.2L/分※ラベルピッチ:33mm、ラベル繰り出し速度:10m/分、吹付時間:100ms、能力:31 ケ/分時 本体重量 33.6kg 本体寸法 646mm(L) x 585mm(H) x 319mm(D) 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) オプション サーマルプリンタ / ホットプリンタ / 裏巻ラベル / 透明ラベル検知センサ ※上記以外のラベル仕様については、最寄の営業所までお問い合わせください。 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。

解決できる課題

  • 人手不足解決
  • 品質向上
  • 自動化
  • 生産効率改善

カタログダウンロード

カタログダウンロード

  • 充填・包装・ケーサー
  • ラベル貼り装置

オートラベラー上貼りタイプ FT209

コンベア速度に完全に呼応する画期的なACサーボモーターを採用。ラインの起動や終了時のアップダウン速度にも正確なラベリングが行えます。またわずらわしい変換操作を不要にして、製品の歩留まりを向上させます。 ※ライン速度への対応として、エンコーダー装着も可能です。(オプション対応) 商品別のラベリング情報をあらかじめ50種まで登録可能。多品種少量ラインでのラベル位置・ラベルサイズなどの切り替え作業が飛躍的に短縮されます。 タッチパネルにより、細かい作業もスムースに、そして簡単に行えます。 クラッチ、ブレーキ機構のないコンパクトな軽量構造。故障の少ないすぐれた耐久性を誇ります。 ラベラー詳細 電源 AC100V エアー源 不要(ローラー貼りの場合) 貼付精度 ±0.5mm以上 *仕様条件により異なります。 貼付対象物 トレー容器、個装箱等 貼付位置 容器上面 処理能力 MAX200枚/分 *仕様条件により異なります。 ラベル繰出速度 2m~40m/分 ラベル停止精度 ±0.3mm(定速10m/分時) 機器寸法 L:1,100 x W:930 x H:1,500(mm) 質量寸法 150kg ラベルサイズ L:15mm~300mm W:15mm~127mm *仕様条件により異なります。 ラベル巻径 MAXφ300mm ラベル芯径 φ76mm ラベル間隔 3mm以上

解決できる課題

  • 人手不足解決
  • コスト削減
  • 歩留まり改善
  • 自動化
  • 生産効率改善
