製品説明・スペック紹介

■60Wの高出力を活かし多様な用途でのレーザーマーキングに対応

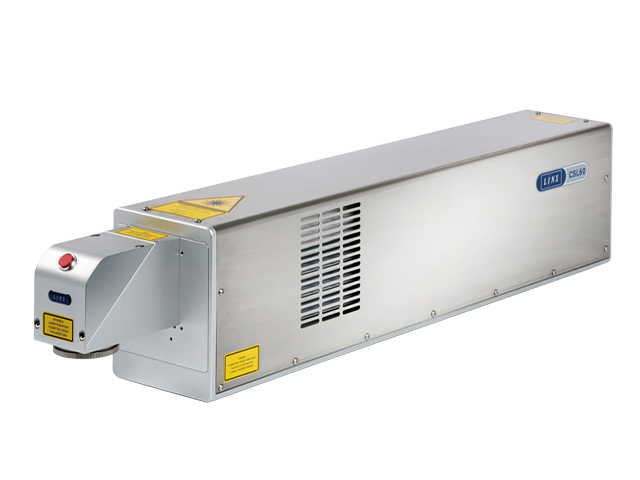

「Linx CSL60」は、高出力タイプのCO2レーザーマーカーです。最大出力60WのCSL60は、標準出力タイプ（CSL30）と同等の機能をもち、30W出力では難しかった素材や高速ラインでのレーザー印字を実現します。

【主要スペック】
型式 Linx CSL60
種別 CO2レーザーマーカー
最大印字速度 900m/分
スポット径 0.16mm ～ 1.03mm
印字面積 44mm × 44mm ～ 439mm × 601mm
焦点距離 67mm ～ 576mm
印字方向 0° ～ 360°
セットアップ / 操作 カラータッチパネルユーザーインタフェース「Linx Vision」
PCソフト LinxDraw (対応OS：Windows XP / Vista / Windows 7 / Windows 10）
パスワードロック 多段階
メモリ容量 1GB (SDカード)
固定速印字 ○
可変速印字 ○
高速カラム印字 ○
警報ログ機能 ○
標準搭載フォント種類 OTF / TTF / PFA / PFB / SVG
直前印字呼び出し ○
グラフィック ○
複数フォント印字 ○
バーコード CODE39 / JAN13 / UPC / CODE128 / GS1-128 / UPC-A / GS1 DataBar (標準型4種* / リミテッド / エクスパンデッド)
＊オムニディレクショナル、トランケート、スタック、スタックオムニディレクショナル
二次元コード データマトリックス / QR　
機械材質 ステンレスカバー / アルミニウムシャシー
ケーブル長 3m(標準) / 5m(オプション) / 10m(オプション)
ヘッドオプション SHC60(標準スポット) / SHC100(スモールスポット) / SHC150(ワイドタイプ)
ヘッドマウンティングオプション ダウンシュータ / ストレートシュータ / ビームエクステンションユニット / ビームターニングユニット
冷却方法 空冷式(標準 IP54) / 外部空冷式(オプション IP65)
電源 AC100V-240V (自動切替)・50Hz/60Hz
消費電力 1.15kW

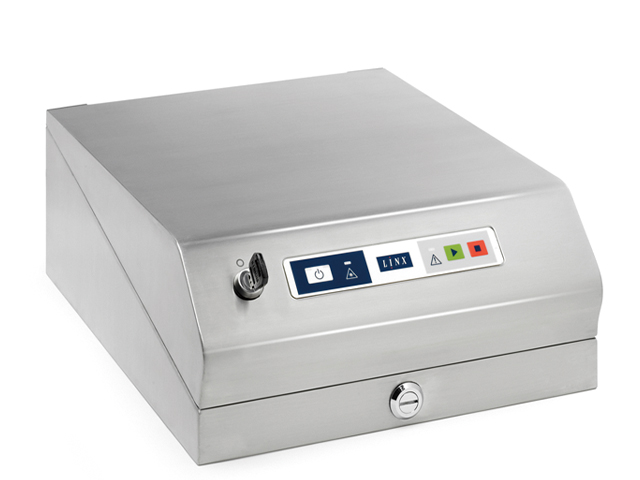

重量 本体：26.5kg　電源ユニット：13.0kg
ヘッド重量 SHC60：1.4kg / SHC100：2.2kg / SHC150：3.6kg
レーザー種類 RF励起CO2レーザー　クラス4
最大出力 60W
平均寿命 45,000時間
波長 10.6μm / 10.2μm(オプション) / 9.3μm(オプション)
周波数 50Hz～160kHz
発振管保証 2年
使用環境 温度：5℃～40℃　湿度：10％～90％（結露無き事）
保管環境 温度：5℃～65℃
I/O センサ / エンコーダ
通信 RS232 / Ethernet(外部接続) / Ethernet(Linx Vision)
※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。
※弊社レーザーマーカーは、電波法による届出の対象となる製品です。本製品をご使用いただくには、設置場所を管轄する「総務省通信局」へ、「高周波利用設備許可申請書」をご提出いただき、設置時までに許可を受けていただく必要があります。詳細につきましては、お手数ではございますが、最寄の営業所まで、お問い合わせください。


▼様々な生産ライン・幅広い素材に対応する優れた拡張性
・3種類のマーキングヘッド
・豊富なレンズバリエーション
・3つのレーザー波長

▼最大印字速度900m/分の高速印字・高精細印字
デジタルガルバノコントロールテクノロジー・デュアルプロセッサの搭載により、CSL60はクリアで高精細な印字能力を保ちながら、最大印字速度900m/分、最大で2,100文字/秒の高速印字を実現します。
・多様な印字を高精細に実現
・マイクロクラック印字
独自のレーザー印字技術によるマイクロクラック印字は、ガラスなどの透明体に対し、視認性の高い印字が可能です。

▼高耐久構造・長寿命設計
・ヘッド部分は、高レベルな防塵・防水仕様を示す「IP65」に準拠。粉じんなどからガルバノミラーを保護すると同時に、水気や熱気がこもる環境にも耐えうる構造。
・ボディ部分は、筐体内の空気の流れを考慮した設計により、効率的に発振管を冷却。継続して高いパフォーマンスを維持できる構造により長寿命化を実現。
・より過酷な環境下での使用に耐えうる「IP65」仕様もラインナップ(オプション)。

▼快適な操作性

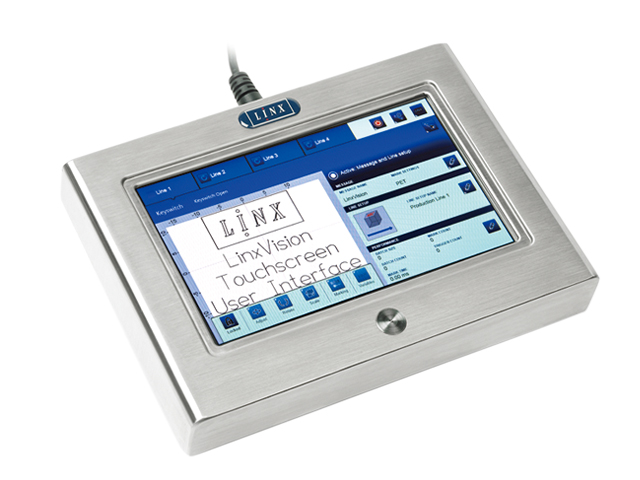

操作インタフェースには、誰でも直感的に使いこなせるカラータッチパネルユーザーインタフェース「Linx Vision」を採用。「Linx Vision」1台で最大4台まで操作可能なので、複数台での多列印字にも対応できます。

▼導入完全サポート体制
レーザーマーカー導入には、本体の他に搬送装置、安全カバー、集じん機などの付帯設備が必要です。イーデーエムでは、機器選定から付帯設備まで必要なものをトータルシステムでご提案いたします。CO2レーザーマーカーが初めてのお客様でも、安心して導入いただけます。
