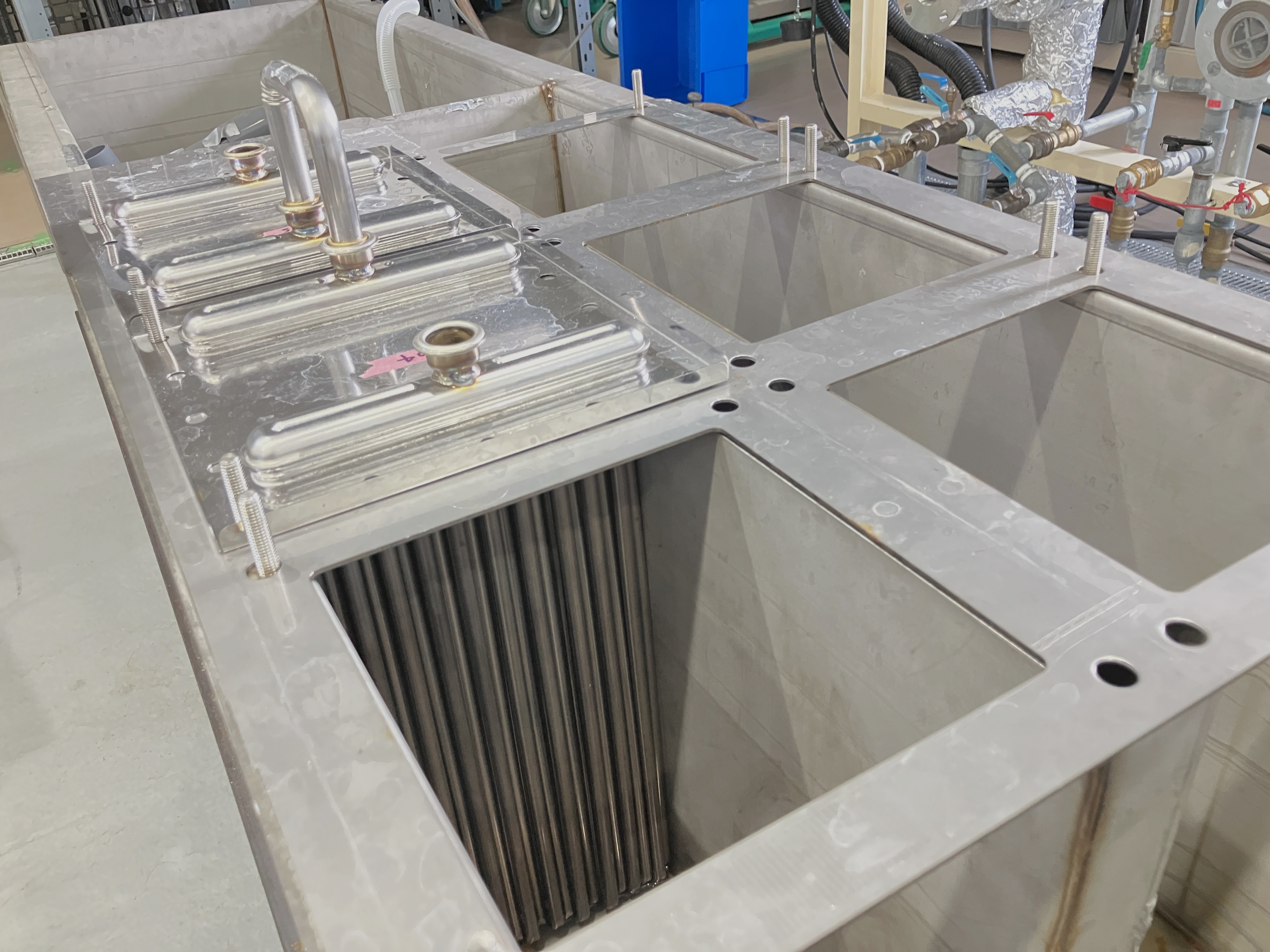

パイプ式熱交換器

• ユーティリティシステム
• 省エネルギー関連装置

照明取付用アームユニット　OPAU-MB

可動式のため各種照明の取り付けに対応 社内での机上評価に必要な一式 CE認証取得

解決できる課題

• 制御機器更新

• ユーティリティシステム
• 省エネルギー関連装置

切り替え型湯沸かしチラー unimo AWW

■空気熱源と水熱源の両方の機能を備えたヒートポンプ給湯機 『水熱源モード』では、温水と冷水を同時に供給、冷熱負荷が低減した場合は『空気熱源モード』に切り替えることで継続的な温水供給を実現します。 加熱、冷却が必要な施設や製造プロセスにおいて、お客様のニーズに合わせ、一年中最も効率的な運転を提供します。 【仕様】 出湯温度：65℃または90℃、冷水温度：-5～32℃ 本体寸法(mm)：W2,100×L1,100×H2,105 仕様冷媒：自然冷媒（CO₂） 使用用途：加熱、洗浄、冷却、冷房など

解決できる課題

• 利益率改善
• 経費削減
• SDGS対策
• コスト削減
• 省エネ対策
• 生産効率改善
…

• ユーティリティシステム
• 省エネルギー関連装置

赤外線カメラによる気流の可視化

赤外線カメラによる気流の可視化とは？ 直接目視することのできない大気の流れを可視化することは、快適な室内空調を実現する目的だけでなく、新型感染症対策のための効率的な換気の設定、廃熱を伴うプロセスでの省エネ対策等、様々な分野に応用することができます。 これまで気流を可視化するために用いられてきた技術には、タフトと呼ばれるテープ状のものを流れのなかに多数設置する方法や、微粒子を気体に混ぜ、これをレーザで照射しながら高速撮影する方法などがありました。いずれにしましても、流れの場に気流を捕捉するためのトレーサとなるものを置く必要があります。また、微粒子により周囲を汚染させることや有害なレーザを用いることから、人が実際に生活している室内環境や、工場などの大空間、屋外、クリーンルーム等では、気流を測定することができませんでした。これに対し、当社の赤外線カメラによる気流可視化技術は、タフトや特別な微粒子、光学系を必要としないため、場所を問わず、周囲に気兼ねすることなく、多くの場面で気流を測定することができます。 気流の可視化の原理 赤外線カメラによる気流の可視化は、大気による赤外線の吸収を利用します。ここで、大気を構成する主成分は、N2、O2、CO2、Ar、H2Oですが、このうちN2とO2は等核二原子分子のため赤外線を吸収しません。また、Arも単原子分子のため赤外線を吸収しません。つまり、残りの成分であるCO2とH2Oで、赤外線の吸収が生じます。 ところで、赤外線カメラは物質の表面からの赤外放射光強度より温度を測定するものですが、そもそも光路中の大気の影響を受けないようにするため"大気の窓"と呼ばれる大気の吸収の少ない波長帯で作られております。この"大気の窓"はほぼH2Oの吸収帯に相当しており、赤外線カメラでH2Oの吸収を捉えることはできません。ところがCO2には、冷却型赤外線カメラで用いられている中赤外波長域（3～5μm）に赤外線吸収があり、これを利用することができます。ただし、キルヒホッフの法則より、熱平衡状態では吸収率と放射率は等しくなります。そのため、単に赤外線カメラで大気を撮影しただけでは、CO2による吸収（放射）はごくわずかであるため、気流を可視化することはできません。 図1 気流の可視化原理 それでは、どのようにしてCO2の吸収を利用して気流を可視化するのでしょうか？図1に気流可視化の原理の模式図を示します。赤外線カメラにより測定される赤外放射画像は、大気（CO2）からの放射分とその裏にある背景からの放射分の重ね合わせであると考えられます。背景が固定されている場合、背景放射は数秒の時間経過（Δt）ではほぼ変化がないとみなせますが、一方で温度ムラのある大気（CO2）に流れがある場合、Δt間の流れにより放射画像の変化が観測されます。つまり、大きな背景放射にごくわずかな大気（CO2）からの放射が重畳した放射画像であっても、背景の温度変化（放射光の変化）がなければ、大気（CO2）の温度変化だけを抽出することができます。さらに、この大気（CO2）の温度変化を時間的に連続して解析すれば、気流とともに温度変化の凹凸も移動するため、気流として認識することが可能となります。なお、この温度変化の解析には、当社独自の「短時間ロックイン解析法」を適用することで、ノイズが低減でき、気流の動きをとらえやすくなります。「短時間ロックイン解析法」は、連続撮影した一連の温度データを数秒の短時間の窓で切り出し、それを時間方向にずらしながら少しずつロックイン解析を行う手法です。従来のロックイン解析法に時間軸の次元を加えたものであり、時間軸の分解能を保ちながら温度変化の凹凸の時間変化を高精度に解析することができます。 参考文献：福田, 古川：赤外線カメラによる気流の可視化、クリーンテクノロジー、30 No.10(2020) 50-54. 室内の気流可視化 空調の効率的化、各種工業用炉の省エネ対策、暑熱対策等 窓からの日射で温められた室内の空気の流れの可視化事例を示します。

解決できる課題

• 品質向上
• 省エネ対策
• 見える化
• CO2削減

• ユーティリティシステム
• 省エネルギー関連装置

パワー冷房給湯機 ハイグレード unimo AW

■従来製品を超えた業界最大級の加熱能力を実現 標準機（unimoAW）をベースにグレードアップした業務用・産業用ヒートポンプ給湯機。 年間加熱効率、保温加熱能力ともに業界最大級の能力で温水供給が可能になります。 【仕様】 出湯温度：65℃ ～ 90℃ 本体寸法(mm)：W1,250×L1,900×H2,360 仕様冷媒：自然冷媒（CO₂） 使用用途：加熱、保温、加温、殺菌、洗浄など

解決できる課題

• 利益率改善
• 経費削減
• SDGS対策
• コスト削減
• 省エネ対策
• 生産効率改善
…

• ユーティリティシステム
• 省エネルギー関連装置

TKS(ティーケーエス)冷凍庫内霜大幅削減＆省エネ

省エネ機能（電気代約20%以上削減） TKSでは冷却器のファンと霜取りを制御することで、庫内の温度変化を最小限に留め冷凍機の稼働率を削減することで省エネを図ります。 約380坪で庫内温度-25℃、50馬力の冷凍機を2台ご使用の冷凍倉庫業様の場合、従来制御とTKS制御との電気料金の月間差額は32万円以上、省エネ率で21%以上となりました。※1 ※1　省エネ率は使用条件により変わります。 庫内環境改善（霜問題の解決） 庫内に霜が付着するということは、霜が昇華※2する量よりも着霜する量が多い環境ということになります。 着霜する量が多くなる要因の一つとして庫内の温度変化があります。 TKSでは冷却器のファンと霜取りを制御することで、庫内の温度変化を最小限に留め 冷却時間が少なくなることで、急激な温度変化を軽減し、着霜量を減少させます。 その結果、庫内に着霜する量よりも昇華する量が多くなる環境を作り出し、 庫内に霜が付きにくくします。 ※2昇華……個体が液体を経ず気体に変化すること 遠隔地リアルタイム24時間稼働監視 （いつでもどこでも庫内状況把握） インターネットを通じて、冷凍、冷蔵庫の稼動状態をリアルタイムにPC、スマートフォン、タブレットなどで確認が出来ます。 取引先からの高レベル品質管理体制の要求に対する対応策にもなり、他社との差別化を図ることが可能になります。 また、大洋アレスコでは、最大19項目の警報を設け、24時間監視するTKS監視システムを提供しています。 お気軽にお問い合わせください。

解決できる課題

• 品質向上
• コスト削減
• 省エネ対策
• データ一元管理
• 菌対策

• ユーティリティシステム
• 省エネルギー関連装置

電力のリサイクルループ 『創電割®』

食品廃棄物のリサイクルでお得に電力購入！ お客様の食品廃棄物から電気を生み出し、 その電気分を値引きし還元する、 資源循環型の電力供給サービスです。 JFEエンジニアリンググループの小売電気事業者である アーバンエナジー㈱と連携した取り組みで、 アーバンエナジーと排出事業者の間で電力買取契約を締結し、 食品リサイクルで創出した電力相当分を 排出事業者の電力料金に値引き還元する仕組みです。 ＜製品の特長＞ 特長① 再エネを積極的に電源に組み入れています。 　　　 清掃工場、バイオマス発電、太陽光発電などのJFEグループの 　　　 電源を活用しているので、供給量の約５割を非化石電源で 　　　 カバーしています。 特長② 廃棄物の収集運搬に電気自動車（EV パッカー車）を利用する 　　　 サービスも提案しており、廃棄物で生み出した電力で 　　　 EV パッカー車を充電しています。 　　　 EVパッカー車による食品廃棄物専用収集車両は国内初であり、 　　　 収集運搬中のCO2排出量実質ゼロです。 　　　 このEV パッカー車は、2019 年8 月からパシフィコ横浜の 　　　 廃棄物収集車両として運行中です。

解決できる課題

• SDGS対策
• 省エネ対策
• CO2削減

• ユーティリティシステム
• 省エネルギー関連装置

クーリングフィルター気化熱伝導冷却装置

仕様 ◎製品データ 名称 クーリングフィルター気化熱伝導冷却装置 冷却方式 気化熱冷却、熱伝導冷却方式 フィルター濾材 プラスチック（ポリエチレンテレフタート）とＮｙ（ナイロン）を、表面部、連結部、裏面部 からなる３次元構造体で構成し連結糸はモノフィラメント（0,05～0,1ｍｍ）を使用しクロス 構造を特殊膜コーティング加工､圧力損失(Pa)３４以下 通気性：50cc/cm /sec密度：0.02~0.2g/cm厚み：13～15mm 対応エアコン 各メーカー室外機のサイズに合わせた製作が可能です 設置制約条件 特になし 給水方式 間欠自動給水方式 間欠運転による給水の調整や、気温・タイマーによる給水・停止などのコントロール 取付方式 クーリングフィルターケーシング+専用ブラケット固定式 給水配管 水道用塩ビ管（15A、耐熱カバー付） 流体 市水／工業用水／井水 使用水量 5～12L／ｈ（外気温度により自動可変する。） クーリングフィルター寸法１㎡×１枚当たり約4.5L／ｈ（＊外気温度30～38℃） 水量調整 コントロールバルブ 推奨水圧 0.7 (MPa) 使用水温度 10～50℃ フレームノズル、ミストノズル 給水ノズル ◎ エアコン室外機のサイズに合わせてクーリングフィルターの製作いたします。 ◎ 全メーカーの室外機に取付可能。 ◎ 既設の室外機にも後付対応できます。

解決できる課題

• 利益率改善
• 経費削減
• 省エネ対策
• CO2削減

• ユーティリティシステム
• 省エネルギー関連装置

汚水対応 ろ過・プレート熱交換ユニット

異物混入水対応 ろ過＋プレート熱交換ユニットは、汚水や異物を含む水を対象に、ろ過処理を行いながら高効率プレート熱交換器で冷却または加熱を行う設備です。 通常、異物を含む流体では高効率熱交換器が使いにくく、メンテナンス性重視で低効率な方式が選ばれがちですが、本製品はろ過ユニットを前段に配置することで、その課題を解決しやすくしています。 資料では、熱交換効率：従来の10倍、逆洗機能、流量制御、現場に合わせた最適設計 が強みとして示されています。 チラー稼働が多く、エネルギーコストが高い現場や、異物除去しきれず熱交換効率が落ちやすい現場に向く製品です。 対象キーワード コスト削減、Co2削減、除菌、温度管理、空調、省エネ、排熱、職場環境、熱中症対策、現場改善、井戸水、排熱回収、暑熱対策、WBGT、チラー、歩留まり

解決できる課題

• 利益率改善
• 経費削減
• HACCP対策
• SDGS対策
• 品質向上
• コスト削減
…

• ユーティリティシステム
• 省エネルギー関連装置

EKOフィルター

EKOフィルター 【製品・技術・サービスの概要】 ハニカム構造の基材上に高性能触媒を添着することで、低圧損・高速処理を実現。 従来のハニカム型活性炭と比較して長寿命・高湿度に強く、製造時のCO2排出量は1/1000程度です。 既存のハニカム活性炭と置き換えて使用可能です。（日本下水道新技術機構「建設技術審査証明」認定品） 製品の特長 【製品の特長】 特長① 【製造時CO2排出量が少ない】 EKOフィルター製造時のCO2排出量は、ハニカム活性炭の1/1000と、大幅なCO2排出量削減が可能です。 特長② 【高湿度臭気除去性能】 湿度80％以上の高湿度臭気の単位処理風量あたりの硫化水素除去量は、湿度40％と比較して2倍です（当社比）。 特長③ 【寿命】 硫化水素除去率が90％に低下するまでの時間が、ハニカム活性炭に比べ2倍です（当社比）。 特長④ 【維持管理性】 運転管理、定期点検、フィルター交換等の維持管理が容易です。 特長⑤ 【空塔速度、省スペース】 高性能触媒をハニカム構造基材に添着させることにより、ガスとの接触効率が高くなり、粒状活性炭の3倍の速度（通風速度（Lv）＝1.0［m/sec］）での高速処理が可能です。 これにより脱臭装置の大幅なコンパクト化が実現しました（活性炭吸着塔の1／3サイズ）。

解決できる課題

• 経費削減
• SDGS対策
• コスト削減
• 省エネ対策
• 生産効率改善

• ユーティリティシステム
• 省エネルギー関連装置

ドレン・ユゲ回収ユニット　HeatSaver　CS1000　

「高温ドレンの回収」と「廃蒸気の回収」の2つの機能をコンパクトにパッケージ化しました。 蒸気のドレンだけでなく、ドレンから発生する再蒸発蒸気（フラッシュ蒸気）の熱も回収・再利用することで、エネルギーロスを削減し、ボイラー燃料の低減を実現します。またフラッシュ蒸気による湯気を解消し、工場の作業環境を改善します。
