I/Oホッパー
- 参考価格
- お問い合わせください
製品・サービスに関する資料
導入効果・対応範囲
（稼働・品質・異常の見える化範囲）
既存設備のI/O信号を無線化し、設備の状態をリアルタイムに把握することで、稼働状況の見える化や異常の早期把握を支援します。
使いやすさ・現場定着のしやすさ
（画面の分かりやすさ・操作性）
既存設備のI/O信号を利用するため、大規模な設備改造や配線工事を抑えながら導入できます。
対応条件
（接続可能な設備・センサー・既存システム）
D-in信号を最大4点まで無線化します。I/Oキャッチャー、シグナルウォッチャー、EnOceanゲートウェイなどと連携できます。
導入条件
（通信環境・サーバー構成・初期設定範囲）
EnOcean無線を使用し、見通し約30mの通信に対応。専用の設定ツールで、ミラーリング・I/O無線化・中継機の3モードを切り替えできます。
設定変更・運用のしやすさ
（表示項目・アラート設定変更）
「Mewgull Editor」で各種設定、モード切替、工場出荷設定戻し、FW更新が可能です。
セキュリティ・サポート体制
（データ管理・運用サポート）
セキュリティ機能について公式資料に具体的な記載なし。 ソフトウェア・FW更新およびメーカー問い合わせ窓口が用意されています。
特徴
I/O信号の無線化・積層表示灯のミラーリング・シグナルウォッチャーの中継器を1台で切り替えて利用できるIoTツールです。
得意な分野・カテゴリー
パン・菓子
惣菜・調理食品
冷凍食品
対象製品カテゴリー詳細
- 生産機械接続
- 予知保全システム
担当者からのおすすめポイント!
設備のI/O信号を無線化し、既設設備の改造を抑えながら稼働監視やIoT化を進められます。
お気軽にお問い合わせください、
製品説明・スペック紹介
I/O端子に入力された信号のEnOcean送信機。
EnOcean中継機能や、積層表示灯のミラーリング機能も搭載。
【特長】

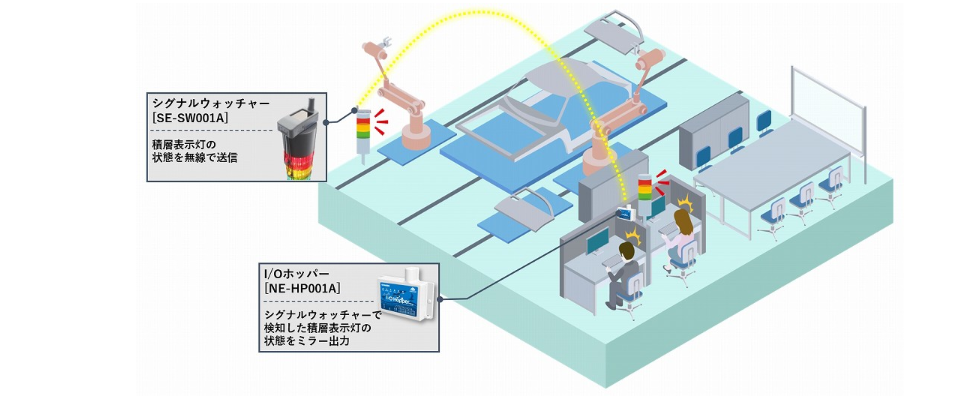

■モード1 『ミラーリング』
シグナルウォッチャーと組み合わせることで、積層表示灯の点灯状態を 離れた場所へミラー出力できます。
大型設備など、積層表示灯に死角が生じる場合に便利です。

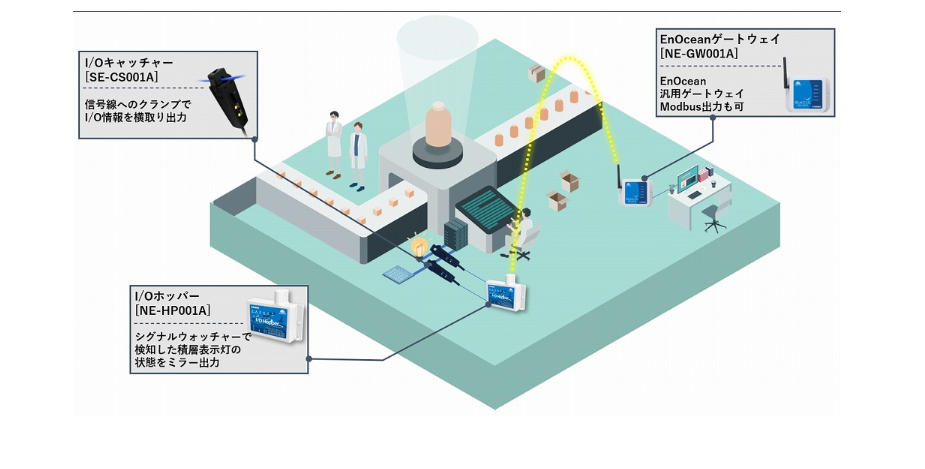

■モード2 『I/O信号の無線化』
D-in信号を最大4点まで無線化出力することができます。
I/Oの取得にI/Oキャッチャーを用いると、改造レスで信号が取り出せます。
無線化した情報はEnOceanゲートウェイで受けることでModbus出力が可能になり、上位でデータ活用していただけます。

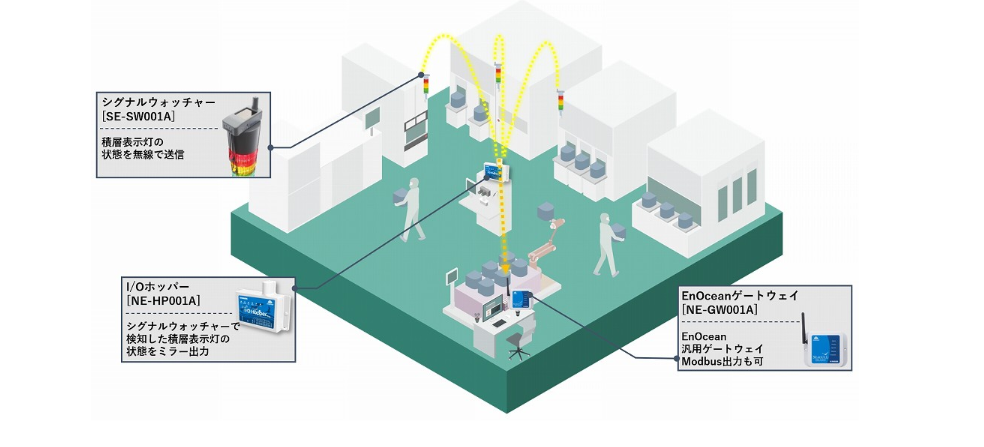

■モード3 『パケット中継機』
シグナルウォッチャーとEnOceanゲートウェイの距離が離れている場合、1ホップまでパケットをリピート送信します。
大きな設備など、30 m以上距離がある場合に便利です。

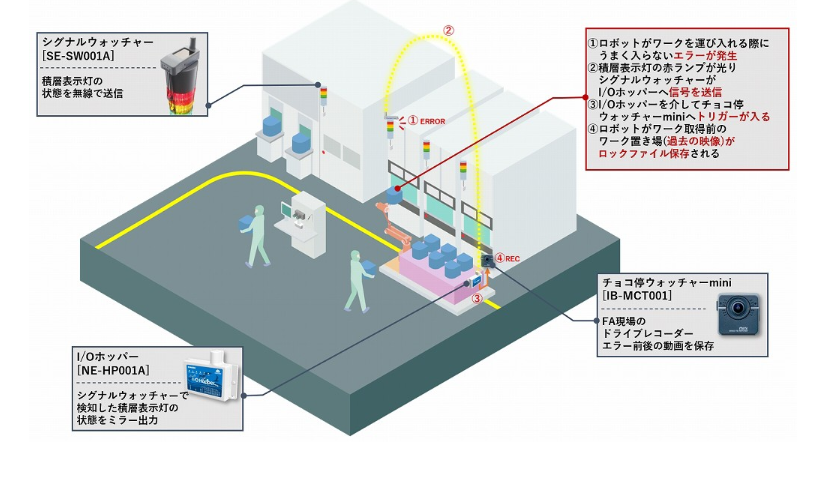

■「チョコ停ウォッチャーシリーズ」のトリガー入力も無線化
シグナルウォッチャー出力をトリガーに変換できます。 点滅を点灯として扱うことができるので、チョコ停ウォッチャーシリーズのトリガーに入力することで、
積層表示灯の[赤]が点灯や点滅を開始した際の映像を録画保存することができます。

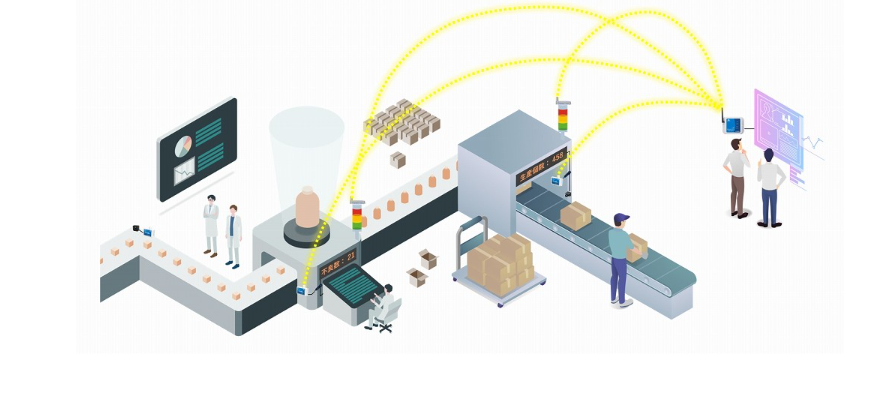

■生産設備の効率（OEE）の算出にも応用
シグナルウォッチャーで設備の稼働状態を取得、I/OキャッチャーとI/Oホッパーで生産数や良品数を取得し、EnOceanゲートウェイにて集約します。
これらのデータをModbusで上位に繋ぐことで、設備総合効率（OEE）を算出できます。
本格的なIoTを後付け・改造レスで構築できます。

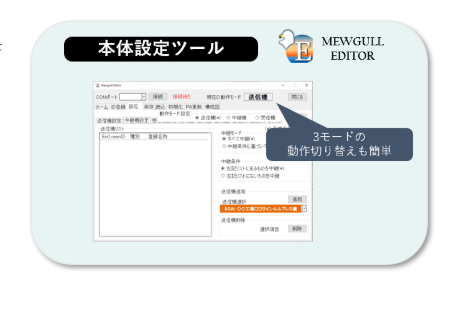

■選別してパケットのリピートが可能
中継機モードで使用する際には、設定ツールより「すべてのパケットを中継」／「選択したパケットの中継」の選択ができるため、パケットの混雑を低減できます。
3つのモードの切り替えもこのツールから行っていただけます。
【仕様】
名称 I/Oホッパー
型名 NE-HP001A
一般仕様 電源入力 電源端子：DC4.5 V～26.4 V
USBポート：DC4.5 V～5.5 V
定格電力 2.4 W/5 V 10 W/24 V：受信機 / 全Chオン / 外部400 mA供給
消費電力 0.4 W/5 V 1.6 W/24 V：送信機 / 全Chオン / 外部供給なし
0.4 W/5 V 0.6 W/24 V：受信機 / 全Chオン / 外部供給なし
0.3 W/5 V 0.4 W/24 V：中継機
動作温度 / 湿度範囲 0℃～50℃ / 10%～80%RH（結露なきこと）
保存温度 / 湿度範囲 -10℃～60℃ / 0%～80%RH（結露なきこと）
無線仕様 無線規格 EnOcean（採用モジュール：TCM515J）
無線方式 通信方式：単信方式、通信周波数：928.35MHz、変調方式：FSK、
通信速度：最大125kbps、送信電力：1 mW（0dBm）、
通信距離：見通し30 m程度
中継回数 1回（日本の電波法の規制により1回のみサポート）
アンテナ ヘリカルアンテナ
インタフェース USB 形状：Type-Cコネクタ、ケーブル長：最大3 m
LED （赤 / 橙）2色LED：2個、（緑）LED：4個
信号端子台 接続 接続方式：プッシュイン方式
端子ピッチ：2.54 mm
適合電線：単線、撚線 0.5mm^2～1.0mm^2（AWG26~AWG18）
電源 +V電源出力：4チャンネル合計400 mA（最大）
入力
送信機モード
内部プルアップ抵抗：有効
OFF入力時：オープン（外部機器側でプルアップしないこと）
ON入力時：
3.0 V[最大]（電源電圧9 V～24 V）[吐出電流約8 mA]
1.0 V[最大]（電源電圧6 V～9 V）[吐出電流約3 mA]
0.5 V[最大]（電源電圧5 V～6 V）[吐出電流約1 mA]
入力変化積算回数：最大65,536回（1秒あたり最大20回）
出力
受信機モード
内部プルアップ抵抗：無効
出力方式：NPNオープンコレクタ
OFF出力時：オープン
ON出力時：
1.5 V以下（負荷電流10 mA～100 mA)
0.3 V以下（負荷電流～10 mA)
電源端子台 接続方式：プッシュイン方式
端子ピッチ：3.5 mm
適合電線：単線、撚線、棒端子 0.2mm^2～1.5mm^2（AWG24～AWG16）
サイズ・質量等 筐体寸法 110.6×83.4×23 mm（アンテナ含む）
質量 約80 g
主な筐体素材 ABS
本体取付ネジ穴 φ4.6（適合ネジ：M4）×2カ所 またはマグネット
規格等 電波法認証 001-X00495
対応規格 RoHS2、IP4X相当
