IoT・生産管理・効率化システム│食品工場見える化(システム)

製造管理システム Trace eye FOOD-Pro

参考価格
お問い合わせください

製品・サービスに関する資料


この製品・サービスの資料DL、お問い合わせ

得意な分野・カテゴリー

パン・菓子

惣菜・調理食品

調味料

製品説明・スペック紹介

~概要~
Trace eye FOOD-Proは、システム導入の課題となる初期導入コスト、運用負荷を解決し、経営課題となる食品事故防止、トレーサビリティ構築、属人化解消を強力にサポートします。


~特徴~
【トレーサビリティシステムによるデータ一元管理】
システム上で各種データを一元管理し、原材料入荷予定、製造指示、計量指示、出荷指示等の指示データをもとに、各種業務に必要な帳票を定型フォーマットで出力できます。また、各種指示に基づき、作業に必要な情報はハンディターミナル、タッチパネルコンピュータに表示され、それに従って作業を行うことで作業記録が保存され、トレーサビリティを確保することができます。

【自動認識システムのフル活用】
作業指示は、作業に必要なハンディターミナル、タッチパネルコンピュータに情報展開され、各種メニューから表示される指示に従って作業を行うことで「誰でも」、「同様に」、「ミスなく」実施可能です。一連の作業には自動認識システム(QRコード印刷、読み取り、OCR、音声認識など)をフルに活用しており、正確性向上、省力化に貢献します。

【多言語表記対応】
標準で日本語、英語表記に対応しています。ご要望に応じて、その他の言語表記にも対応可能です。

【トレースバック、トレースフォワード機能を標準実装】
製品情報からその製品を製造するために使用した原材料を特定する「トレースバック」と、原材料情報からその原材料を使用して製造された製品を特定する「トレースフォワード」の各機能を標準実装し、「もしも」のときに迅速にトレースすることが可能です。また、トレース結果はテキストデータに出力し、Excel等でご利用になれます。

【目的に合わせた管理モジュールの導入が可能】
食品トレーサビリティシステムTrace eye FOOD-Proはお客さまの目的に合わせて、管理モジュール単位で部分的に導入できることが大きな特長の一つです。

取り扱い企業

企業名
株式会社サトー同企業の情報・その他製品を見る
所在地
〒108-0023 東京都港区芝浦3丁目1番地1号msb Tamachi 田町ステーションタワーN
電話
03-6636-9402
Webサイト
サービス提供エリア
北海道・東北
北海道、青森県、岩手県、宮城県、秋田県、山形県、福島県
関東
東京都、神奈川県、埼玉県、千葉県、茨城県、群馬県、栃木県
東海
愛知県、静岡県、岐阜県、三重県
北陸・甲信越
山梨県、新潟県、富山県、石川県、福井県、長野県
関西
大阪府、京都府、兵庫県、滋賀県、奈良県、和歌山県
中国・四国
鳥取県、島根県、岡山県、広島県、山口県、徳島県、香川県、愛媛県、高知県
九州・沖縄
福岡県、佐賀県、長崎県、熊本県、大分県、宮崎県、鹿児島県、沖縄県

製品詳細確認・カタログ無料ダウンロード可能

カタログダウンロード

カタログダウンロード

  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

製造管理システム Trace eye FOOD-Pro

~概要~ Trace eye FOOD-Proは、システム導入の課題となる初期導入コスト、運用負荷を解決し、経営課題となる食品事故防止、トレーサビリティ構築、属人化解消を強力にサポートします。 ~特徴~ 【トレーサビリティシステムによるデータ一元管理】 システム上で各種データを一元管理し、原材料入荷予定、製造指示、計量指示、出荷指示等の指示データをもとに、各種業務に必要な帳票を定型フォーマットで出力できます。また、各種指示に基づき、作業に必要な情報はハンディターミナル、タッチパネルコンピュータに表示され、それに従って作業を行うことで作業記録が保存され、トレーサビリティを確保することができます。 【自動認識システムのフル活用】 作業指示は、作業に必要なハンディターミナル、タッチパネルコンピュータに情報展開され、各種メニューから表示される指示に従って作業を行うことで「誰でも」、「同様に」、「ミスなく」実施可能です。一連の作業には自動認識システム(QRコード印刷、読み取り、OCR、音声認識など)をフルに活用しており、正確性向上、省力化に貢献します。 【多言語表記対応】 標準で日本語、英語表記に対応しています。ご要望に応じて、その他の言語表記にも対応可能です。 【トレースバック、トレースフォワード機能を標準実装】 製品情報からその製品を製造するために使用した原材料を特定する「トレースバック」と、原材料情報からその原材料を使用して製造された製品を特定する「トレースフォワード」の各機能を標準実装し、「もしも」のときに迅速にトレースすることが可能です。また、トレース結果はテキストデータに出力し、Excel等でご利用になれます。 【目的に合わせた管理モジュールの導入が可能】 食品トレーサビリティシステムTrace eye FOOD-Proはお客さまの目的に合わせて、管理モジュール単位で部分的に導入できることが大きな特長の一つです。

解決できる課題

  • HACCP対策
  • クレーム対策
  • IoT、DXの活用
  • 見える化
  • ペーパーレス
  • データ一元管理
  • …

カタログダウンロード

カタログダウンロード

  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

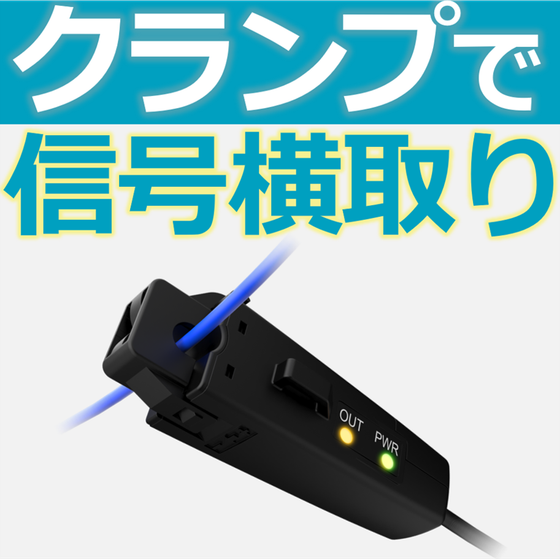

I/Oキャッチャー

既存設備の信号線に後付けするだけでON/OFF信号を他機器に飛ばせます。 生産現場のIoT化に『I/Oキャッチャー』は、積層表示灯などの信号線に後付けするだけで、 ON/OFF信号を他機器やPLC等に出力することができるセンサです。 信号線を挟み込むだけと取り付けが容易なため、既設装置の配線や ソフトウェア変更の手間をかけずに、I/O信号を取り出せます。 新設のIoT機器や管理システムとの連携も可能で、 FA機器装置を使っている現場にも好適です。 【用途例】 ■装置のIoT用センサ ■設備の異常を知らせる機器追加(回転灯・ブザーなど) ■設備トラブル時の管理員呼び出しシステム ■「チョコ停ウォッチャー」や「マルチカメラドライブレコーダ」のトリガー入力 【特長】 ■信号線をクランプするだけで、制御信号(直流微弱)のON/OFFを横取りできます ⇒既設装置のハードウェア配線やソフトウェア変更の手間をかけずに、簡単にI/O信号を取り出せます。 ■微弱な「直流電流」を検知できます ■ターン数で検出電流を調整 ■小型で軽量。配電盤内でも取付可能 【仕様】 仕様 名称 I/Oキャッチャー 型名 SE-CS001A 一般仕様 電源電圧 DC12~DC24 V ±10% 消費電力 120 mW(電源電圧=12 V)、240 mW(電源電圧=24 V) 動作温度 / 湿度範囲 0℃~60℃ / 85%RH以下(結露なきこと) 保存温度 / 湿度範囲 -20℃~70℃ / 85%RH以下(結露なきこと) センサ部仕様 検知可能ON時最大電流 500 mA(周囲温度25℃未満)、300 mA(周囲温度25℃以上) 検出しきい値 10 mA ±5 mA(地磁気および周囲温度の影響を含む) ヒステリシス 1 mA(Typ.) 対象検知電線径 φ5.0 mm(Max)〈1ターン時〉 φ2.7 mm(Max)〈2ターン時〉 対象検知電線仕様 単電線(+,-両方同時クランプは、検知できません) 制御出力 Nchオープンドレイン出力(NPNオープンコレクタ出力同等) 負荷電圧30 V以下、負荷電流100 mA以下 残留電圧 0.1 V以下(負荷電流10 mA未満の場合) 1.0 V以下(負荷電流10~100 mAの場合) 応答性 ON/OFF出力ともに200 ms以下 制御出力線過電流保護 PTC方式 復帰時間:過電流検知から正常電流値復帰後、25℃で1分 (温度により最大約10分) 引き出しケーブル仕様 φ4 3C(0.2 mm^2 × 3本) 2 m サイズ・質量等 筐体寸法 約61×17.4×22.6 mm(本体のみ、突起含まず) 質量 約60 g(配線部含む) 主な筐体素材 筐体:66ナイロン その他 輸出令判定 非該当

解決できる課題

  • 利益率改善
  • 人手不足解決
  • 品質向上
  • IoT、DXの活用
  • 省スペース
  • 見える化

カタログダウンロード

カタログダウンロード

  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

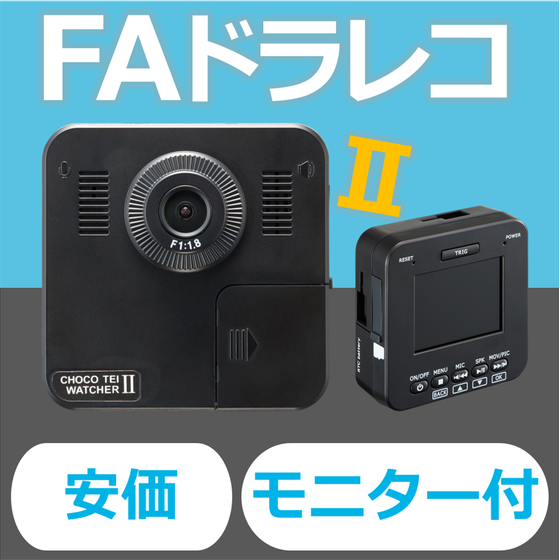

チョコ停ウォッチャーⅡ

外部信号入力前後の動画をロック保存! 撮った動画をその場で確認できるスタンドアローンモデル 【特長】 ■エラー前後の映像のみを記録し、その場で確認 ■用途に応じて選べるトリガーモード ・トリガー録画機能で、問題発生前にさかのぼって記録を残せます。トリガー録画機能は、下記2つの方法が選べます。 ①ループ&トリガーロック ⇒動画を録画単位ごとにSDカードへ繰り返し保存します。トリガー入力を受け付けると、トリガータイミングの動画とその前後の動画を3ファイル分ロック保存し、上書きされないようにします。 録画単位は1分・3分・5分・10分から選択できます。 ②トリガーオンリー ⇒動画を本体内部メモリへ一時記録し、トリガー入力を受け付けると、トリガータイミングを中心とした動画ファイルを生成してSDカードへ保存します。 SDカードへの保存はトリガー入力時のみとなるため、SDカードへの書き込み回数を抑え、長寿命化が期待できます。 録画単位は20秒・40秒・60秒から選択できます。 ■撮った映像をその場で再生 ⇒液晶画面付きなので、撮影済み動画・写真を、本体で簡易再生が可能。  現場で実機を見ながら確認できます。 ■PCでも再生可能 ①PCでフルHD再生 ⇒撮影済みSDカードには、付属ビューアー(CT VIEW)が本体より自動コピーされるため、SDカードをPCに挿入するだけですぐに利用可能です。  録画ファイルはMOV形式で、Windows Media Playerなどの汎用ソフトでの再生も可能です。 ②USB接続で再生 ⇒本体とPCをUSB接続するだけで、SDカードをPCのドライブとして認識します。  SDカードを取り出すことなく再生が可能です。 【仕様】 名称 チョコ停ウォッチャーⅡ 型名 IB-ECT002 一般仕様 電源入力 / 定格電力 DC5 V~48 V / 3.5 W 動作温度 / 湿度範囲 0℃~50℃ / 80%RH(結露なきこと) 保存温度 / 湿度範囲 -10℃~70℃ / 80%RH(結露なきこと) 記録メディア microSDHC(Max32GB)Class10以上(別売) microSDXC(Max256GB)Class10以上(別売)(※1) 録画ファイル MOV形式 H.264 写真形式 JPEG 写真サイズ / 解像度 1920×1080 / 2M AV記録フォーマット 1080p(1920×1080 30fps) 720p(1280×720 30fps) カメラ仕様 イメージセンサ 約200万画素 1/2.8インチCMOSセンサ レンズ F=2.0 画角 水平102° 垂直55° 最低被写体照度 4.0 lux 撮影距離 約24 cm~∞ 音声機能 マイク / スピーカー モノラル(無指向性)/ モノラル 時計機能 リアルタイムクロック リアルタイムクロック内蔵(日付、時間)、月差±1分以内 時計バックアップ リチウムボタン電池(CR2032) 電池寿命約2年 (※2) インタフェース 本体表示 2.3インチ TFTカラー液晶 320×240ドット トリガー入力 ON時電圧 0 V、OFF時電圧 無電圧 最小ON幅 0.5秒、連続検知最小間隔 3秒 入力コネクタ / 適合端子 メーカー:オムロン株式会社 本体側端子型式:XW4A-04B1-H1 適合コネクタ型式:XW4B-04B1-H1(付属品) 推奨電線:AWG28~AWG16 通信機能 USB2.0(micro-Bコネクタ) サイズ・質量等 筐体寸法 80×80×40 mm(本体のみ、突起含まず) 質量 約120 g 主な筐体素材 ABS 規格等 RoHS規制 RoHS準拠 VCCI VCCI Class B 防水・防塵 非対応 その他 表示言語 日本語/英語(※3) 本体固定ネジ規格 1/4-20UNC 取付台固定ネジ M4 ネジ / ボルト / ナット

解決できる課題

  • 利益率改善
  • 人手不足解決
  • 品質向上
  • IoT、DXの活用
  • 省スペース
  • 見える化
  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

I/Oホッパー

I/O端子に入力された信号のEnOcean送信機。 EnOcean中継機能や、積層表示灯のミラーリング機能も搭載。 【特長】 ■モード1 『ミラーリング』 シグナルウォッチャーと組み合わせることで、積層表示灯の点灯状態を 離れた場所へミラー出力できます。 大型設備など、積層表示灯に死角が生じる場合に便利です。 ■モード2 『I/O信号の無線化』 D-in信号を最大4点まで無線化出力することができます。 I/Oの取得にI/Oキャッチャーを用いると、改造レスで信号が取り出せます。 無線化した情報はEnOceanゲートウェイで受けることでModbus出力が可能になり、上位でデータ活用していただけます。 ■モード3 『パケット中継機』 シグナルウォッチャーとEnOceanゲートウェイの距離が離れている場合、1ホップまでパケットをリピート送信します。 大きな設備など、30 m以上距離がある場合に便利です。 ■「チョコ停ウォッチャーシリーズ」のトリガー入力も無線化 シグナルウォッチャー出力をトリガーに変換できます。 点滅を点灯として扱うことができるので、チョコ停ウォッチャーシリーズのトリガーに入力することで、 積層表示灯の[赤]が点灯や点滅を開始した際の映像を録画保存することができます。 ■生産設備の効率(OEE)の算出にも応用 シグナルウォッチャーで設備の稼働状態を取得、I/OキャッチャーとI/Oホッパーで生産数や良品数を取得し、EnOceanゲートウェイにて集約します。 これらのデータをModbusで上位に繋ぐことで、設備総合効率(OEE)を算出できます。 本格的なIoTを後付け・改造レスで構築できます。 ■選別してパケットのリピートが可能 中継機モードで使用する際には、設定ツールより「すべてのパケットを中継」/「選択したパケットの中継」の選択ができるため、パケットの混雑を低減できます。 3つのモードの切り替えもこのツールから行っていただけます。 【仕様】 名称 I/Oホッパー 型名 NE-HP001A 一般仕様 電源入力 電源端子:DC4.5 V~26.4 V USBポート:DC4.5 V~5.5 V 定格電力 2.4 W/5 V 10 W/24 V:受信機 / 全Chオン / 外部400 mA供給 消費電力 0.4 W/5 V 1.6 W/24 V:送信機 / 全Chオン / 外部供給なし 0.4 W/5 V 0.6 W/24 V:受信機 / 全Chオン / 外部供給なし 0.3 W/5 V 0.4 W/24 V:中継機 動作温度 / 湿度範囲 0℃~50℃ / 10%~80%RH(結露なきこと) 保存温度 / 湿度範囲 -10℃~60℃ / 0%~80%RH(結露なきこと) 無線仕様 無線規格 EnOcean(採用モジュール:TCM515J) 無線方式 通信方式:単信方式、通信周波数:928.35MHz、変調方式:FSK、 通信速度:最大125kbps、送信電力:1 mW(0dBm)、 通信距離:見通し30 m程度 中継回数 1回(日本の電波法の規制により1回のみサポート) アンテナ ヘリカルアンテナ インタフェース USB 形状:Type-Cコネクタ、ケーブル長:最大3 m LED (赤 / 橙)2色LED:2個、(緑)LED:4個 信号端子台 接続 接続方式:プッシュイン方式 端子ピッチ:2.54 mm 適合電線:単線、撚線 0.5mm^2~1.0mm^2(AWG26~AWG18) 電源 +V電源出力:4チャンネル合計400 mA(最大) 入力 送信機モード 内部プルアップ抵抗:有効 OFF入力時:オープン(外部機器側でプルアップしないこと) ON入力時:   3.0 V[最大](電源電圧9 V~24 V)[吐出電流約8 mA]   1.0 V[最大](電源電圧6 V~9 V)[吐出電流約3 mA]   0.5 V[最大](電源電圧5 V~6 V)[吐出電流約1 mA] 入力変化積算回数:最大65,536回(1秒あたり最大20回) 出力 受信機モード 内部プルアップ抵抗:無効 出力方式:NPNオープンコレクタ OFF出力時:オープン ON出力時:   1.5 V以下(負荷電流10 mA~100 mA)   0.3 V以下(負荷電流~10 mA) 電源端子台 接続方式:プッシュイン方式 端子ピッチ:3.5 mm 適合電線:単線、撚線、棒端子 0.2mm^2~1.5mm^2(AWG24~AWG16) サイズ・質量等 筐体寸法 110.6×83.4×23 mm(アンテナ含む) 質量 約80 g 主な筐体素材 ABS 本体取付ネジ穴 φ4.6(適合ネジ:M4)×2カ所 またはマグネット 規格等 電波法認証 001-X00495 対応規格 RoHS2、IP4X相当

解決できる課題

  • 利益率改善
  • 人手不足解決
  • 品質向上
  • IoT、DXの活用
  • 省スペース
  • 見える化

カタログダウンロード

カタログダウンロード

  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

クラフトライン RZC001

■製品概要 1.食品製造業のためゼロから設計された、生産管理を中心に販売購買管理を含む統合パッケージ。 2.総菜、和洋菓子、製パン・麺類、肉加工品・水産加工品、乳製品、調味料、飲料、カット野菜、冷凍食品など多くの業態に対応。 3.受注生産/見込生産/ハイブリッド型など様々な業務フローモデルを用意。 ■主な機能  1.マスタ管理     製品、仕掛、原料資材、レシピ、工程、得意先、仕入先など  2.販売管理     受注登録、ロット在庫予約、得意先別単価、帳合、     EDIデータ取込、出荷登録、納品書・送り状、     ピッキングリスト、コンテナ用ラベル、返品登録、     売上などの集計表、売掛、得意先元帳、請求書、残高一覧、        入金、仕入、買掛、支払  3.在庫管理     日別/場所/棚番別/賞味期限別/ロット別在庫/、部門間移動、     実調棚卸、棚卸資産  4.レシピ管理     レシピ階層無制限、日付/履歴、バッチサイズ、     賞味期限次工程継承、レシピマスタ出力  5.生産管理(計画・指示)     日別/週別/月別計画立案、製造順序/ライン変更、製造指示書  6.生産管理(実績・トレース)     オーダー単位型完成登録、理論値型完成一括登録、     按分型完成登録、作業時間、廃棄ロス、工程/出荷検査、     トレーサビリティ、進捗管理  7.発注管理     発注スケジュール、契約品仕入、支給品、発注書、     入荷予定表、入荷登録、入荷検査、納期遅れ、分納、     入荷単価、未決単価  8.原価管理     標準原価、実際原価、工賃登録、間接費配賦、原価比較、     原価差異報警告、原価シミュレーション ■特徴 1.業務メニューに、お客様の業務フローをそのままメニュー機能としてお使いいただけます。また、納期遅れ・賞味期限切れ・原価異常などのアラート情報が表示されます。さらに、売上や仕入など現状の速報値を表示します。 2.生産計画は、タイルを置く感覚で視覚的に生産計画を立てることができます。タイル色の違いで仮計画と確定計画を判別できます。また、製造計画登録時に、作業時間を計算し、設定された時間内に収まるかどうかを視覚的に表示することができ、計画の組み換えなどを行うことができます。 3.生産計画や作業進捗にとらわれず、突然の割り込み的な特急製造に対応できます。計画入力や所要量計算など前工程を経ずに製造指示をいきなり出すことができ、追ってバッチ処理により、在庫や原価処理への反映を行うことができます。 4.出荷業務を行う前に、指定の出荷先に対して特定の商品ロットを引き当て予約することができます。 5.税率の異なる品目への課税など、インボイス制度に対応した請求書を発行できます。 6.発行した請求書は、電子帳簿保存法に対応した命名規約でPDFファイルを自動生成することができます。 7.レシピマスタのメンテナンスをしながら、順番や新たな半製品を作ることができます。 8.特定の原料が値上がりした場合など、該当原料を使用する製品を洗い出し、その影響をシミュレーションすることができます。販売価格の値上・レシピ構成の変更・内容量減量、など意思決定の素材としてお使いいただけます。 9.お客様の自由設定で項目名称や項目幅などの変更が可能です。 ■保守 ○ユーザー様の声を、逐次反映させ継続的に新機能が実装されていきますので、陳腐化せず買い直しも不要です! ○基本機能は、ユーザー様毎ではなくワンソースコードでできていますので、技術者全員が保守対応することができます! ■動作保障環境 クラウド版・オンプレミス版をご用意しています。 ○サーバー  OS:WindowsServer2019  CPU:2.8Ghz以上  Memory:16GB以上 ○データベース  PostgreSQL12 ○パソコン  OS:Windows10以上  CPU:1.3Ghz以上  Memory:4GB以上  ブラウザ:Chrome  Microsoft EXCEL:2007以降  AdobeAcrobatReader:11.DC

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • コスト削減
  • 歩留まり改善
  • 見える化
  • …

カタログダウンロード

カタログダウンロード

  • IoT・生産管理・効率化システム
  • 食品工場見える化(システム)

洗浄水監視装置 WWA-001

たまご洗浄機 【特徴】 洗浄性能とやさしさへのこだわり 汚れのひどい原卵をより確実に洗浄するために、 また卵殻に与えるストレスを最小限に抑えるために、 洗卵距離にゆとりを持たせてゆったりとやさしく洗う4本ブラシ方式を採用した洗卵装置です。 処理能力 3,600卵 /時(USW-002) 7,200卵 /時(USW-003) 【詳細】 新開発の特殊ブラシ ブラシは含水効果の高い形状の毛材に研磨剤を練り込んだ新開発の特殊ブラシで、 落ちにくいたまごの両先端の汚れにも際立つ洗卵性能を発揮します。 またブラシの交換や清掃が簡単に行えるように、ブラシはワンタッチ式なのでブラシ交換や清掃が簡単に行えます。 水洗いに対応 錆に強いオールステンレス(SUS304)仕様の機体に加え、防水モーターを採用したことで水洗いに対応していますので、いつまでも清潔にお使い いただけます。 低ランニングコスト 少ない湯量で高い洗浄性能を発揮しますのでランニングコストを低く抑えることが出来ます。また100V電源なので設置が容易です。インラインGPシステムとの連動または単体使用のどちらでも対応できます。

解決できる課題

  • 品質向上
  • 自動化
  • 生産効率改善
