共通ツール│エアフィルター

抗菌除菌脱臭フィルタSFC/SFSシリーズ

参考価格
お問い合わせください

製品・サービスに関する資料

この製品・サービスの資料DL、お問い合わせ

メーカーへ問い合わせる
見積もり依頼

0568-74-1304

対策範囲・効果
（除塵・異物混入リスク低減・清浄度維持効果）

圧縮空気、窒素ガス、炭酸ガスのろ過・抗菌・除菌に対応
SFC307・SFC407は抗菌プレフィルタ、抗菌高性能フィルタ、除菌フィルタの組み合わせ
SFC309・SFC409は抗菌プレフィルタ、抗菌高性能フィルタ、脱臭フィルタ、除菌フィルタの組み合わせ
ろ過度0.01μm、除去効率99.99％に対応
抗菌コンビネーションはろ過度0.1μm、除去効率99％以上に対応
食品衛生法適合材料、FDA適合材料を使用

処理能力・通過性能
（風量：m³/h・圧力損失：Pa・目詰まりしにくさ）

SFC307・SFC309：最大処理流量300L/min（ANR）
SFC407・SFC409：最大処理流量500L/min（ANR）
SFC306・SFC308：最大処理流量360L/min（ANR）
SFC406・SFC408：最大処理流量700L/min（ANR）
SFC806・SFC808：最大処理流量2200L/min（ANR）
SFC330：最大処理流量300L/min（ANR）
SFC430：最大処理流量500L/min（ANR）
SFS10-FP2：処理流量300〜400L/min（ANR）
最大処理流量は一次圧力0.7MPa時の数値
エレメント交換目安は1年、6000時間、または圧力降下0.1MPa

設置・動線条件
（寸法／取付方式／ダクト接続・設置場所）

接続口径：1/4〜1
SFC307・SFC309：Rc、NPT、G 1/4・3/8
SFC407・SFC409：Rc、NPT、G 1/4・3/8・1/2
SFC306・SFC308：Rc、NPT、G 1/4・3/8
SFC406・SFC408：Rc、NPT、G 1/4・3/8・1/2
SFC806・SFC808：Rc、NPT、G 3/4・1
SFS10-FP2樹脂タイプ：ワンタッチ継手φ8、φ10、φ12、Rc1/4、Rc3/8から選択
SFS10-FP2ステンレスタイプ：Rc1/4、Rc3/8から選択
標準流れは左から右
逆流れ仕様にも対応
周囲温度・流体温度：5〜45℃
T形ブラケットによる取付に対応

他設備・システム連携
（空調機・集塵機連携／差圧計・監視連携可否）

他設備・システム連携
圧縮空気、窒素ガス、炭酸ガスの供給ラインに接続して使用
SFC309・SFC409、SFC308・SFC408・SFC808の脱臭フィルタ使用時は、一次側にエアドライヤ、オイルミストフィルタの設置が必要
SFC-FP2シリーズは抗菌プレフィルタ、抗菌高性能フィルタ、脱臭フィルタ、除菌フィルタの組み合わせ構成に対応
SFS10-FP2は除菌フィルタのインラインタイプとして使用可能
差圧管理は圧力降下0.1MPaを交換目安として管理

運用のしやすさ
（交換手順・交換頻度／差圧管理のしやすさ）

エレメント交換目安は1年、6000時間、または圧力降下0.1MPa
交換用エレメント単品形番あり
メンテナンスシールを添付
標準流れ、逆流れの選択に対応
Rcねじ、NPTねじ、Gねじの選択に対応
SFC-FP2シリーズは必要な清浄度や脱臭の有無に合わせて組み合わせを選択可能
SFS10-FP2はクリーンルームで組立・検査・包装

保守・衛生・安全
（清掃・廃棄対応／繊維飛散対策・衛生管理）

食品衛生法適合材料、FDA適合材料を使用
SFS10-FP2は脱脂洗浄に対応
SFS10-FP2はクリーンルームにて組立・検査・包装
抗菌高性能フィルタのエレメント材質はグラスファイバー、ポリプロピレン、PET他
除菌フィルタのエレメント材質はポリプロピレン、ウレタン樹脂、透明ポリアミド樹脂
脱臭フィルタのエレメント材質は繊維状活性炭、PET
ボウル材質はポリアミド樹脂
ドレンコック材質はポリアセタール樹脂
使用環境や使用状況により、交換時期が短くなる場合あり

特徴

食品製造工程向けの抗菌・除菌フィルタシリーズ
圧縮空気、窒素ガス、炭酸ガスの清浄化に対応
食品衛生法適合材料、FDA適合材料を使用
抗菌、除菌、脱臭の必要性に応じて構成を選択可能
ろ過度0.01μm、除去効率99.99％の除菌仕様に対応
インラインタイプのSFS10-FP2は、樹脂タイプとステンレスタイプを選択可能
食品製造工程で使用する空気・ガスラインの清浄度維持をサポート

得意な分野・カテゴリー

パン・菓子

惣菜・調理食品

飲料・乳製品

対象製品カテゴリー詳細

  • 衛生管理
  • 空気清浄・換気システム
  • 消毒・除菌
  • HACCP関連
  • 生産機械接続
  • 自動化システム

製品説明・スペック紹介

抗菌～脱臭～除菌まで大流量を実現。
業界トップクラスの性能と組み合わせで食の安全に貢献。
単品からモジュールまで、要求清浄度に合わせて組み合わせ自在。
使って安心、「食品衛生法適合材料」「FDA適合材料」「食品用NSF H1グリース」を採用。

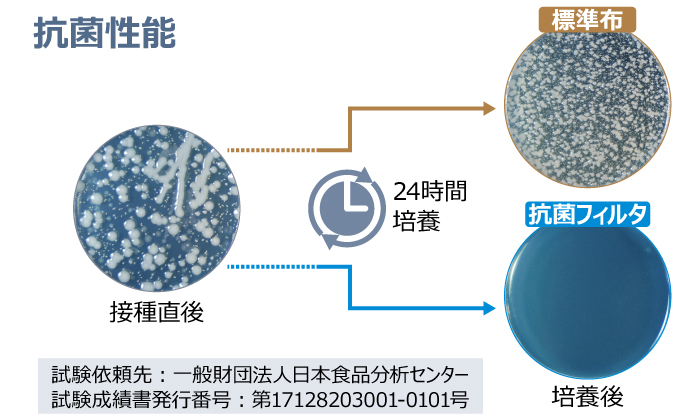

●圧縮空気中の菌を徹底抑制
　・たしかな抗菌力　【抗菌活性値 ４以上】
　・抗菌プレフィルタ、抗菌高性能フィルタで菌をブロック
　・抗菌フィルタに含まれる銀イオンにより細菌を死滅

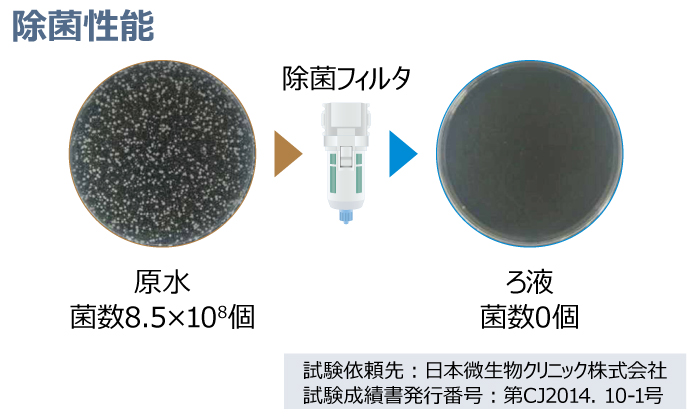

●菌を徹底除去することでブローも安心
　・たしかな除菌力　【細菌捕捉性能 ＬＲＶ１０以上】
　・除菌フィルタは除菌率９９.９９９９９９％の中空糸膜を採用
　・ストロー状繊維の壁面にある超微細孔を圧縮空気が通過する際に菌を捕捉
　・インラインタイプの除菌フィルタも用意
●オイルの臭いを吸着除去
　・繊維状活性炭を採用した脱臭フィルタも用意
　・大きな活性炭吸着面積で、高い吸着性能と長寿命を実現
　・二次側油分濃度0.003mg/㎥以下
