ベルトスタッカー BS-350Ⅱ

オプションで除電装置を備えた高性能スタッカー プリンターやラベラーの最後のローラーを過ぎると包装袋は何の力も加わらず、自重で落ちるだけです。しかし、このベルトスタッカーを使えば、ベルトで挟みながら搬送するので、薄くてコシの無い包装袋も揃えて集積することが可能になります。更に、オプションで除電装置を付ければ、包装袋の静電気を取り除くことができますので、その後の取り扱いが容易になります。

解決できる課題

• HACCP対策
• FSSC22000対策
• 品質向上
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

卓上型手動式ボトルラベラーFHL-1

電源、エアー源が不要です。 表・裏ラベルの2枚貼りも可能です。 多品種、少量生産に最適です。 ラベラー詳細 電源 不要 エアー源 不要 貼付精度 運用に準ずる 貼付対象物 酒類瓶等（φ50～φ100mm） 貼付位置 容器胴面 処理能力 ＭＡＸ１０本／分（運用条件により異なります。） 機器寸法 L:300 x W:390 x H:410(mm) 質量寸法 １０ｋｇ ラベルサイズ Ｗ：５０ｍｍ～１００ｍｍ ラベル巻径 ＭＡＸφ２７０ｍｍ ラベル芯径 φ７６ｍｍ ラベル間隔 1枚貼／2枚貼共に10mm以上

解決できる課題

• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

酒類瓶用２面貼り＆封印ラベラーFT209 Ⅱ

ワークをクランプし、ラベリング後にコの字に折り込みます。 180mL／300mL／720mL／一升瓶対応 ラベラー詳細 電源 ＡＣ１００Ｖ エアー源 ０．５ＭＰａ 貼付精度 ±２．０ｍｍ以上 貼付対象物 酒瓶（180ml/300ml/720ml/一升瓶対応） 貼付位置 容器胴面 処理能力 ＭＡＸ１５枚／分 ラベルサイズ Ｌ：２０ｍｍ～２００ｍｍ Ｗ：１５ｍｍ～１２０ｍｍ ラベル巻径 ＭＡＸφ３００ｍｍ ラベル芯径 φ７６ｍｍ ラベル間隔 ３ｍｍ以上

解決できる課題

• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

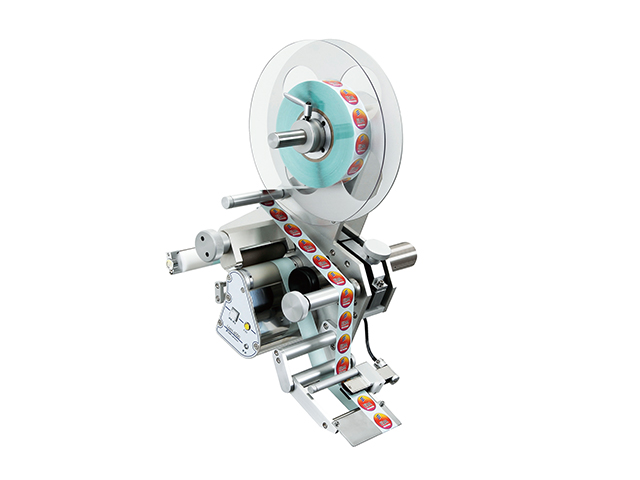

最軽量小型ラベラーFT203

各種フィルム・紙・金属・不織布の原反原紙の検査装置・印刷検査装置に対応します。 今迄のラベラーで困難なスペースでも設置が可能です。 サーボモーター搭載によりラインスピードの変化に追従した貼付が可能です。（エンコーダーの取付が必要です。） ラベラー詳細 電源 ＡＣ１００Ｖ エアー源 不要 貼付精度 ±１．０ｍｍ以上　＊仕様条件により異なります。 貼付対象物 仕様にて検討します。 貼付位置 仕様にて検討します。 処理能力 仕様条件により異なります。 ラベル繰出速度 2~40m／分可変速(ACサーボモーター搭載） ラベル停止精度 進行方向プラスマイナス0.75mm（定速40m／分時） 機器寸法 本体：L268mm x W281mm x H325mm コントローラ：L230mm x W270mm x H330mm（ケーブル長さ3ｍ） 質量寸法 本体：7.5kg コントローラ：7.5kg ラベルサイズ Ｌ：１７ｍｍ～５０ｍｍ Ｗ：１５ｍｍ～５０ｍｍ ラベル巻径 ＭＡＸφ１７０ｍｍ ラベル芯径 φ７６ｍｍ ラベル間隔 3mm以上

解決できる課題

• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

小・中容器用中高速ＲＵＤラベラー（中高速仕様）

φ２４ｍｍ～φ６４ｍｍの円筒容器に対し、工具レスによるサイズアジャストが可能です。　＊特許出願中！ ラベラー詳細 電源 ＡＣ１００Ｖ エアー源 ０．５ＭＰａ　＊印字機仕様により必要になります。 貼付精度 ±１．０ｍｍ以上 　＊仕様条件により異なります。 貼付対象物 円筒容器（φ２４ｍｍ～φ６４ｍｍ） 貼付位置 容器胴面 処理能力 ＭＡＸ１５０枚／分　＊仕様条件により異なります。 機器寸法 L:2,000 x W:1,200 x H:1,200(mm) ラベルサイズ Ｌ：１０ｍｍ～２００ｍｍ Ｗ：１５ｍｍ～１２０ｍｍ　　 ラベル巻径 ＭＡＸφ３００ｍｍ ラベル芯径 φ７６ｍｍ ラベル間隔 ３ｍｍ以上

解決できる課題

• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

オートラベラー (自動ラベル貼付機) VJ 9550

オートラベラーの VJ 9560 は、最新の高度技術でラベル印字とラベル貼付けまでを 1 台で実行します。 【印字・貼付の機能を1台に集約】 1 つのタッチパネルで印字・貼付の設定を行えるため扱いやすいラベラーです。 コンパクトであるため、狭いスペースへの設置もご検討いただけます。 【機械調整が不要】 機械全体を精密に制御する「インテリジェントモーション技術」を搭載。 ラインの速度やラベルのサイズを変更する際に、機械を手作業で調整する必要がありません。 ラベルとインクリボンの経路がシンプルであり、60 秒以内で交換ができる使いやすさに定評があります。 コントローラはタッチパネル式で操作がしやすい設計です。 【貼付ミス・故障が起こりにくい】 ラベルが詰まる・シワになる・正しい位置に貼れないなど、これまでのラベラーで発生していたトラブルを低減する「ダイレクトアプライ機能」を標準搭載しています。 この方式ではタンプ装置・アーム・エアーを使用せず、包材に対して滑らかにラベルを貼り付けます。 ※ダイレクトアプライ方式は箱の側面および高さ一定の箱の上面に対応しています。 【側面貼り・角貼り・上面貼り・前面貼りに対応】 側面貼りを標準仕様とする本機は、オプションで角貼り・上面貼り・前面 貼りにも対応します。 ラベルのサイズは複数種から選択でき、お客様ご指定のラベルの利用もご検討いただけます。 段ボールや外箱はもちろん、ラップフィルム、紙箱、その他、惣菜や弁当などの食品ラベル貼付にもお使いいただけます。

解決できる課題

• 経費削減
• 人手不足解決
• SDGS対策
• 品質向上
• コスト削減
• 自動化
…

• 充填・包装・ケーサー
• ラベル貼り装置

ハリーペッタン・ロータリ

東洋スマートテックのハリーペッタン・ロータリは、ユニークな回転型で、高速、多品種の袋にラベル貼りが可能です。 従来からある標準機のハリーペッタン（ボードン袋８～15号や一部のスタンド袋に対応）や 小型卓上型のハリーペッタン・ミニー（ボードン袋９～14号や一部のスタンド袋、特殊長尺袋、ポリ袋に対応）で 対応の難しかったチャック付き袋や厚手袋、スタンド袋、アルミパウチ等に高速で正確な自動ラベル貼りが可能です。 特 長 ・従来機で対応の難しかったチャック付き袋や厚手袋、スタンド袋、アルミパウチ等に 高速で正確な自動ラベル貼りが可能で多用途の汎用性があります。 ・自社開発の袋供給装置は多数の特許を取得しており、静電気などに左右されない確実な 袋の供給が可能。 ・ラベル貼りの運転中にも袋の補充、供給が可能 ・高速処理スピード（最速約0.8秒/サイクル・・・袋サイズによる）&高耐久性 ・ＡＣサーボモーター使用により安定した搬送、ラベルスピード調整（正確なラベル貼り）が可能 ・袋2枚供給や、ラベルなし、供給袋残量なし、ラベルロール残量なし等、各種異常検知機能付き ・多言語対応（標準で日本語、中国語、英語　表示可能　その他はご相談ください。） ・大容量袋供給部（約500枚、製品仕様による）、大容量袋集積部 仕 様 モデル名： TOYO-PPA ハリーペッタン・ロータリ 運転速度： 最速約4500pcs/ｈ（運転速度を1 時間計算した場合、袋サイズによる） 本体サイズ： 本体部　L2240mm×W642mm×H1681mm 本体重量： 150ｋｇ 材質：　　　 アルミ合金、ステンレス、ABS樹脂、ポリウレタン樹脂、ポリ塩化ビニル板、ポリプロピレン板,ポリカーボ等 ラベル： 台紙巾20mm~100mm ラベル巾18mm~95mm ラベル⾧さ18mm~150mm ロール外径Φ200mm（オプション最大Φ300mm） 紙管内径Φ40mm/Φ76mm 袋サイズ： 袋巾140mm～240mm 袋⾧(170mm)～380mm 使用電力： AC100V 15A エアー： 0.6Mpa 使用環境： 5～40℃ オプション ・ラベル用プリンター追加　 ・袋の種類の追加 ・その他特殊も対応いたしますので、ご相談下さい。

解決できる課題

• 充填・包装・ケーサー
• ラベル貼り装置

高速空袋用ラベラー　ハリーペッタン

中小企業投資補助金 カタログ型　に登録されました。 東洋スマートテックのハリーペッタンは、高速でボードン袋(0.015～0.02mmの薄さも可能) やスタンド袋（オプション対応）、テープ付きシートフィルムやアルミパウチ等に正確な自動ラベル貼りが可能です。 仕 様 モデル名： TOYO-HP ハリーペッタン 運転速度： 最速約4200pcs/ｈ（運転速度を1 時間計算した場合、袋サイズによる） 本体サイズ： 本体部　L1180mm×W690mm×H1410mm（伸縮型出口製品受け箱は格納時） 本体重量： 140ｋｇ 材質：　　　 アルミ合金、ステンレス、ABS樹脂、ポリウレタン樹脂、ポリ塩化ビニル板、ポリプロピレン板など ラベル： 台紙巾20mm~100mm ラベル巾18mm~95mm ラベル⾧さ18mm~150mm ロール外径Φ200mm 紙管内径Φ40mm/Φ75mm 袋サイズ： 袋巾150mm~320mm 袋⾧250mm~450mm 使用電力： AC100V 5A エアー： 0.6Mpa 使用環境： 5～40℃

解決できる課題

• 利益率改善
• 経費削減
• 人手不足解決
• 品質向上
• コスト削減
• 自動化
…

• 充填・包装・ケーサー
• ラベル貼り装置

18L缶用防爆ラベラー　FEP-209

サイド貼り（シリンダー貼り付け方式）にも対応します。 ラベラー詳細 電源 不要 エアー源 ０．５ＭＰａ以上 貼付精度 ±２．０ｍｍ以上 貼付対象物 １８Ｌ缶、ドラム缶等 貼付位置 製品側面 処理能力 ＭＡＸ１５枚／分 ラベルサイズ Ｌ：1００ｍｍ～1７０ｍｍ Ｗ：1５０ｍｍ～２００ｍｍ ラベル巻径 ＭＡＸφ３００ｍｍ ラベル芯径 φ７６ｍｍ ラベル間隔 ３ｍｍ以上

解決できる課題

• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
• 生産効率改善

• 充填・包装・ケーサー
• ラベル貼り装置

上面貼り用ラベラー(LMUe6000-JM)

■製品上面へのラベル自動貼りを手軽に実現する 上面貼りラベラー 「LMUe6000-JM」は、製品の上面にラベル貼りを行うための汎用タイプ(標準機)の上面貼りラベラーです。生産現場で使いやすい便利な機能を搭載し、包装後工程での製品上面への手軽なラベリングを実現します。 コンベヤなしのスタンドタイプ、プリンタ搭載タイプもラインナップし、用途に合わせてお選びいただけます。パッケージ化されているので短納期での導入も可能です。 ▼用途例 ・アイスクリーム・ゼリー・プリン等の各種カップ容器のフタへのラベル貼り ・小箱・化粧箱等の天面へのラベル貼り ・トレー容器へのラベル貼り ・ボトル天面へのラベル貼り 【便利な機能・特長】 １.本体ログ機能でトラブル発生時も安心 ２.オートティーチング機能でラベル交換がスムーズ ３.ラベル貼付位置などの設定が品種毎に登録可能 ４.タッチパネルで簡単操作 ５.生産能力に合わせたコンベヤ速度の設定が可能

解決できる課題

• 人手不足解決
• 品質向上
• 自動化
• 生産効率改善
