シグナルウォッチャー

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

食品工場DXソリューション

設備稼働のあらゆるデータを収集し、様々な表現で見える化。生産効率化のヒントを発見し、食品製造プロセスの改善に貢献するシステムです。 お客様のご要望に合わせて、稼働監視、トラブル管理、生産進捗管理、予兆保全等をカスタマイズ製作いたします。

解決できる課題

• 利益率改善
• 品質向上
• 歩留まり改善
• 自動化
• IoT、DXの活用
• 生産効率改善
…

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

Y’s-SF Scheduler（生産スケジューラー）

迅速かつ正確な計画立案で納期回答を短縮・機会損失を最小限に ■Y’s-SF Schedulerとは？ 「いつ」「どこで(どの設備で)」「何を」「どの順番で」製造するか、多品種多工程の作業計画(工程スケジュール)を高速に作成するためのシステムです。設備や作業員の負荷状況、段取り替えなどを考慮した効率の良い計画を立てることが可能です。精度の高い計画により製造リードタイム短縮・在庫圧縮による生産性改善が見込まれ、計画作業の属人化解消につながります。 ■機能一例 ・資源ガントチャート 　　受注・生産・購買・在庫を紐付けて表示します ・オーダーガントチャート/作業テーブル 　　作業指示や、納期の把握・回答に利用できます ・製造BOMウィンドウ 　　製造BOMやマスタの登録、編集が簡単に行えます ・負荷グラフ 　　日/週/月別で資源ごとの負荷の過不足を把握できます ・差立てビュー 　　設備や作業員ごとに、その日に着手すべき作業が確認できます ・PSI表 　　需要・供給・在庫の推移を一覧で表示します

解決できる課題

• 利益率改善
• 経費削減
• 人手不足解決
• コスト削減
• 歩留まり改善
• 自動化
…

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

次世代型販売支援システム　PieceWorks Smart

PieceWorks Smartは、食品卸・製造加工業向けに開発された業務支援システムです。 製造計画、製造実績、在庫、原価、販売情報を統合管理し、食品工場の業務全体を「見える化」することで、生産効率の向上とコスト削減を実現します。 また、トレーサビリティ機能や需要予測などのデータ活用機能を備えており、経営判断を支援する情報基盤として活用できます。 クラウド・オンプレミスの両環境に対応し、企業ごとの業務に合わせた柔軟なシステム構築が可能です。 食品工場のDX推進や業務効率化を支える統合管理システムです。

解決できる課題

• 利益率改善
• 経費削減
• コスト削減
• 生産効率改善
• 見える化
• ペーパーレス
…

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

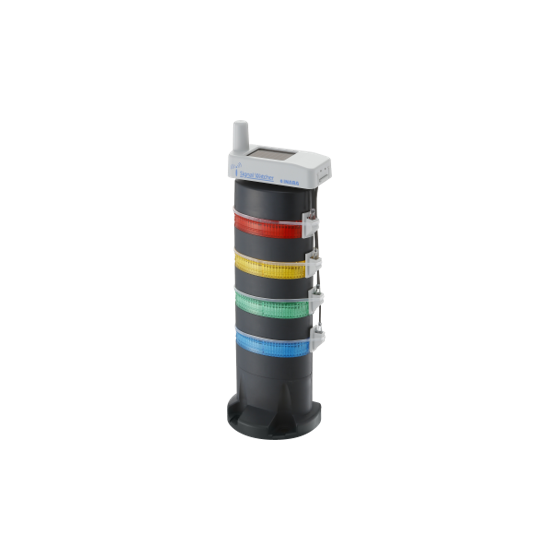

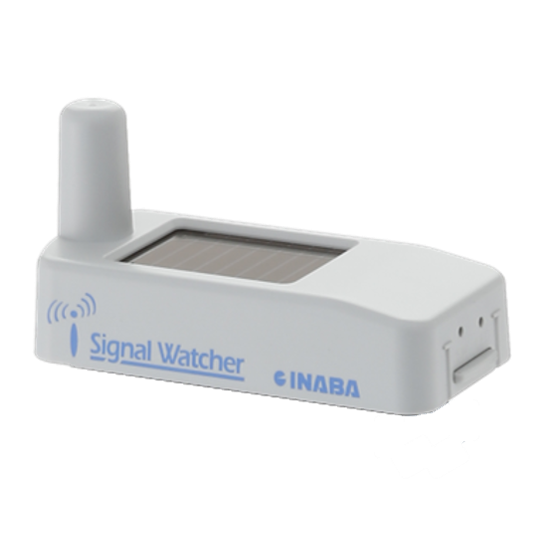

シグナルウォッチャー

稼動監視等の「装置の見える化」実現！ メーカー問わず各社の積層表示灯に後付けでIoT化。 【特長】 1.手軽に装置の見える化実現！ 【導入事例】 ・シグナルウォッチャーは既存の設備に後付けするだけで稼働状況が「見える化」できます。 　⇒稼動状態を分析して生産効率の改善に貢献。ガントチャートにすると、稼動率低下の要因が一目瞭然。 　⇒定点観測すれば、設備の予兆保全も可能。機械の不調を把握し、早めのメンテナンス。 【導入メリット】 1.設備の現状を見える化 　⇒リアルタイムで状況確認、集計作業も安易に。 2.稼働状態を分析して生産効率の改善に貢献 　⇒ガンチャートにすると、稼働率低下の要因が一目瞭然。 3.定点観測すれば、設備の予兆保全も可能 　⇒機械の不調を把握し、早めのメンテナンスが可能。 ■ほぼ全ての表示灯に取り付け可能！ ・設備を見える化することで稼働状態を分析して生産効率の改善に貢献します。 　⇒既存の表示灯はそのままで、ユニットを後付けするだけで簡単に取り付けられます。 　⇒国内外を問わずほとんどの積層表示灯に取り付け可能。 ■外部電源不要！メンテナンス不要！ ・電源部には室内用ソーラーパネルを搭載。室内照明下での運用が可能です。 バックアップ用のCR一次電池も搭載しており、ソーラーパネルから充分な給電がない場合でも長期運用が可能です。 ※ソーラーパネル動作では、設置場所に一定以上の照度（明るさ）が必要です。 ■表示灯の多様な点灯パターンに対応 ・点灯/消灯のみならず、点滅（低速・高速）、瞬時点灯/瞬時消灯も取得可能。最大4灯に対応。 ■稼働監視を簡単実現するソフトウェア ・リアルタイムに「見える化」 点灯、消灯、低速点滅、高速点滅、ワンショットといった多様な点滅パターンに対応。 送信機からのデータをリアルタイムに「見える化」。簡単に稼働監視を実現します。 ・ガントチャートと簡易な「分析機能」を搭載 ガントチャートで稼働率が一目瞭然。点灯（点滅）の積算時間・積算回数といった稼働率分析が可能。 CSV出力すれば、詳細分析する際のデータとしての利用が可能に。 ※シグナルウォッチャー用稼働監視ツール　Seagull Viewerご使用には、当社製ゲートウェイ「NE-GW001A」が必要です。他のEnOcean受信機ではご使用になれません。 【仕様】 名称 シグナルウォッチャー 型名 SE-SW001A 一般仕様 電源仕様 室内用ソーラーパネルおよび補助電池（CR2032） 動作温度 / 湿度範囲 -10℃～50℃ / 20%～80% RH（結露なきこと） 保存温度 / 湿度範囲 -20℃～60℃ / 20%～95% RH（結露なきこと） 無線部仕様 EnOcean無線 通信方式 ：単信方式 通信周波数 ：928.35 MHz 変調方式 ：FSK 通信速度 ：最大125kbps 通信距離 ：見通しのよい環境で30 m以内 アンテナ仕様 ヘリカルアンテナ（ANT300） センサ部仕様 信号灯検出光 赤 / 黄 / 緑 / 青 / 白とそれらの近似色 ※発光色の判別機能はなし 感度調整機能 なし（ 固定） センサ入力ch 最大4ch センサ判定出力 点灯 / 消灯 / 点滅（高速・低速） 瞬時点灯（ONワンショット） / 瞬時消灯（OFFワンショット） インタフェース スイッチ（SW） Teach-inデータ送信用 / 電源ON/OFF用 ステータスLED データ送信確認 / 電源ON/OFF確認用（赤色1灯） サイズ・質量等 筐体寸法 70×34×16 mm（突起部含まず） 質量 約30 g（本体のみ、内蔵電池含む） 適合信号灯直径 〇天面へ直接貼付けの場合 平面取付の調整ができればΦ寸法に制約はありません。 〇取付台使用時　オプション品（別売） Φ30～Φ65 mm 主な筐体素材 ASA樹脂 規格等 RoHS規制 RoHS準拠 電波法 国内電波法準拠（技適番号：206-000372） 耐振動性 33.3Hz/2.2G、XY方向：2h、Z方向：4h 防水・防塵 非対応 その他 補助電池寿命 約5年（常温、無照明下、送信間隔 1時間に数回程度） ※設置環境や動作状態によっても異なります。 オプション品（別売） シグナルウォッチャー取付台（SE-SWP01A）

解決できる課題

• 利益率改善
• 人手不足解決
• 品質向上
• IoT、DXの活用
• 省スペース
• 見える化

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

PT-V18WB

静電容量方式の18.5インチサイズタッチパネル表示器にクアッドコアCPU インテル Atom プロセッサ E3940 を搭載したファンレス仕様のタッチパネルコンピュータです。 筐体全体にステンレススチール（SUS430）を採用することで、強度が強く錆びにくく食品加工の現場など衛生的な環境で求められるシステムや装置への組み込みに適しています。また、筐体全体はIPX2の防滴対応、フロント部はIP65（防塵・防滴）規格に準拠しているため、食品・水産・薬品・板金加工工場などの水を扱うような場所への設置に適しており、清掃も簡単に行うことが可能です。 拡張インターフェイスでは、1000BASE-T、USB3.2 Gen1（USB3.0）、DisplayPort、アナログRGB、シリアルポートなどを搭載。また無線LANとBluetooth経由で様々なデバイスに接続が可能な無線モデル（PT-V18WB-210DR）もご用意しています。

解決できる課題

• IoT、DXの活用
• 制御機器更新
• 生産効率改善

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

サーモプロセスモニターE-Val Pro

ディスプレイ付き熱電対システムです。リアルタイムに測定値を確認する事が出来、F値管理にお役立て頂けます。 計測・分析・検査：湿度計、データロガ、圧力計 ■製品・技術・サービスの概要 小型で持ち運びの容易な熱電対システムです。 Ellab社の熱電対システムは80年近い歴史を誇ります。本製品は最新型サーモプロセスモニターとなります。 現在はディスプレイも付き、3㎏と小型・軽量のため手軽に持ち運び頂けます。 ■製品の特長 特長① リアルタイムでF値の確認をする事が出来ます。 特長② 持ち運び可能なサイズ・重量 特長③ ディスプレイ付きで操作も容易。 特長④ Ellab社製データロガーと同じソフトウェアで操作をする事が出来ます。 特長⑤ 日本国内でのメーカ校正実施可能（東京都内に校正設備完備）

解決できる課題

• 利益率改善
• 経費削減
• IoT、DXの活用
• 見える化

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

デバイスゲートウェイ

PLC等の生産現場の稼働情報を取得し、IoTサービスへ橋渡しをするデータアクセスユニットです。簡単な設定で170機種以上の機器にアクセスし、OPC UA、MQTT、HTTP、FTPなど多彩な上位通信に変換します。エッジとしてアクション機能によるロジック実行も可能で、短期間でIoTシステムの導入が可能となります。

解決できる課題

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

iRAYPLE 産業用コードリーダ

iRAYPLE R3000／R5000／R7000シリーズは、AIを搭載した産業用固定式コードリーダです。 バーコードやQRコードなどを高速・高精度に読み取り、製造工程のトレーサビリティ管理や、物流・仕分け工程の自動化に活用できます。汚れや欠損など読み取りにくい状態のコードにも対応し、安定した読み取りを実現します。 用途に合わせて、コンパクトな近距離読取り向けのR3000、高速・広視野に対応するR5000、最大25MPの高解像度カメラで広範囲を一括読取りできるR7000をラインナップ。撮像距離や対象範囲に応じて最適な機種を選択できます。 専用ソフトウェア「EasyID」により、フォーカスや露光時間、読取りコードなどの設定を簡単に行うことができ、製造ラインへの導入・設定作業の負担軽減にもつながります。 ・AIによる高精度なコード読取り ・バーコード・QRコードなどの読取りに対応 ・汚れ・欠損などの低品質コードにも対応 ・最大25MPの高解像度モデルをラインナップ ・近距離から2mを超える撮像距離まで幅広く対応 ・複数コードの一括読取りに対応 ・製造工程のトレーサビリティ管理に活用可能 ・物流・仕分け工程の自動化に対応 ・専用ソフト「EasyID」で簡単設定

解決できる課題

• 人手不足解決
• 品質向上
• コスト削減
• 自動化
• IoT、DXの活用
• 生産効率改善
…

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

I/Oキャッチャー

既存設備の信号線に後付けするだけでON/OFF信号を他機器に飛ばせます。 生産現場のIoT化に『I/Oキャッチャー』は、積層表示灯などの信号線に後付けするだけで、 ON/OFF信号を他機器やPLC等に出力することができるセンサです。 信号線を挟み込むだけと取り付けが容易なため、既設装置の配線や ソフトウェア変更の手間をかけずに、I/O信号を取り出せます。 新設のIoT機器や管理システムとの連携も可能で、 FA機器装置を使っている現場にも好適です。 【用途例】 ■装置のIoT用センサ ■設備の異常を知らせる機器追加（回転灯・ブザーなど） ■設備トラブル時の管理員呼び出しシステム ■「チョコ停ウォッチャー」や「マルチカメラドライブレコーダ」のトリガー入力 【特長】 ■信号線をクランプするだけで、制御信号(直流微弱)のON/OFFを横取りできます ⇒既設装置のハードウェア配線やソフトウェア変更の手間をかけずに、簡単にI/O信号を取り出せます。 ■微弱な「直流電流」を検知できます ■ターン数で検出電流を調整 ■小型で軽量。配電盤内でも取付可能 【仕様】 仕様 名称 I/Oキャッチャー 型名 SE-CS001A 一般仕様 電源電圧 DC12～DC24 V ±10% 消費電力 120 mW（電源電圧＝12 V）、240 mW（電源電圧＝24 V） 動作温度 / 湿度範囲 0℃～60℃ / 85%RH以下（結露なきこと） 保存温度 / 湿度範囲 -20℃～70℃ / 85%RH以下（結露なきこと） センサ部仕様 検知可能ON時最大電流 500 mA（周囲温度25℃未満）、300 mA（周囲温度25℃以上） 検出しきい値 10 mA ±5 mA（地磁気および周囲温度の影響を含む） ヒステリシス 1 mA（Typ.） 対象検知電線径 φ5.0 mm（Max）〈1ターン時〉 φ2.7 mm（Max）〈2ターン時〉 対象検知電線仕様 単電線（＋,－両方同時クランプは、検知できません） 制御出力 Nchオープンドレイン出力（NPNオープンコレクタ出力同等） 負荷電圧30 V以下、負荷電流100 mA以下 残留電圧 0.1 V以下（負荷電流10 mA未満の場合） 1.0 V以下（負荷電流10～100 mAの場合） 応答性 ON/OFF出力ともに200 ms以下 制御出力線過電流保護 PTC方式 復帰時間：過電流検知から正常電流値復帰後、25℃で1分 （温度により最大約10分） 引き出しケーブル仕様 φ4　3C（0.2 mm^2 × 3本）　2 m サイズ・質量等 筐体寸法 約61×17.4×22.6 mm（本体のみ、突起含まず） 質量 約60 g（配線部含む） 主な筐体素材 筐体：66ナイロン その他 輸出令判定 非該当

解決できる課題

• 利益率改善
• 人手不足解決
• 品質向上
• IoT、DXの活用
• 省スペース
• 見える化

• IoT・生産管理・効率化システム
• 食品工場見える化（システム）

レトルト製品全自動殺菌工程の稼働監視

【製品・技術・サービスの概要】 レトルト製品全自動殺菌工程の稼働監視を三菱電機製SCADAのGENESIS64、 データの可視化・分析をWingArc1St製BIツールのMOTION BOARDを用いて実現。 【製品の特長】 特長① 食品製造現場にある充填包装機、搬送機、殺菌機など 様々な設備の通信プロトコルをEdgecrossやMELSEC　iQ-Rで容易に収集します。 特長② FAとITのデータを繋ぐIoTプラットフォームGENESIS64で生産設備の様々なデータの監視・分析 特長③ マルチブラウザ対応でパソコン・タブレット・スマートフォン・ウェラブル機器など 豊富な手段で見える化 特長④ 収集したデータをノンプログラミングで可視化・分析し、改善のアクションに繋げます

解決できる課題

• 自動化
• IoT、DXの活用
• 生産効率改善
• ペーパーレス
