I/Oキャッチャー

製品説明・スペック紹介

既存設備の信号線に後付けするだけでON/OFF信号を他機器に飛ばせます。
生産現場のIoT化に『I/Oキャッチャー』は、積層表示灯などの信号線に後付けするだけで、
ON/OFF信号を他機器やPLC等に出力することができるセンサです。

信号線を挟み込むだけと取り付けが容易なため、既設装置の配線や
ソフトウェア変更の手間をかけずに、I/O信号を取り出せます。

新設のIoT機器や管理システムとの連携も可能で、
FA機器装置を使っている現場にも好適です。

【用途例】
■装置のIoT用センサ
■設備の異常を知らせる機器追加（回転灯・ブザーなど）
■設備トラブル時の管理員呼び出しシステム

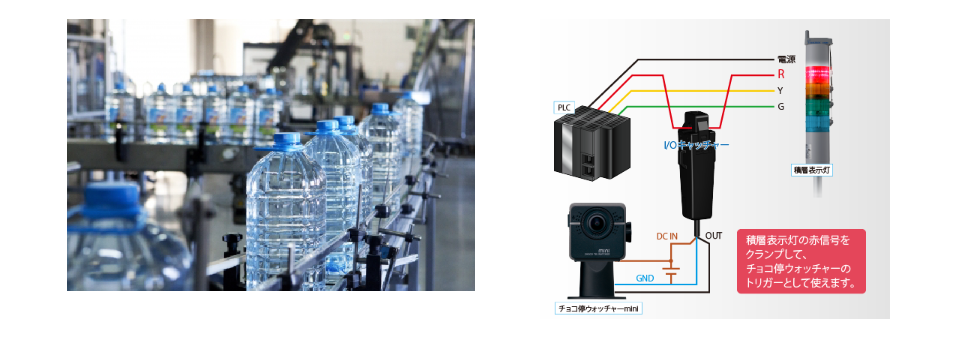

■「チョコ停ウォッチャー」や「マルチカメラドライブレコーダ」のトリガー入力

【特長】
■信号線をクランプするだけで、制御信号(直流微弱)のON/OFFを横取りできます
⇒既設装置のハードウェア配線やソフトウェア変更の手間をかけずに、簡単にI/O信号を取り出せます。
■微弱な「直流電流」を検知できます

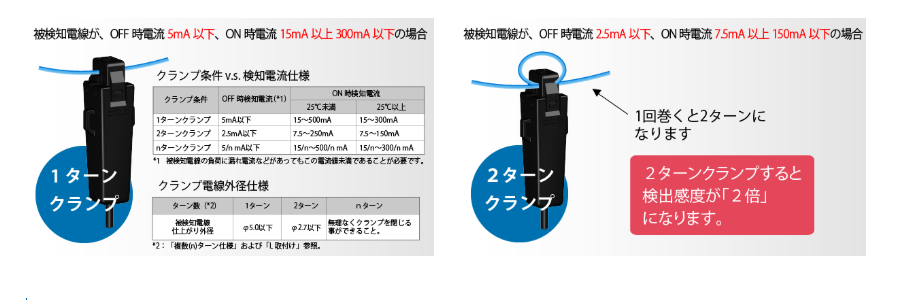

■ターン数で検出電流を調整
■小型で軽量。配電盤内でも取付可能


【仕様】

仕様
名称 I/Oキャッチャー
型名 SE-CS001A
一般仕様 電源電圧 DC12～DC24 V ±10%
消費電力 120 mW（電源電圧＝12 V）、240 mW（電源電圧＝24 V）
動作温度 / 湿度範囲 0℃～60℃ / 85%RH以下（結露なきこと）
保存温度 / 湿度範囲 -20℃～70℃ / 85%RH以下（結露なきこと）

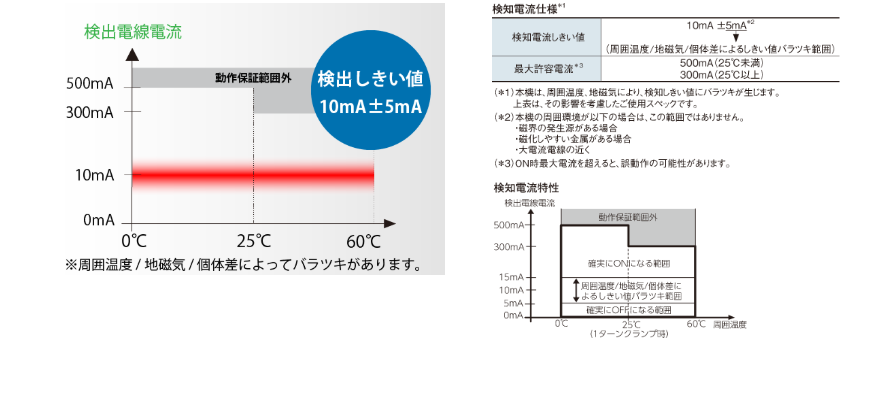

センサ部仕様 検知可能ON時最大電流 500 mA（周囲温度25℃未満）、300 mA（周囲温度25℃以上）
検出しきい値 10 mA ±5 mA（地磁気および周囲温度の影響を含む）
ヒステリシス 1 mA（Typ.）
対象検知電線径 φ5.0 mm（Max）〈1ターン時〉
φ2.7 mm（Max）〈2ターン時〉
対象検知電線仕様 単電線（＋,－両方同時クランプは、検知できません）
制御出力 Nchオープンドレイン出力（NPNオープンコレクタ出力同等）
負荷電圧30 V以下、負荷電流100 mA以下
残留電圧 0.1 V以下（負荷電流10 mA未満の場合）
1.0 V以下（負荷電流10～100 mAの場合）
応答性 ON/OFF出力ともに200 ms以下
制御出力線過電流保護 PTC方式
復帰時間：過電流検知から正常電流値復帰後、25℃で1分
（温度により最大約10分）
引き出しケーブル仕様 φ4　3C（0.2 mm^2 × 3本）　2 m
サイズ・質量等 筐体寸法 約61×17.4×22.6 mm（本体のみ、突起含まず）
質量 約60 g（配線部含む）
主な筐体素材 筐体：66ナイロン
その他 輸出令判定 非該当
