FOODTOWNアドバイザー画像検査装置を徹底解説!

画像検査装置とは?

画像検査装置とは、食品工場内でも多くの検査工程や方法があるなかで製品の外観検査を行う手法の一つです。画像処理装置を用いて検品、検査を行っている工程も数多くありますが、食品製造工場で代表的な検査工程として賞味期限印字検査では広く採用されています。

画像検査装置を採用する理由として、自社製品で外観キズや欠陥のある製品が流通してしまった場合、クレームの発生事故に繋がる可能性もあり、顧客からの信用も失ってしまうことに繋がりかねません。
これまでは「製品に傷やへこみがないか、異常がないか」という検査は人の目視により行われていました。人の目による目視検査のメリットとして、様々な異常に対して適切に対応ができるという点で装置で自動化してしまっては判定できない異常や良否判定が難しい製品も検査が可能です。

しかし、一日に何千何万といった製品の検品を検査員だけの目視検品に頼っていては人手不足や人件費の高騰、人為的ミスの影響も受けてしまう可能性が高くなります。検査を自動化することで製品の品質面担保、検査効率アップ、省人化に繋げていくことが可能となります。
画像検査装置の使用用途、選定ポイントについて解説します。

  • 画像検査装置の種類、原理、使用用途について

    画像検査装置の原理について

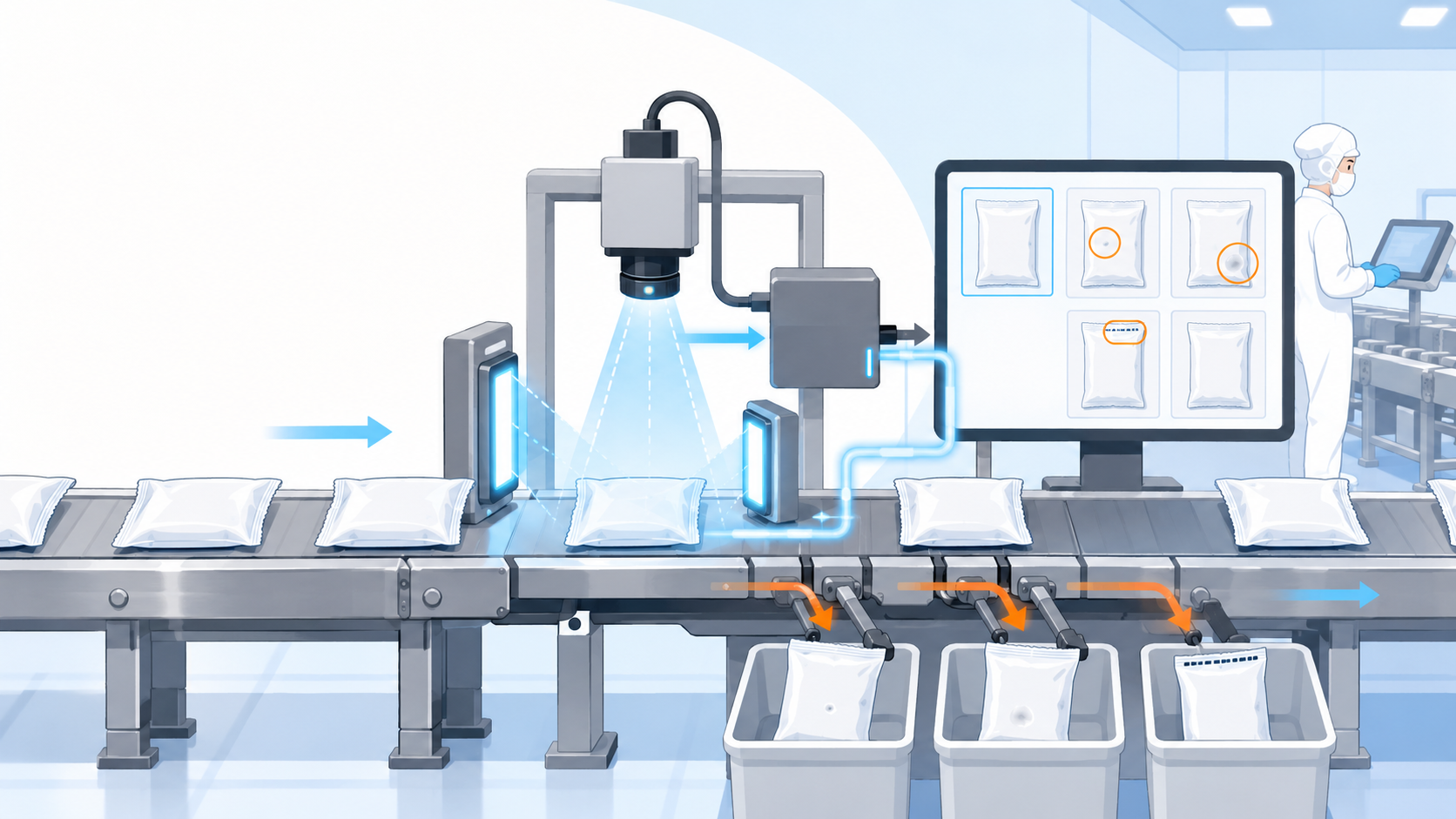

    画像処理方式は、カメラで撮像したデータを画像処理装置で処理し、欠陥や不具合の検査を行います。
    目視検査における人の目をカメラとし、人の脳を画像処理装置コントローラとして置き換えてイメージすることができます。
    画像処理検査ではあらかじめ良品の製品情報を登録しておき、カメラで撮影した対象製品データと照合して良否判定を行います。

    使用用途として
    ・製品のキズやひび割れ(クラック)の検査工程
    ・製品の形状、欠け、バリ、汚れ、凹み、嚙み込みの検査工程
    ・規定寸法やサイズ違いの検査工程
    ・製品の変色の検査工程
    ・個包装の賞味期限印字検査

  • 画像検査装置価格について

    画像処理装置はカメラ、レンズ、照明、画像処理装置コントローラで構成されています。
    画像検査装置一式としては本体合計参考価格は約300万円~500万円ほどになります。
    導入を検討する際は、各機器の仕様やスペックに応じて価格も変動していきます。
    まずは検査したい製品情報、達成したい目的の検討から行います。

  • 画像検査装置選定ポイント、導入時の確認ポイントについて

    画像処理装置はカメラ、レンズ、照明、画像処理装置コントローラで構成されています。
    各構成機器の選定の根拠となるのは、検査対象製品と検出したい不具合内容と不具合レベルです。
    製品情報と解決したい不具合、目的を明確にすることが非常に重要です。その情報を踏まえて構成機器の選定を行っていきます。

    カメラは検査対象物の色、搬送測度、検査したい項目内容などによって選定します。
    レンズは視野を基準に選定していきます。検査対象物の大きさや検査範囲が影響します。

    証明は検査対象物の材質、色、検査したい項目内容をもとに選定していきます。
    画像処理装置コントローラにはカメラで撮像した画像情報が送られてきます。
    送られてきた画像情報を内部処理加工することで検出したい不具合を強調させるといった機能、役割があります。

    検査基準の設定でどういったレベルまでをOK判定、どのレベルからNG判定するといった基準も画像処理装置コントローラから設定します。

  • 画像検査装置導入後のトラブル事例と事前対策ポイントについて

    トラブル事例
    画像検査装置で実際に流れている製品は良品であるが、検査誤判定での排出が多く調整を行った。
    調整生産再開後、良品として搬送されている製品から異常品が見つかった。

    原因①
    検査誤判定での排出が多かったため調整を行ったが、調整後のテスト確認を行わず生産再開した。
    原因②
    画像検査装置の操作、調整マニュアルが整備されていない、調整担当者が技術不足。

    対策①
    調整を行った際には、生産再開前には必ずテストピースなどを用いて動作確認を行う。
    対策②
    画像検査の調整を行う知識や技量の確認を行う。

製品詳細確認・カタログ無料ダウンロード可能

  • 検査・検品
  • 画像検査装置

ラベル検査システム HVS-LC/-CVシリーズ

▼食品表示ラベルの印字検査に  ・4つの検査機能(文字認識・パターンサーチ・色面積・バーコード)を搭載  ・高解像度500万画素のOCRカメラによる安定した文字読取能力  ・最大800万枚の全画像保存でトレーサビリティに対応  ・1万品種(オプション)のラベルを登録・検査可能 ▼食品表示ラベル・POPシールの貼り間違いや印字内容を検査  HVSシリーズはラベル有無・貼り間違いはもちろん、  消費期限、バーコード・印字欠けなど全情報の高精度な印字検査を実現します。 ▼検査事例  高解像度500万画素のカメラを搭載し、安定したラベル検査が可能です。  4つの検査機能(文字認識、形状認識、色面積、バーコード)により、下記のような印字の検査が可能。  設定次第で、その他の項目も検査できます。ラベル検査システム HVSシリーズのご紹介 ▼ラベル検査専用ソフトを搭載  ・かんたん操作    タッチパネルで直感的に操作が可能    品種追加が3 分以内で行えます  ・拡張性(オプション)    工場事務所から検査状況把握や    品種データの調整及び他ラインへの    コピーが可能  ・トレーサビリティに対応    [最大800万枚]の全画像保存が可能    全検査結果をcsv形式で保存可能  ・バーコード検査    バーコードに含まれる可変情報(日付・    曜日・便・棚下げ時間など)を自動で    変更して検査可能 ▼デモ機貸出サービス   実際の検査機を一週間程度、現場の生産ラインに設置してオンラインテストするサービスです。   導入前に性能・操作性をお試しいただくことが可能です。ぜひご利用ください。

解決できる課題

  • 経費削減
  • 人手不足解決
  • 自動化
  • 制御機器更新
  • 検査・検品
  • 画像検査装置

印字検査システム CVシリーズ

【特長】 ◯高性能カメラで印字抜けを検知! ◯1文字ずつを切り出し、細かく判定 ◯お使いのシール機に後付可能(一部機種) 賞味期限の誤字や印字モレによる製品回収は企業に大きな打撃を与えます。 また、企業にとってはコストダウンのための自動化や省人化への対応も大きな課題となっています。 これらをはじめ、さまざまな印字検査システムのお悩みを解決するため、私たちは機種の絞り込みだけでなく、周辺機器・関連装置のご提案、そして将来的に考えられる仕様までを徹底的に検討し、総合的なプロデュースをいたします。 ・画像処理(文字認識)に応える画像センサ ・31万画素高画質カメラ 倍速プログレッシブ駆動方式のCCDの採用により、640×480万画素を16msで転送可能。高速ラインでも高精度な画像処理が可能です。 ・見やすい高解像度モニタ 高解像度なSVGA(800×600ドット)モニタ出力を採用しました。従来に比べ非常に多くの情報を一度に表示できるため、コンソールで画面を切り替えたりせずに、一度に運転の状況を把握できます。 【標準セット内容】 コントローラ 1 RGBモニタ 1 カラーカメラ 1 RGBモニタケーブル3.0m 1 カメラケーブル3.0m 1 白色ドームΦ120 1 高解像度・レンズ16mm 1 制御ボックス(塗装鉄製) 1 専用接写リングセット 1 シグナルタワー(青・赤) 1 LED照明拡張ユニット 1 モニタ取付支柱  1 照明延長ケーブル5.0m 1

解決できる課題

  • 人手不足解決
  • 品質向上
  • 自動化
  • 生産効率改善
  • 検査・検品
  • 画像検査装置

全画像保存機能付き日付印字検査機(PCi300)

■包装機組込に特化した全画像保存機能付き日付印字検査機 日付印字検査機「PCi300」は、優れた印字検査機能と包装現場での使いやすさが特長の印字検査機「PCiシリーズ」のスタンダードモデルです。スタンダードモデルでありながら手軽に検査画像を全て保存できる機能(全画像保存機能)の標準搭載、処理速度の向上、各種画面の視認性が向上した10.1インチモニタの採用などにより、印字検査に対する包装現場のニーズにお応えします。 【主要スペック】 型式 PCi300 種別 日付印字検査機 機器構成 カメラ デジタルカメラ (PoCL対応カメラリンク) レンズ F=8mm 照明 白色LED照明 (2本) 照明電源 電流制御型電源基板搭載 本体 SDカードスロット付制御ボックス タッチパネル 10.1型LCDタッチパネル カメラ 仕様 白黒CMOSカメラ (40万画素)    最大接続台数 2台 * 本体機能 検査方式 文字照合 (登録文字に対する照合検査) 画素数 512 × 480 画素 画像処理 グレー処理 / 2値化 前処理 白文字検査 / 収縮 / 膨張 / 輪郭強調 / 線形変換 / ガンマ補正 / ノイズ除去 アイテム数 1000アイテム 位置補正 有り (パターン登録) 文字登録数 1文字あたり10パターン 判定文字種 JIS第一水準 辞書数 SDカード容量による(1アイテムあたり2個) 登録可能データサイズ 96ドット × 96ドット 辞書ファイル登録可能文字数 480文字 カスタムコード検査 オプション [対応コード:年・月・日・曜日・シフトコード(時間分割)・時・分] ナンバリング検査 最大9桁 保存画像再検査 ○ 設定 ユーザー毎の初期設定登録有り 操作 タッチパネル セキュリティ パスワード管理:2段階 (ユーザ / 管理者) 入出力 入力 トリガ:2点 (グループ毎の独立・共用選択) エンコーダ:2点 (グループ毎の独立・共用選択) ※エンコーダ機能はオプションになります。    出力 OK / NG / READY / タイムアウト / シフト出力 (オプション)    通信I/F RS232 (D-SUB9):2点 / LAN (RJ45):1点 電源 AC100V-230V・100VA・50Hz/60Hz 外形寸法 本体 183mm(W) x 127.5mm(H) x 210.5mm(D) ※突起物含まず      カメラユニット 114mm(W) x 166mm(H) x 77mm(D)      タッチパネル 247mm(W) x 180mm(H) x 38mm(D) 重量 本体 2.0kg    カメラユニット 0.7kg    タッチパネル 0.85kg 使用環境 温度:5℃~40℃ 湿度:90%未満(結露無きこと) 特許第5421711号 ※上記仕様は、使用条件、取付条件、環境などにより異なる場合がございます。 *PCP200JB搭載時には、カメラ接続台数は1台となります。 ▼サーマルプリンタ連動機能 当社全機種のサーマルプリンタとの連動機能を搭載。アイテムの切替や期限日の設定、カレンダタイマ(内部時計)の同期が簡単に行えるようになっています。 ▼包装機組込に特化したオールインワンモデル 包装機組込に必要な構成機器(本体・カメラユニット・モニタ)をパッケージ化したオールインワンモデルなので、包装機への組み込みが簡単です。 ▼6ステップの簡単操作システム 1.画像取込  2.前処理設定  3.検査枠設定 4.文字列設定 5.文字切出設定 6.辞書設定 ▼1コントローラで2カメラまでの同時検査が可能 ・1製品での異なる印字箇所(2か所)の検査 ・2ラインでの同一内容の印字検査 ・横ピロー包装機上での印字検査とラベル貼付確認 ・深絞り包装機上での多列印字検査 ▼生産性を維持する本質的な高精度を実現 ・照合検査ーサーチ→認識→照合 ・文字欠け検査ー[ ドット欠け判定 ][ 欠け面積率判定 ] ▼全画像保存機能 PCi300にはUSBポートが2つ搭載されており、最大2TBのUSBメディアを同時に2台接続可能です。 ◯保存枚数の目安 最大保存枚数:約10,800,000枚 ※2TBストレージ2台接続時 ▼プリンタ同時搭載時の検査機モニタレス仕様 カラータッチパネルコントローラ「EUI2+」対応の当社プリンタと印字検査機「PCiシリーズ」を同時搭載する場合、検査運転画面の表示や操作を「EUI2+」で実行可能なため検査機モニタが不要です。

解決できる課題

  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 自動化
  • 省スペース
  • 検査・検品
  • 画像検査装置

TOMRA 3A

TOMRA 3Aは、市場で最も高い容量を誇る、堅牢で信頼性が高く、費用対効果の高い農家向けの光学選別機です。 本製品は長持ちするように設計されており、非常に効率的で耐久性が高い強力な省力ソリューションで、収穫の需要を満たし、比類のない異物除去を提供するために特別に開発されています。 設置、使用、保守は簡単で、収穫物の洗浄および選別ラインに簡単に収まり、保管場所外での選別作業にも使用できます。 ■洗練されたテクノロジー 高性能仕様 TOMRA 3Aは、NIR(近赤外線)マルチスペクトルセンサーを使用して、「移動中」のすべての物を検知し、ジャガイモと異物を識別します。 また、カラーセンサーにより、有害な緑色部分があるジャイモの検出が可能になりました。 コンベアベルトの終端に配置されたインテリジェントなフィンガーエジェクタは、異物と緑色部分のあるジャガイモを除去し、良品の損失を最小限に抑えます。 マルチスペクトルパルスLED照明技術、高解像度カメラ、およびTOMRA分析ソフトウェアの戦略的な組み合わせにより、小石、土塊、石、木片、骨、プラスチック、ガラス、金属、ゴムを正確かつ一貫して除去できます。 カメラは完全に密閉された筐体内に収められており、雨、風、ホコリ、熱などのほとんどの環境条件に対して優れた性能を発揮します。TOMRA 3Aの光学システムには可動部品がないため、携帯性、堅牢性および安定性に優れています。 ■本機導入のメリット 省人化の促進。 収量と生産率の向上。 優れた異物除去機能で良品の損失を最小限に抑える。 有害な緑色部分のあるジャガイモの除去。 迅速な収穫のための大容量処理(最大100TPHまで可能) さまざまな土壌タイプや範囲に対応 高速にジャガイモを選別する場合でも、優しく大量処理するために最適化されたデザイン 貯蔵コストの削減 均一な分析精度 迅速かつ簡単なインストール ユーザーフレンドリーで使いやすく保守が簡単 ■高性能仕様 マルチスペクトルパルスLED照明技術、高解像度カメラ、およびTOMRA分析ソフトウェアの戦略的な組み合わせにより、異物や有害な緑色部分のあるジャガイモを正確かつ一貫して除去できます。 ■メリット 大量生産ラインにも対応可能。 厳しい収穫条件での高い異物や不良品の除去能力 機械システムが見逃した異物を除去 グレード選別ラインに簡単に収まる さまざまな農産物の保管場所に簡単に移動 簡単に使用でき、迅速に調整可能 除去される不良品を最小限に抑える 自動選別と農産物のデータを画面ですばやく確認 簡単な保守サービス ■自動選別パラメータ ジャガイモの選別では、TOMRA 3Aは次のものを効率的に除去できます。 小石、石 柔らかい土塊、硬い土塊 畑からの一般的な異物 木片、トウモロコシの穂軸/茎、枯れた野菜 ガラス片、 プラスチック、 骨 金属 ゴム 緑色部分のあるジャガイモ 色彩 異物 不良品

解決できる課題

  • 人手不足解決
  • 品質向上
  • 自動化
  • 生産効率改善
  • 異物対策

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 画像検査装置

サンドイッチ向け画像検査装置

ラベルの印字間違いを検出し、製品表示不良事故を事前に防ぐ装置です。包装不良のチェックも可能です。4つの機能を組み合わせたハイブリッド画像処理技術を搭載しています。  ①形状サーチ  ②色差検査  ③OCR検査  ④バーコード検査 ■各種ラベルの全数チェックを実施 番重投入直前に全数チェックを行うことにより、工場出荷前に製品表示不良事故を防止します。 ■包装不良や具材のチェックも可能 製品の色識別を行うことにより、具材抜けをチェックすることが可能となります。 コンベヤベルトの色識別を行うことにより、包装不良をチェックすることが可能となります。 ※背景色/包装状態により、難しい場合がありますので事前テストが必要です。 ■簡単画面操作によるマスタ登録が可能 検査項目の登録方法を従来より容易に設定することが可能となる “ウィザード方式(対話方式)” としています。 登録した設定データをUSBメモリを使用して保存を行い、他ラインへ設定データを反映させることが可能となります。 ■各種機器とのシステム連動/トレサビリティー管理 ラベラーで製品を呼出することにより、表示検査装置も自動切換が可能となる “ラベラ連動” が可能となります。 USBメモリにて検査物の画像保存が出来ます。データ収集によりいつ、どこで、どの商品がNG判定だったかトレサビリティー管理が可能となります。 ■カメラの組み合わせにより様々な商品形状に対応が可能 上面カメラ35万画素、下面バーコードリーダ構成の製品となります。

解決できる課題

  • HACCP対策
  • 品質向上
  • クレーム対策
  • 自動化
  • 生産効率改善
  • 異物対策
