噛み込み検査装置とは?

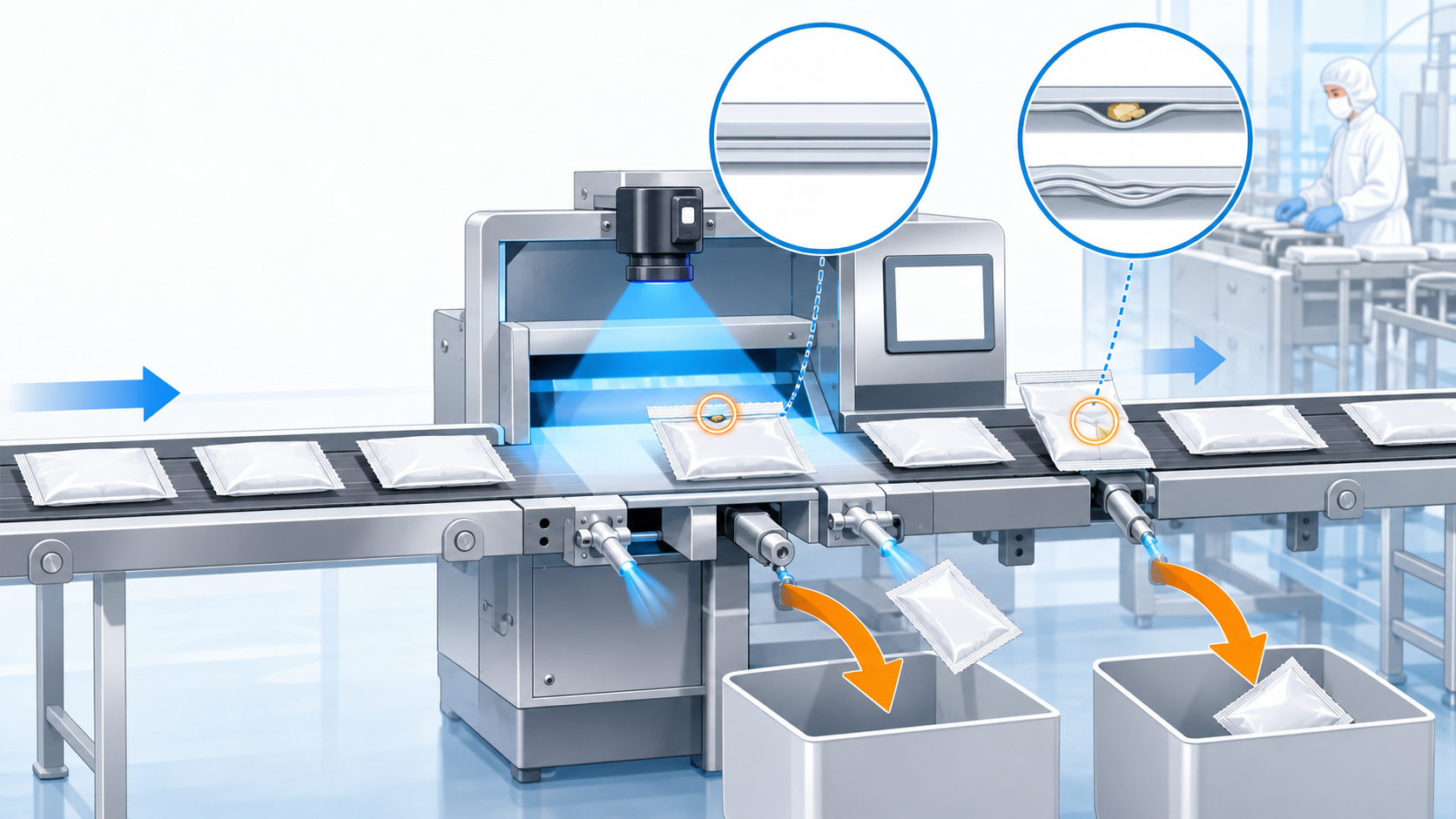

噛み込みとは、包装工程で製品のシール部分に内容物が挟まっている状態や、包装フィルムがシワになって2重になっている状態のことをいいます。噛み込みが発生すると包装内の気密性、密封性が損なわれ内容物の劣化が早まるなど品質を保持できない場合があります。

噛み込み検査装置は充填包装後のシール部分に内容物が挟まっている状態を発見する装置です。食品工場で噛み込み検査を人の目視検査で対応している工場も多いのが現状です。嚙み込みの異常品が工場工程内で発見されず市場流出してしまうと、内容物によっては急速に劣化が早まり市場製品回収という可能性もあります。

嚙み込み検査装置は、重要管理点(CCP:Critical Control Point)となり、嚙み込み検査装置の異物検出方法やトラブル事例を参考に適切に運用することが大切です。

噛み込み検査装置の原理、選定ポイント、トラブルなど解説します。

  • 噛み込み検査装置の種類、原理、使用用途について

    噛み込み検査装置の原理
    噛み込み検査原理にも複数種類があり、X線装置を用いた検査方法と画像処理による検査方法を例にします。
    X線装置を用いた検査方法は、異物検査として使用するX線よりもエネルギーの弱いX線を用いて
    噛み込み検査を行います。エネルギーの弱いX線を用いることにより厚みの薄いものに対する感度が
    良くなるので包材フィルムなどが判断しやすくなるという検査上のメリットが出ます。

    画像処理による検査方法は、包装機でシールした状態をカメラで撮像し数値化することにより
    噛み込みが発生している部分の数値に変化が出るため、噛み込み異常品として判断します。

    どちらの検査方法も包装機内に検査装置の据付が可能(確認は必要)でラインのレイアウトを変更せず
    噛み込み検査工程を追加することが可能です。

    他にもヒートシール部分の厚みを計測して噛み込み検査とする方法もありますが、検査の精度からすると
    ヒーターブロックの接着圧で噛み込み異物も潰されてしまい異物を正確に検出ことが難しい場合もあります。

  • 噛み込み検査装置価格について

    小スペースで噛み込み検査が可能なライン組み込み型
    約350万円~450万円

    包装機内などにカメラを設置して画像検査を行う装置
    約400万円~600万円

    内容物割れ欠け、個数過不足も同時に検査を行う装置
    約650万円~750万円
    上記金額は装置本体のみの参考価格です。設置には設置工事費用、ブラケットなどその他必要部品も必要になります。

  • 噛み込み検査装置選定ポイント、導入時の確認ポイントについて

    噛み込み検査装置を検討する場合に、検査したい項目と予算、ラインレイアウトの設置スペースから
    検討を進めていきます。
    噛み込み検出に特化し省スペースで予算を抑えて導入を検討する場合は、ライン組み込み型のセンサーで
    コンベアの継ぎ目に設置することができ導入が可能です。
    噛み込み検査と同時に内容物の割れ欠けや過不足の検査も同時に行う場合には、X線検査装置と同様の
    装置で行います。
    検査項目の定義化をしっかりと行い、事前検査検証テストを行うことが必要です。

  • 噛み込み検査装置導入後のトラブル事例と事前対策ポイントについて

    トラブル事例
    嚙み込み検査装置を導入後、通常通り生産を行っていたが検査装置が機能していない。
    (検査していない)ことに途中で気づいた。
    嚙み込み検査装置は既存設備に追加で単体導入した。

    原因①
    嚙み込み検査装置が機能していない状態で生産が開始できる状態であった(インターロック制御なし)
    原因②
    生産開始時に動作確認を行うなど、機能していないことに気づく仕組みがない。

    対策①
    インターロック制御を入れて、検査装置が起動していない状態では前後設備が運転しないようにする。
    対策②
    毎生産開始時、テストピースを用いて検査精度が問題ないかを確認するチェックも設ける。

製品詳細確認・カタログ無料ダウンロード可能

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 噛み込み検査装置

袋厚み・シールチェッカー TSC-R

シール包装商品の空気もれや厚みのバラツキを、サーボ加圧方式の採用により高精度に全数チェックし、商品の品質向上に貢献します <商品の特徴> イシダのエアーリークチェッカーは、独自の電子制御(サーボ)の加圧方式の採用により、フィルムやシールに合わせ、3mmのピンホール検査精度により高速で全数検査が可能です(※検査品の形状・条件によります)。 箱詰め時のオーバーフローを防止するだけでなく、バラツキやすい商品の厚みの均一管理にも威力を発揮し、梱包作業の効率をアップする事ができます。 検査部はかんたんに持ち上げが可能で、清掃やメンテナンス時の安全性を確保する空間を確保できます。本体フレームや支持脚はステンレス製ですので、GMPやHACCPの要件にも適合しています。 ベルトコンベアなど構成部品を取り外す際に工具は不要です。また、操作性に優れた12.1インチのフルーカラー液晶タッチパネルの採用により、商品選択ミスを防ぎ、商品撮影用のCCDカメラも標準装備しました。 各種データ管理やネットワーク化にも対応しており、各種集計データをはじめ、トレーサビリティ管理などIT化も実現します。検査データの全数保存機能や統計機能も充実しており、各種データのバックアップも可能で、トータルネットワークも構築可能です。

解決できる課題

  • HACCP対策
  • 品質向上
  • クレーム対策
  • 自動化
  • IoT、DXの活用
  • 生産効率改善

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 噛み込み検査装置

LINE型X線センサシステム

シール幅が広いものにはLINE型センサ X線センサシステムLINE型では、ラインセンサを用いて精細にX線の透過量を計測し噛み込みを高精度に検知します。 よりシール幅の広い検査や噛み込みと合わせずれを同時に検査するなどの複合検査に適しています。X線センサシステムは従来のX線検査装置よりさらにエネルギーの小さいX線を使用していることと、画像処理を行わないことから検査 精度はそのまま超小型・低価格を実現します。 また、超小型なため包装機に組み込むことができ、ヒートシール前にシール部への内容物の位置ずれや付着を検査することもできます。シール後では熱により蒸発して見えにくかった液体の噛み込みも高精度に検知します。 得意とする検査 横ピロー包装の噛み込み、ダーツ 給袋包装(シール幅の広い場合)の噛み込み 合わせずれ 斜めシール など 導入事例 給袋包装:シャンプー詰め替え、フェイスマスク、ナッツ、ふりかけ 横ピロー包装:チョコレート、クッキー 縦ピロー包装:ふりかけ など

解決できる課題

  • 人手不足解決
  • HACCP対策
  • 品質向上
  • コスト削減
  • 歩留まり改善
  • クレーム対策

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 噛み込み検査装置

軟X線検査装置FIX-7

ニーズに合わせて、進化を続けるサイエナジーのかみこみ検査装置に『省スペースタイプ』が登場。 X線検査装置の常識を覆す 装置幅360mm。設置スペースの問題を解決いたします。 ■検査項目 包装シール不良・内容物形状を検査する軟X線検査装置です。 ・かみこみ ・ダーツ ・割れ欠け ・空袋 ・枚数 ■検査実績 ・ドリップコーヒー   ・ティーバッグ   ・おせんべい   ・ふりかけ ・ナッツ        ・ドライフルーツ  ・チーズ     ・粉もの ・ウェットティッシュ  ・フェイスマスク   大手食品・化粧品メーカー様で多数実績あり。(詳細は弊社HP 導入実績をご確認ください) ■とにかく検査精度にこだわっています。 軟X線検査装置FIX-7は、厚みが薄いものへの感度の高い軟X線・高検出センサを活用しています。 そのため、圧倒的な精度で不良を検出することができます。 画像処理を搭載しており、内容物の割れ欠けや空袋検査などの複合検査にも対応しています。 ■経営層からも現場からも喜ばれるX線装置導入のメリット  検査装置を導入することで、検出基準を平準化することができ、品質向上を期待できます。  品質への信頼の高い製品はブランド価値も高くなり、結果として収益増加に貢献します。  また、採用にあたる費用や時間、教育にかかる時間も考慮すると大きな費用対効果を得ることができます。  身体的な負担も大きい目視検査から解放され、作業者の方からもとても喜ばれています。 ・人手不足解消 ・目視検査の負担軽減 ・作業環境の改善・活人化を推進 ・クレーム対策・ブランド価値向上 ■スペック 検査領域幅 : 120mm以下 検査速度  : 60m/min以下 (250個/分の検査実績あり) 表示部   : 12インチ液晶タッチパネル 電源    : AC100V 外形寸法  : W360×D655×H1300 mm 重量    : 150kg 使用環境  : 温度40℃以下 湿度60%以下 結露無きこと

解決できる課題

  • 人手不足解決
  • HACCP対策
  • 品質向上
  • クレーム対策
  • 自動化
  • 省スペース

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 噛み込み検査装置

かみこみ検査用X線検査装置 IX-GN-24M1

汎用性の高いIX-GNシリーズに、高精度なかみこみ検査仕様が新登場。今まで検出できなかった薄いシートやフィルムのかみこみ不良の検出感度が向上しました。画像処理技術の向上により、かみこみ検査だけでなく、同時に高感度な異物検査も可能。生産ラインの安全・安心に貢献します <商品の特徴> ■様々な包装不良に対応 冷凍パスタや冷凍ピラフ・湿布・フェイスシートなど、これまでかみこみ検出の難易度が高かった商品のかみこみも、幅広く検出することができます。 ■新センサーの採用でかみこみ検出感度向上 新センサーの採用により、今までうつらなかったような薄い包材も鮮明に画像を検出します。対象物のコントラストがはっきりうつり、より高精度なかみこみ検査が可能です。 ■分割コンベヤ採用でかみこみ検出感度向上 分割コンベヤの採用により、コンベアの影響を受けないで検査が可能です。薄い包材でもコントラストがはっきりうつります。また、分割コンベヤの機長が従来機の1,100㎜から800㎜と300㎜短くなり、レイアウトへの影響も低減。 工具レスでコンベヤの着脱が可能で、軽く水洗いもできるため清掃性が向上しています。 ※駆動部IP65準拠・検査室IP66準拠 様々なサイズのコンベヤで対応できます。詳細はお問い合わせください。

解決できる課題

  • 品質向上
  • クレーム対策
  • 見える化

カタログダウンロード

カタログダウンロード

  • 検査・検品
  • 噛み込み検査装置

SPOT型 X線センサシステム

X線センサシステムは、手のひらサイズの超小型なかみこみ検知センサです。 包装機へ組み込むことができるので、生産工程のレイアウトをあれこれ考え直す必要がありません。 高精度にも関わらず、価格も従来のX線装置の2分の1とコストパフォーマンスが非常に高いX線検査機です。 ■スペック 検出幅:10mm X線出力:2W 電源:AC100V 検査精度:60m/minの検査で1mm以上(かみこみの濃度により異なる) ■検査項目 ・かみこみ ・位置ずれ ・空袋 ・枚数 ■検査実績 ・雑穀  ・おつまみ  ・チョコレート  ・ナッツ  ・検査キット  ・乾燥剤     大手食品・化粧品メーカー様で多数実績あり。(詳細は弊社HP 導入実績をご確認ください)   ■包装機内への組込検査のメリット ・生産レイアウトの変更が不要  検査装置の導入において、設置スペースのご相談をよくいただきます。包装機内へ組み込むことで、  新たに設置スペースを確保する必要がありません。  排除についても既存の排除機へ信号出力を行うことが可能です。 ・誤検知を低減することができる。  包装機内の姿勢の良い状態で検査をすることができるので、折れなどの外的要因による誤検知を低減することができます。 ■高精度なのに低価格で提供できる理由 ① 包装機内へ組み込みことでX線源・センサを囲う防護筐体がいらないから。  かみこみ検査に優位性のある軟X線は、エネルギーが弱いため、包装機の樹脂カバーで漏洩を防止することができます。 ② 画像処理が必要ないから。  包装機内では製品の姿勢が良いため、画像処理による補正がなくとも高感度に検査をすることができます。 ■スペック 検出幅:10mm X線出力:2W 電源:AC100V 検査精度:60m/minの検査で1mm以上(かみこみの濃度により異なる)

解決できる課題

  • 経費削減
  • 人手不足解決
  • HACCP対策
  • 品質向上
  • コスト削減
  • クレーム対策
