FOODTOWNアドバイザー空調装置を徹底解説!

空調装置とは?

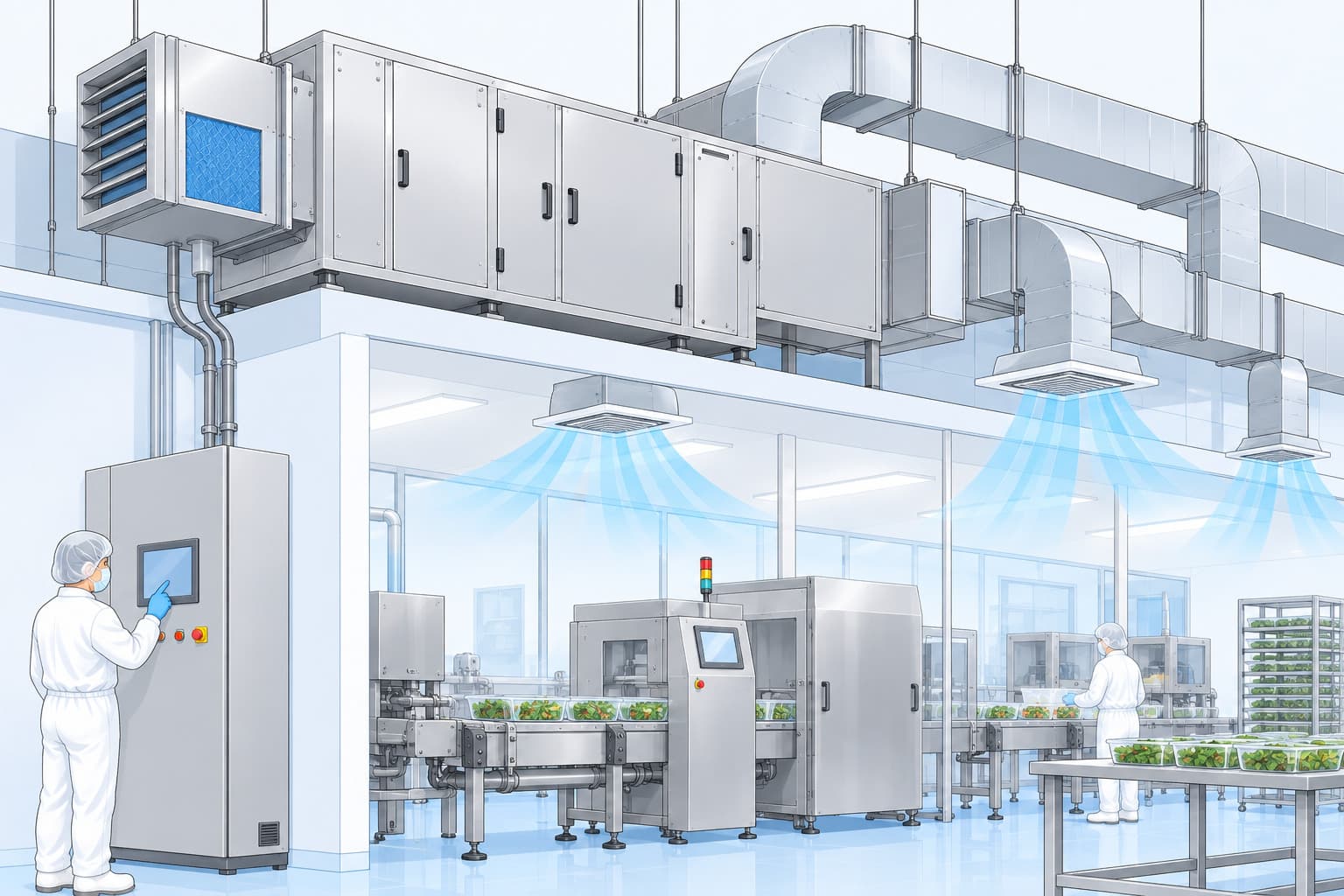

空調装置とは、温度調節、湿度調節、空気清浄、気流や気圧をコントロールする装置です。
室内環境を適切な状態に調整することで、オフィスでは快適な労働環境を、工場や倉庫などでは製造・保管に最適な環境を作り出し維持します。

家庭用のエアコンは一般的に外気を取り込む仕組みがない為、厳密には空調装置には当てはまりません。空調装置の原理や種類、選定ポイントについて解説していきます。

  • 空調装置の種類、原理、使用用途について

    空調装置には、冷暖房の熱を作り出す又は捨てる「熱源装置」、熱を運ぶ「搬送装置」、空気の冷却加熱、加湿減湿、清浄などを行う「空調機」などがあり、これらの空調装置を組み合わせて空調システムを構成します。
    中でも空調機は空調システムの中でも重要な機器です。

    空調機は送風機(ファン)、熱交換器(コイル)、加湿器、エアフィルタなどからなり、エアフィルタで外気や室内の還気中の粉じんや埃などを取り除き、熱交換器で夏は冷風(+除湿)は冬は温風を作り、冬には加湿器で加湿、最後に送風機で調和された空気を室内に送り込みます。

    空調機には様々な種類があります。
    セントラル空調:建物の空調を一括管理する方式。商業施設などで用いられる。
     ・エアハンドリングユニット:エアフィルタ、熱交換器、加湿器、送風機を金属のケーシングに収めたユニットで、
      通常は専用の機械室に設置されており、ダクトで各部屋へ送風する方式。比較的大型。
     ・ファンコイルユニット:送風機と熱交換器をユニット化したファンコイルユニットを室内に置く方式。比較的小型。

    個別空調:部屋ごとに調整できる方式。オフィスビルやホテルなどで用いられる。
     ・パッケージユニット:冷凍機、送風機、エアフィルタ、各種制御機器などを収めたユニットを階ごとなどに
      複数設置し個別制御する方式。
     ・マルチユニット:1台の室外機に複数台の室内機が同一接続され、室内機を個別制御できる方式。

  • 空調装置導入価格について

    空調装置にも部屋の温度制御を行う用途、空気の流れをつくる用途など様々であり、価格は仕様、能力により大きく変わります。オフィス会議室や工場内保管倉庫を温度制御する用途の業務用エアコンやパッケージエアコンであれば、約80~300万円程度となります。

    工場全体の空調システム(モニタリングシステムなどを含む)となれば約2000~4000万円など仕様設計により幅があります。
    装置本体のみの価格であり、装置運搬費用や設置工事費用などは別途費用が発生します。

  • 空調装置選定ポイント、導入時の確認ポイントについて

    空調装置の選定ポイントについて
    空調装置は設定した温度、湿度、空気清浄度などに室内環境を制御することが求められます。
    空調を行う空間の大きさ、空調装置の必要な能力を算出します。能力、馬力が不足すると下記のことが懸念されます。
    ・床面積のみで空調能力の算定をしない
     床面積ではなく、天井高さも考慮した容積で算出する必要があります。
     部屋の床面積だけで能力を決めてしまうと設定温度まで到達しません。選定した機種の能力が足りなければ
     設定温度まで冷やす、温めるといった空調装置本来の目的を達成できません。
    ・能力に余力を持った機種、スペックを選定する
     空調能力に余力がない場合、設定温度までなかなか達しないため最大能力で運転を続けることになります。
     最大能力で運転し続けると大幅に電気代もかかります。さらに最大能力で長時間運転し続けると
     コンプレッサーに負荷がかかり続けることになり、空調装置全体の寿命を縮めることになります。

    設置コスト、設置場所、点検・メンテナンスを含めたランニングコストも考え、最適な組み合わせを検討します。

  • 空調装置導入後のトラブル事例と事前対策ポイントについて

    トラブル事例
    粉体投入を行う原料投入工程でパッケージエアコンから水漏れが発生し、倉庫床面が水浸しとなった。

    原因①
    パッケージエアコンの吸気口から吸気する空気に、倉庫内を飛散する粉体原料が混ざっている。
    原因②
    パッケージエアコン機内ドレン経路に粉体原料とドレン水が混ざったものが流れ込み詰まっているドレン排水経路が詰まっていることにより、パッケージエアコン機内へ滞留し本体から水漏れした。

    対策①
    粉体原料投入工程から粉体の飛散がない、または抑えられるように集塵機などで対策する。
    対策②
    パッケージエアコン吸気用フィルターの粉だまりは定期的に掃除を行う。
    対策③
    ドレン排水経路の詰まり除去として定期的に温水やドレンより多量の水を流し配管詰まり防止を行う。
