FOODTOWNアドバイザーがシーラーを徹底解説！

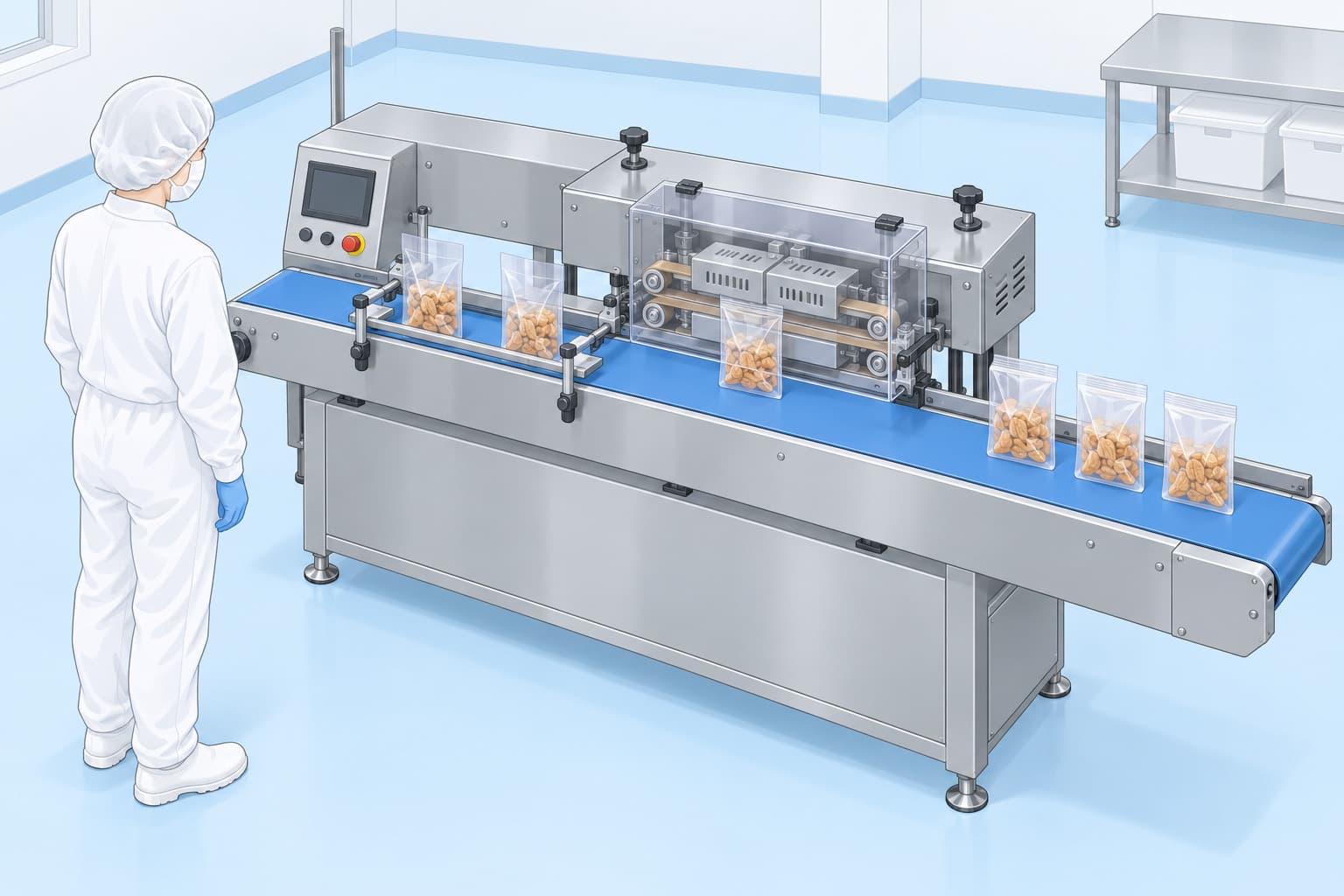

シーラーとは？

シーラーとはその名の通り、シールをする装置です。
「シールする」とは、フィルム包材を熱溶着などの方法で密封する事を指します。
包装工程では欠かせない工程ですが、形状や機能、用途、内容物によってさまざまな種類があります。
給袋包装機やピロー包装機、その他様々な包装機にもそれぞれシール部はありますが、この商品種別ではシールのみを行う装置であるシーラーの説明を行います。
シーラーの種類、選定ポイント、トラブル事例について解説します。

シーラーの種類、原理、使用用途について

・クリップ式
　　クリップのように袋を挟み込んで溶着させる方式です。
　　コンパクト、計量、単純な仕組みなので、最も手軽に利用できます。
　　また、シールの角度もその都度自由に調整できるので、小袋や複雑な形状にも対応が可能です。

・ペン式
　　ペンのような形状の先にローラがついており、シールしたい部分をなぞる事で溶着させる方式です。
　　不定形なものや立体物のシールに向きますが、1回に時間がかかるうえ、確実にシールする為にはコツが必要です。

・インパルス式
　　ヒーターに瞬間的に大きな電流を流し、一瞬で溶着させる方式です。
　　圧着レバーやフットスイッチなど、挟み込みのタイミングで通電されるので誰でも簡単に使用できます。

・超音波式
　　超音波の振動による摩擦熱で溶着する方式です。
　　素材同士の内部発熱の為、やけどの心配がありません。
　　ピンポイントの溶着に適しているほか、ほとんどのプラスチック素材に使用できるため、
　　ステープラーの代わりに使用する事も可能です。
シーラーの価格について

シーラー本体参考価格で、標準仕様約５０万円となります。
オプション機能としてスタンプ形式の印字捺印装置付きで約９０万円、脱気装置やガス充填装置を装備した仕様になると約２００～３００万円となります。
装置本体のみの価格であり、設置工事費用などは別途費用が掛かります。
シーラーの選定ポイント、導入時の確認ポイントについて

・選定のポイント
　　袋の材質、サイズ、内容物、水分の多い少ないなどの条件によって溶着の方式を選定します。
　　また、一日当たりの生産量、前後工程との兼ね合いによって、バッチ式、連続式や、より生産性の高いベルト式やロータリー式などの選択肢もあります。
シーラー導入後のトラブル事例と事前対策ポイントについて

トラブル事例
製品リニューアルで包材の材質が変更になり生産開始したが、出荷した製品からシール部が開いている、疑似接着した製品が発見された。

原因①
包材の材質が変わったタイミングでシールヒーターの接着時間、温度条件を見直していなかった。
原因②
製品リニューアルのタイミングで出荷前の検査で十分なサンプル母数が確保できていなかった。

対策①
包材の種類によってシール条件（温度、時間）は変わるため、包材に合わせた条件設定を行う。
対策②
製品のリニューアル時は変更点に対する十分なサンプル数をもって確認を行い検証する。
