シュリンク包装装置とは？

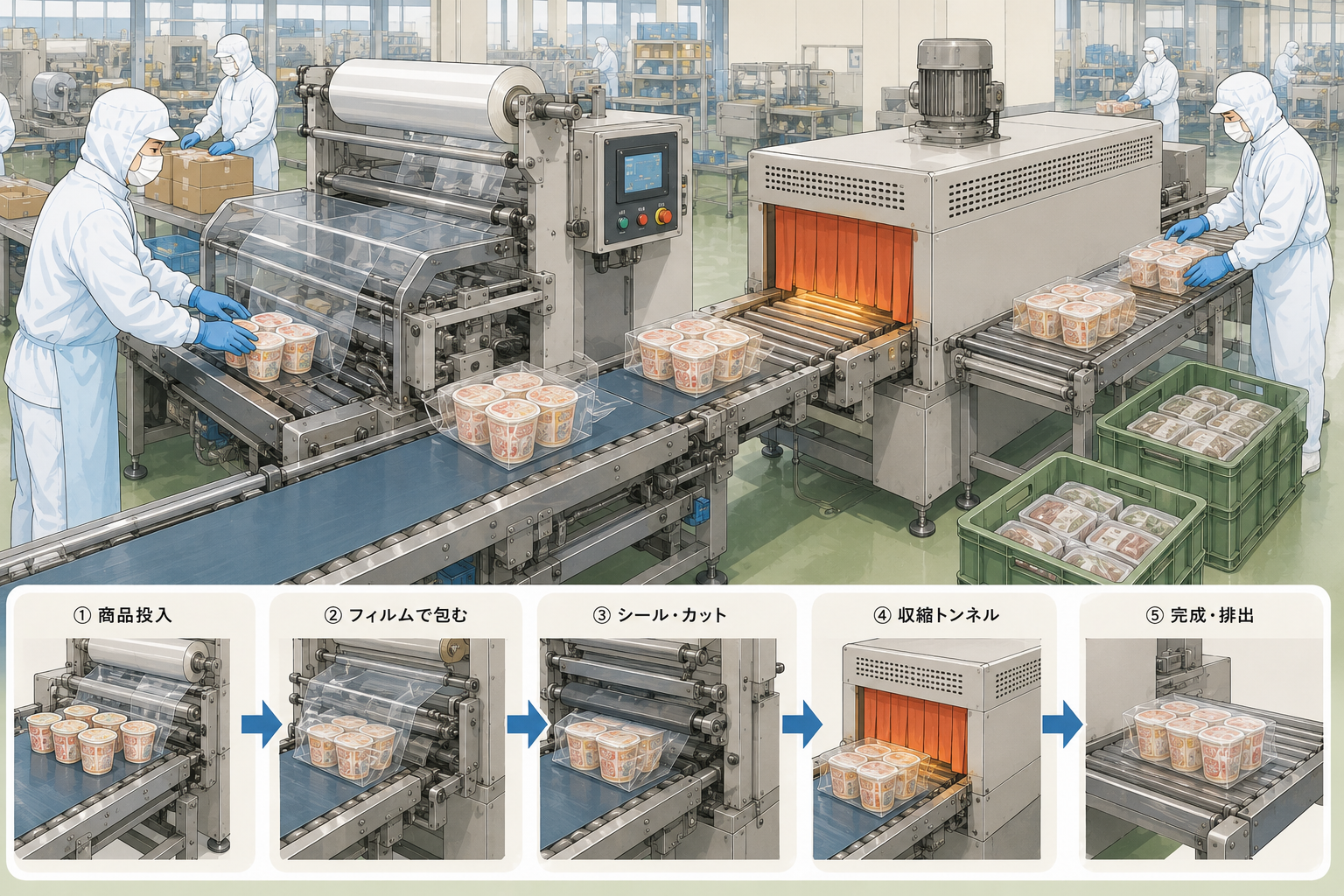

シュリンク包装機とは、熱によって収縮（シュリンク）する透明なフィルムで製品をパッケージする装置です。肉や野菜、パンやカップ麺などの食品、飲料、化粧品や日用品、書籍などにも様々な業界、分野で広く採用されています。
広く採用はされているものの仕様の選定を誤ると製品に悪影響を出してしまうリスクもあります。

シュリンク包装機はシュリンクフィルムを製品にかけた後に熱風などを掛けてフィルムを熱収縮させて包装するため、チョコレートや高温度に弱い製品は事前に確認が必要です。
シュリンク包装機の種類、選定ポイント、価格について解説します。

シュリンク包装機の種類、原理、使用用途について

・包装形態
・製品全体を覆う
L型シュリンク
主に箱物に使用される、製品の角に沿った形で覆う包装形態です。

・ピローシュリンク
製品全体を覆い、枕のように包装する形態
デザイン性を持たせたい製品や、複数の製品を1つのパッケージにまとめたい場合に使用します。

・製品の一部を覆う
ラベルシュリンク
キャップ部、開口部を除いた側面を覆う包装形態
ペットボトルなどの飲料に多く用いられるが、お弁当や生鮮食品にも用いられます。

キャップシュリンク
食品、瓶のキャップ部分のみを覆う包装形態
衛生面の保持と、未開封の証明を目的に用いられます。

・包装方式
トンネル式
シュリンクフィルムで包んだ製品をシュリンクトンネルと呼ばれる、
熱風が吹くトンネルに通す事で収縮させる方式均一に熱を加えられるため、安定して美しく製造する事ができます。

ドライヤー式
シュリンクフィルムで包んだ製品を工業用のハンドドライヤーで収縮させる方式。
省スペースかつ導入コストが安価で少量生産や複雑な形状の包装に向きます。
シュリンク包装機の価格について

シュリンク包装機の参考価格として本体で約２３０万円～３００万円
包装方式により直後工程にトンネルを用いた場合には上記に合わせてトンネル約９０～１００万円
上記金額は本体のみの金額であり、装置運搬必要や設置工事費用が別途かかります。
シュリンク包装機の選定ポイント、導入時の確認ポイントについて

・選定のポイント
　　製品の大きさと生産量
　　　大量生産にはトンネル式を利用するが、トンネルを通る大きさの製品にしか使用できない上に、
　　　機械が大型になりやすいので製品の大きさと生産量のバランスによって選定します。

　　製品の種類
　　　一般に多品種対応の機種は処理能力が低く、製品サイズが一定の機種は処理能力が高いです。
　　　自社商品の種類と生産量のバランスによって機種選定を行う必要があります。
シュリンク包装機導入後のトラブル事例と事前対策ポイントについて

トラブル事例
シュリンク包装トンネル包装式でトンネル通過時間が長く、チョコレート製品が溶けた。

原因①
シュリンクフィルムの収縮具合でトンネル通過時間を決めてしまっていた。
原因②
シュリンク包装機の温度が高すぎた。温度調整装置が故障していた。

対策①
シュリンクのトンネル時間は通過する製品の状態を基準に決めていくことが必要です。
対策②
テスト段階では包装状態だけでなく、包装する製品中身まで大丈夫かを確認する。

製品詳細確認・カタログ無料ダウンロード可能

充填・包装・ケーサー
シュリンク包装装置

シュリンクラベラー（縦型連続ロータリー式）

【特徴】 ●硝子瓶、ペットボトルなどへのシュリンクラベルおよびキャップシール装着のために開発された、縦型連続ロータリータイプです。 ●薬品、食品、飲料などの容器の形状やサイズにかかわらず、すべてのものに対応することができます。 ●ラベルをカットし、開き、パイロットに移動させ、流れてきた容器にプッシャーにより装着します。 ●タイトなラベル折径を使用できるため、容器に確実に装着でき、より美しく仕上げられます。 ●ラベル収縮用に、弊社製ヒーターコンベヤを接続すれば、さらに効率良く運転できます。【標準仕様】 ■能力：　600BPM ■折径：　30-110 ■カット長：　25-220 ■ラベル厚み：　40 ■ラベル材質：　OPS.PET.PVC ■機械寸法(㎜)：　W=2200 H=2400 L=1650 ■機械重量：　約4000kg ■機械電力：　約3.7kW 【オプション】 ◎模様合わせ装置 ◎捺印装置 ◎ミシン目装置（縦・横） ◎ラベル自動接合装置 ◎ラベルローダー ※製品寸法、製品形状、カートン寸法により機械の仕様が変更となる場合がありますので、詳しくは弊社営業部にお問い合わせください。

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
クレーム対策
自動化

…

カタログダウンロード

充填・包装・ケーサー
シュリンク包装装置

熱旋風式シュリンク装置TORNADO®

三大特長 ①トルネード方式(特許) トルネード方式（特許）は、四方向から熱風を吹き出して竜巻のように渦を作り、360°きれいに一瞬でシュリンクできます。そのためムラやあばたを作ることなく、美しい仕上がりを実現します。蒸気式と同等の仕上がりが可能です。PET・OPSなどの環境対応型フィルムにも対応可能です。 ②熱風循環機構熱風循環機構は、熱風を循環させることで熱と風のコントロールを行い、全体の温度分布を一定にし、ワーク（商品）に均一に風を当てることができます。炉内の昇温後は循環構造により、外気を再度温める必要はありません。電力量2/3（当社比）、ドライヤーや2回通しは必要ありません。 ➂高いメンテナンス性調整ポイントを、1.操作パネル（温度調節）・2.シャッター開閉（シャッター調整）・3.制御盤（風量調整）の3点に絞り込みました。全てデジタル表示されるものばかりなので、段取り替えもスムーズでパート従業員さんでも容易に扱うことができます。ハンドアシスト機構でお手入れやお掃除も簡単。

解決できる課題

利益率改善
経費削減
人手不足解決
SDGS対策
品質向上
コスト削減

…

充填・包装・ケーサー
シュリンク包装装置

シュリンクラベラー(ストレートタイプ)　ESG-150P

中速シュリンクラベラーとして、開発した機械です。型替え部品はフォーマー（フィルムを通す円柱の樹脂）だけなので、10分程度で型替え可能です。サーボモーターを駆使し、ラベルのカットを確実に素早く行えます。リール上に巻かれたフィルムを定寸でカットするので、プレフォームやカットフィルムよりも1枚当たりの費用を抑えることができます。【特徴】 ●ストレートタイプのシュリンクラベラーにより省スペース化を実現。 ●多品種少量生産対応機種。 ●兼用性に優れ、型替え時間の短縮化を実現。 ●各種オプション機構を搭載可能。【標準仕様】 ■能力：　250BPM ■折径：　40-240 ■カット長：　30-200 ■ラベル厚み 40 ■ラベル材質： OPS.PET.PVC ■機械寸法(mm)： W=1140 H=2100 L=1240 ※製品寸法、製品形状、カートン寸法により機械の仕様が変更となる場合がありますので、詳しくは弊社営業部にお問い合わせください。

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
自動化
生産効率改善

カタログダウンロード

充填・包装・ケーサー
シュリンク包装装置

AI搭載シュリンク調整システムSkilled Worker

熱旋風式シュリンク装置TORNADO®（トルネード）を使いこなす最強の助っ人。【使用方法】 AIが熟練工にかわって調整値を導きだす ●AI が調整値を計算容器の形状、要素、材質、高さ、幅、温度、フィルムの情報を登録するとスキルドワーカーが調整値を計算し表示！ ●TORNADO®を推奨値に自動設定シャッター以外の温度・風量は推奨値に自動で設定。 ●症状をもとに改善値を計算しわやあばた、色むらなどが出ていたら再調整。症状を入力して、スキルドワーカーが改善値を計算。 ●繰り返すことでどんどんきれいなシュリンクに！「症状を入力」→「改善値を計算」→「シュリンク」を繰り返すことで、どんどんきれいなシュリンクに！現場の素人化に解決策！ ◎AIの学習データは毎日クラウドからダウンドードするので、常に最新の状態を維持します。 ◎インターネット接続：Wi-Fi・携帯接続どちらも対応！

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
クレーム対策
自動化

…

充填・包装・ケーサー
シュリンク包装装置

マンガン・アルカリ電池

マンガン及びアルカリ乾電池製造設備、包装ラインならびにその周辺機器。【18650リチウムイオン電池】リチウムイオン電池製造設備及び関連部品、組立機等詳細はお問い合わせ下さい。

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
コスト削減
クレーム対策

…

充填・包装・ケーサー
シュリンク包装装置

シュリンクラベラー（ロータリー式）　SL-720

高速ロータリータイプのシュリンクラベラーです。【特徴】 ●高速ロータリータイプのシュリンクラベラー。 ●ペットボトルやガラス瓶など様々な製品に対応可能。 ●パイロットによりラベル装着を確実にし、タイトなラベル折径にも対応可能。 ●各種オプション機構を搭載可能。【標準仕様】 ■能力：　600BPM ■折径：　35-75 ■カット長：　25-220 ■ラベル厚み：　40 ■ラベル材質：　OPS.PET.PVC ■機械寸法(㎜)：　W=2200 H=2400 L=1650 ■機械重量：　約4000kg ■機械電力：　約3.7kW ※製品寸法、製品形状、カートン寸法により機械の仕様が変更となる場合がありますので、詳しくは弊社営業部にお問い合わせください。

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
クレーム対策
自動化

…

充填・包装・ケーサー
シュリンク包装装置

ラッピングロボットMagic TORNADO

シュリンク包装をもっと身近に。衝撃と感動の30秒！【特徴】 ●新演出搭載　　驚きのシュリンク体験スモーク演出・カクテル光線・ミュージックを織り交ぜた、30秒間の演出はさながらマジックを楽しんでいるよう。音楽は5曲まで登録可能です。容器は缶・瓶に対応しています。 ●コンパクト・簡単操作　　身近にシュリンク設置スペースを取らないスマートボディ。人ひとり分のスペースで移動もラクラク。押すだけのワンタッチ操作で誰でもカンタンに体験することが可能です。 ●広告スペース　　広がる使い道機体側面に広告スペースをご用意しています。任意のデザインへ変更が可能です。【広がる用途】 ■魅せる工場近くで見せることが難しい包装工程も、Magic TORNADOなら目の前で体験可能。工場見学に驚きを加え、より印象に残るとともにファン化につながります。 ■キャンペーン会場やイベントで運搬が簡単でどんな場所でも手軽にシュリンクができます。衝撃的な演出は見る人を虜にすること間違いなし。できたてのシュリンク商品をお届けします。 ■モック品らくらく作成新商品の企画･開発のハードルがぐんっと下がるお手軽さ。Magic TORNADOさえあれば1個単位できれいに収縮。面倒な作業ややりとりも省けます。 ■店頭でもシュリンク店頭でシュリンクをして、そのままお客さんに手渡しすることができます。店頭にエンタメ性を持たせ、集客にもつながります。

解決できる課題

利益率改善
人手不足解決
品質向上
省スペース

カタログダウンロード

充填・包装・ケーサー
シュリンク包装装置

コンパクトシュリンクラベラーFG RAPID

高性能・低価格化を実現！！型替え・調整が簡単に行えるシュリンクラベラー。 PS CYCLONEとの組み合わせにより、低価格シュリンクラインをご提案致します。・高性能・低価格化を実現・キャップシール兼用可能・型替え・調整が簡単に行えます・型替部品点数が少なく、品種追加が低コスト・容器方向規制装置等、各種オプション対応可能・設置が容易なコンパクトサイズ製品能力 ~60本/分 ※製品仕様により異なります。対応容器丸・角・扁平容器キャップ部各種対応可能。備考多品種ラインの調整時間を短縮！包装ラインの効率化に貢献する製品を取り揃え当社では「“簡単”で“見える”シュリンクライン」を実現するシュリンク包装機及び関連機器の設計・製造・販売を手掛けています。

解決できる課題

人手不足解決
コスト削減
自動化

充填・包装・ケーサー
シュリンク包装装置

フィルム上包機　W-3N

小箱、プラスティックケースなどの長方体の製品にフィルムを上包する為の機械です。キャラメル包装機とも言います。初代社長が初めて開発した包装機です。製品をフィルムで覆うので、製品のバージン性を保ち、製品の傷や凹みなどの干渉対策にもなります。【特徴】 ●食品・薬品・化粧品・文具などの業界で広く普及 ●テアテープ・捺印などのオプションも搭載可能 ●縦型間欠式ロータリータイプで省スペース化を実現 ●デジタルカウンター式ハンドルの採用により兼用作業の短縮化を実現【標準仕様】 ■能力：　100CPM ■カートン寸法(㎜)：　W=20-80 H=12-40 L=50-150 ■機械寸法(㎜)：　W=1000 H=1600 L=2900 ■機械重量：　約1000kg ■機械電力：　約0.4kW ※製品寸法、製品形状、カートン寸法により機械の仕様が変更となる場合がありますので、詳しくは弊社営業部にお問い合わせください。

解決できる課題

利益率改善
経費削減
人手不足解決
品質向上
自動化
生産効率改善

充填・包装・ケーサー
シュリンク包装装置

シュリンクラベラー(ストレートタイプ)　ESE-100

既設ラインへの接続要望に応えたフルシュリンク・ボディーシュリンクが得意な機械です。機械幅675㎜、奥行き1150㎜とコンパクト設計で、既設ラインへの繋ぎ込みが可能です。型換えは10分程度と少量多品種に対応ができ、ガラスやプラスチック製品の生産ができます。リール上に巻かれたフィルムを定寸でカットするので、プレフォームやカットフィルムよりも1枚当たりの費用を安くすることができます。【特徴】 ●ストレートタイプのシュリンクラベラー。 ●多品種少量生産対応機種。 ●兼用性に優れ、型替え時間の短縮化を実現。 ●各種オプション機構を搭載可能。【標準仕様】 ■能力：　100BPM ■折径：　40-160 ■カット長：　30-150 ■ラベル厚み：　40 ■ラベル材質：　OPS.PET.PVC ■機械寸法(㎜)：　W=1150 H=1725 L=800 ■機械重量：　約500kg ■機械電力：　約2kW ※製品寸法、製品形状、カートン寸法により機械の仕様が変更となる場合がありますので、詳しくは弊社営業部にお問い合わせください。
