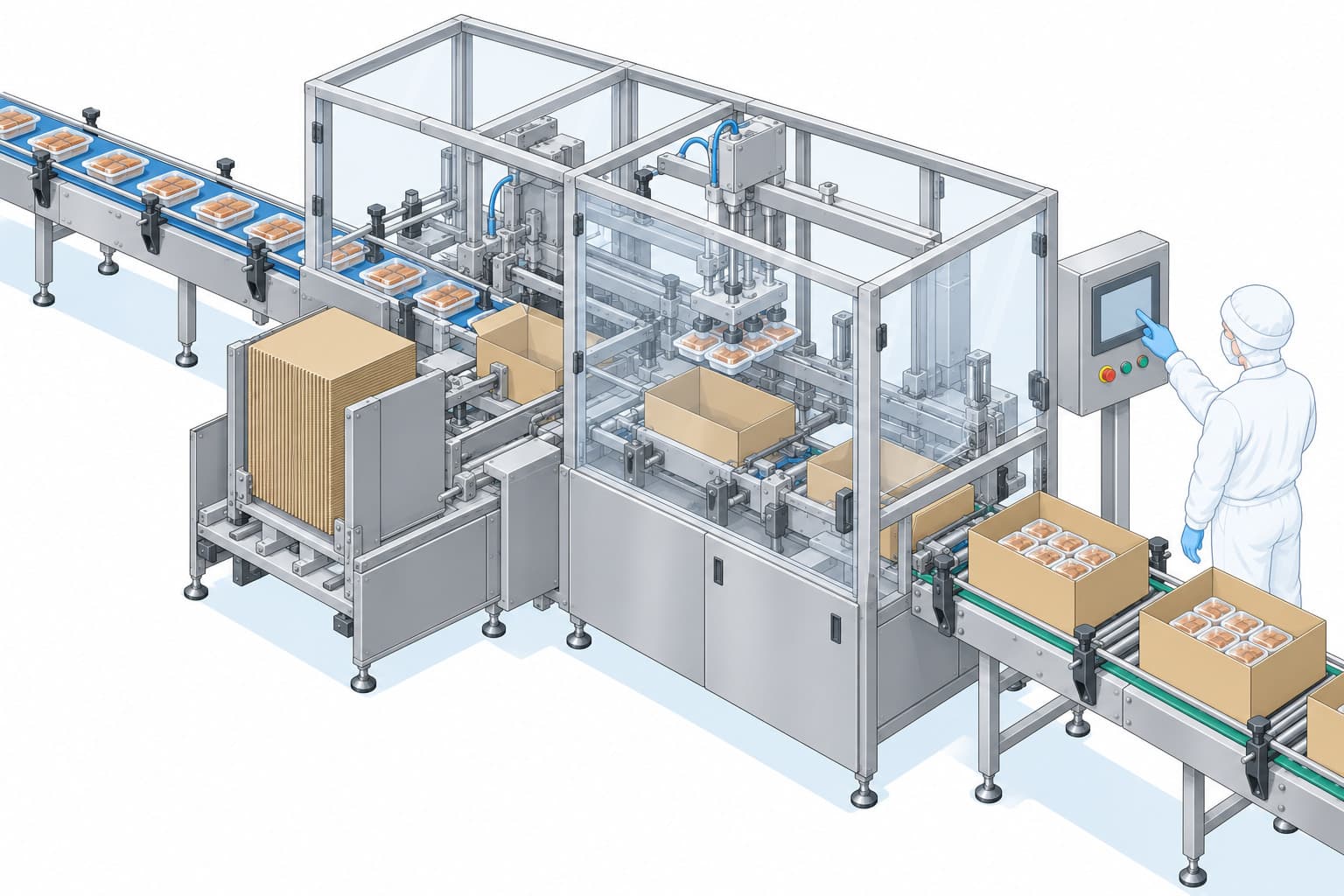

自動箱詰め機の種類、使用用途
自動箱詰め機は段ボールに詰める製品のサイズや状態によって挿入方法など仕様が異なります。
段ボールに詰める製品の状態として、シュリンク包装品、カートンボール品、個包装品それぞれで仕様を変える必要があります。

・シュリンク包装品
個包装製品を１０個トレーに入れた状態で外側にシュリンクフィルムで包装されている場合、
箱詰め機で製品をスライドさせて段ボールへ挿入するとシュリンクフィルムが破れてしまう
可能性があるため、製品を持ち上げて段ボール内へ挿入していく仕様が適しています。

・カートンボール品
個包装製品をカートンボール品に１０個詰めた状態で段ボールへ挿入する場合、カートンボール品は
箱内で製品に遊び（余白）があることが多く、ボール箱を持ち上げようとした場合箱がつぶれてしまう
ことがあります。一方でスライドして段ボールへ挿入していることに対しては適している為、２段積みに
する場合は吸着させて段積みしスライド方式で段ボールで挿入していきます。

・個包装品
個包装品を段ボールへ直接挿入する場合は個包装のサイズが大きい場合に多い仕様です。
個包装品の場合、形状が様々であるためそれぞれの形状に合わせた仕様設計が必要になります。

自動箱詰め機は上述の通り、前工程から流れてくる製品形態やサイズに合わせて仕様設計を進めていく装置となります。
自動箱詰め機の本体のみの参考価格で、約１０００～２０００万円程度となります。
複数品種のサイズチェンジ対応幅や処理能力により仕様が様々であるため、解決したい課題を
明確にするところから検討を進めていくことになります。
本体のみの参考価格で、装置運搬費用や設置工事費用は別途費用がかかります。

メーカーによって特化している機能が異なります。
メンテナンスが容易なものや、間欠運転のもの（少量で多品種の箱詰めに適している）、
連続運転のもの（大量生産された商品の箱詰めに最適）や、商品の安定して箱に詰められる
ガイドバケットを採用しているもの、設置スペースを取らないもの様々なものがあります。

段ボールサイズの内寸は投入する製品の外寸に対して余裕を持った設計が必要です。（目安２０㎜以上）
扱う商品の形状や用途によって必要な機能が異なるため、箱詰機の仕様を確認することが必要です。
また、導入する際には自動化する範囲、既存ラインとの組み合わせや振り分け、整列、設置場所、
電源の場所をあらかじめ確認しておくことが必要です。

トラブル事例
自動箱詰め機で複数品種を生産しているが、市場出荷製品から箱潰れが発見された。

原因①
品種切替時に製品経路のガイド高さや幅を調整するが、調整に不備があった。
原因②
生産立上げ時や出荷前検査で段ボールを開梱しての検査は行っていなかった。

対策①
装置の品種切替は目盛表示やケガキ線など入れて調整位置を分かりやすくする。
対策②
装置の品種切替調整は実際の製品サイズのワークを用いて調整を行う。
対策③
段ボールに梱包した状態、出荷直前の製品で出荷判断の検査を行うようにする
