FOODTOWNアドバイザーが
センサーを徹底解説！

センサーとは？

センサーとは、機械が取り扱うことのできる信号に置き換える装置のことです。
人間の場合、視覚、聴覚、嗅覚、味覚、触覚の５感によって得た情報を基に行動しています。機械も同様にセンサーから得た情報を基に制御や処理を行っています。センサーが情報を収集し、その情報を置き換える信号には温度、光、色、圧力、速度、加速度などさまざまなものがあります。

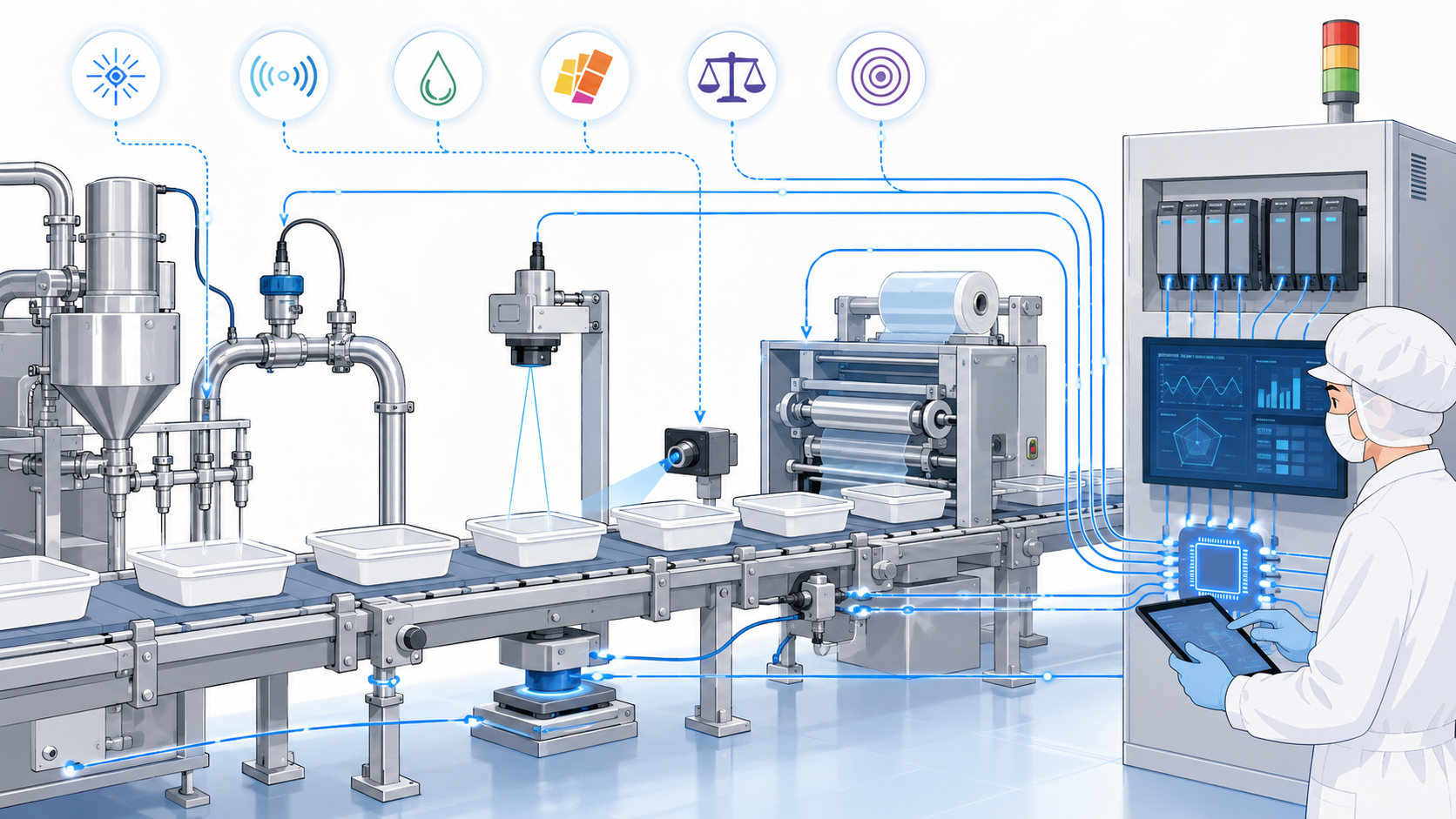

食品製造現場ではさまざまな工程で相当な数のセンサーが使用されています。センサーの種類、使用用途を理解しなければ設備の制御が正しく行われずトラブルに繋がることもあります。
センサーの種類、導入時のポイント、センサー起因によるトラブル事例を紹介、解説します。

センサーの種類、原理、使用用途について

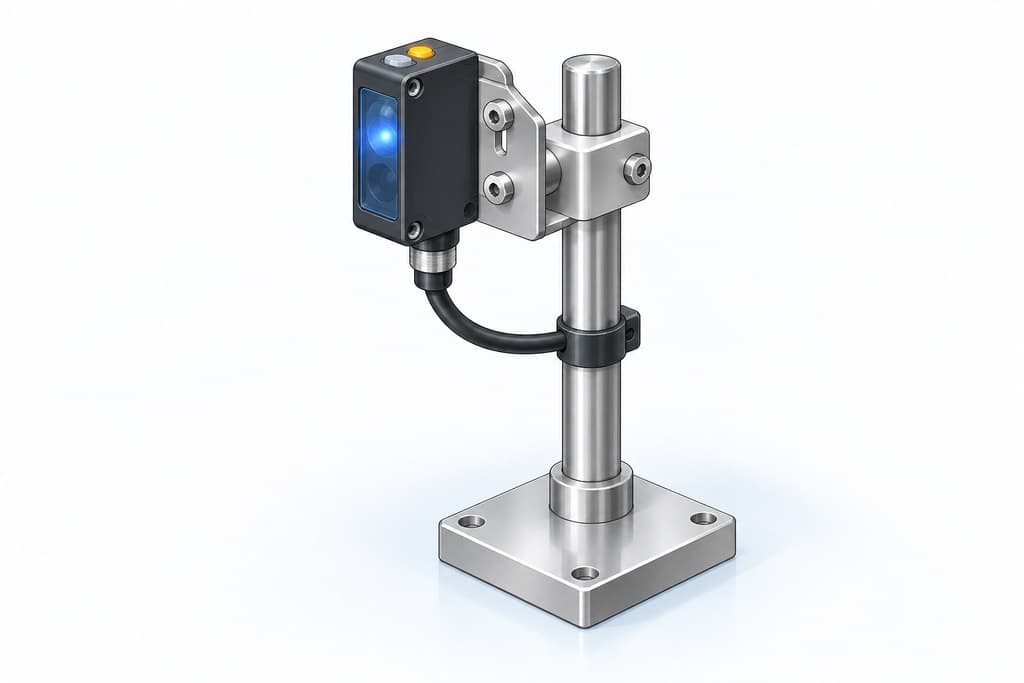

・光電センサーの原理、使用用途
光電センサーは投光部と受光部があります。投光部から赤外線などの「光」を発射し、検出物体によって遮光されて変化した光を受光部で検出して出力信号とします。用途としてガラス、金属、液体を含めたほとんどが被検査体として検出可能です。
製品の有無、色の違い、長距離検出も可能です。透過型（受光部と投光部が別々）反射型（受光部と投光部が一体型）回帰反射型（投光部とリフレクター（反射板））などの種類があります。一番安定するのは透過型ですが、設置スペースを選ばず設置できるのは、反射型になります。

・ファイバーセンサー
ファイバーセンサーは狭い場所でも自由に設置、検出が可能になったセンサーです。
光電センサーの光源に光ファイバーを連結したセンサーです。用途としてセンサー設置スペースが狭い場所、微小製品の検出が可能です。
透過型（受光部と投光部が別々）反射型（受光部と投光部が一体型）回帰反射型（投光部とリフレクター（反射板））などの種類があります。一番安定するのは透過型ですが、設置スペースを選ばず設置できるのは、反射型になります。

・レーザーセンサー
レーザーセンサーは直進性のあるレーザーを採用したセンサーです。
レーザーのスポットが見えるため、光軸合わせやどこを検出しているかの特定が容易です。また、レーザーは光が拡がらないため光の回り込みを気にせずに設置が可能です。用途として、狭い隙間や斜め方向から見た製品の有無検出が可能です。
透過型（受光部と投光部が別々）反射型（受光部と投光部が一体型）回帰反射型（投光部とリフレクター（反射板））などの種類があります。一番安定するのは透過型ですが、設置スペースを選ばず設置できるのは、反射型になります。

・カラーセンサー
カラーセンサーは光電センサーの一種で、投光部から光を発射し被検査体によって反射する光を受光部で検出します。
カラーセンサーは赤、青、緑のそれぞれの色の受光量を検出することができるため、製品の色を判別することが可能です。
用途として、生産品種によっての色判別、容器や包材などの位置決め、レジマークの検出が可能です。

・近接センサー
近接センサーは非接触で検出体が近づいたことを検出するセンサーです。機械式スイッチであるリミットスイッチやマイクロスイッチに
代わるもので非接触であることから機械式スイッチよりも耐久性のあるセンサーです。用途として金属の検出が可能です。

・画像判別センサー
画像判別センサーはカメラ撮影した画像から製品の有無や違いを判別するセンサーです。カメラ、照明、操作コントローラーが一体になっており、構成や操作がシンプルです。１度に多点検出や、色形の違いを同時に判別でき自由度の高いセンサーです。判別する製品の向きが一定でなくても画像として捉える原理のため検出が可能です。用途として製品の有無検出、形状判別が可能です。
センサー価格について

センターの価格は非常に幅が広く、使用用途、スペックで大きく異なります。
センサー本体価格は１万円台からあります。光電管センサーで約３万円前後、ファイバーセンサーも２～３万円前後からあります。
上記にもある通り、センサーは取得した情報を信号に置き換える装置であるためセンサー単体で使用できるものではありません。
目的を明確にして、製品情報を整理して最適なセンサー選定を行うことが重要です。
センサー選定ポイント、導入時の確認ポイントについて

センサーと一口に言っても、上記種類のように多種多様なセンサーが存在します。
ここでは例として画像判別センサーを具体例として説明します。
画像判別センサーの選定ポイント
①視野の広さ
　画像センサーで検出しなければならないワークの大きさによって視野を考慮する必要があります。
　視野の広さ、大きさは一般的に画素数の大きさによって決まります。できれば一度の撮像でワーク全体を撮像できることが理想です。
　視野の狭いカメラの画像センサーを使うか、一度の撮像でワーク全体が収まらない場合もあります。
　その場合はワークやカメラを動かすことで複数回撮像をすることになりますが、タクトタイムも増加してしまうため注意する必要があります。実際の　　　ワークサイズを考慮して、適した視野数を有したセンサーを選択する必要があります。

②精度
　高精度な検査を行いたい場合、画素数の大きな画像センサーを選択する必要があります。
　半導体などの精密部品を検出したい場合、高い検出精度が必要になります。対象ワークによってどれくらいの検出精度が要求されるかを考慮して選定することが重要です。

③処理速度
　視野の広さや検出精度を求めて画素数の高い画像センサーを選択すると、処理速度は下がる傾向にあります。
　面積当たりの情報量が増えることに加え、視野も広くなることで情報の総量が多くなります。
　検査ラインのタクトバランスを考慮して、適切な処理速度のセンサーを選定することが重要です。

④設定・保守の簡易性
　画像センサーはワークを撮像するだけではなく、データの吐出しや判定も行います。
　どのような基準で、データ判定や処理を行うのか設定作業（ティーチング）が必要になります。
　一度は設定が完了していたとしても、ワークの状態変化や品種の変更などによる再設定も必要になります。
　このような設定を行う上で、特定の保全担当者のみしか作業を行えないような複雑だった場合、製造現場にとっては扱いづらい装置になります。設定や調整の簡易性も考慮した機種を選定すべきといえます。最近では、閾値を自動で調整してくれるセンサーアンプも登場しています。

⑤メーカー互換性
　画像センサーを取り扱っているメーカーで、その他のFA機器も取り扱っていることも多くあります。
　その場合はメーカーをある程度統一するなどデータ保守性の観点から取り扱いがしやすい場合があります。
　製造現場での設定や調整を行う場合もメーカーを統一していることで調整ミスなども低減されます。
センサー導入後のトラブル事例と事前対策ポイントについて

トラブル事例
製品有無検出のセンサーで製品がセンサーの前にない状態でも検出ONの状態になっている。

原因①
製品を有りと判定する数値（しきい値）が適切な差異になっていない。
原因②
稼働している中でセンサーヘッド部（製品検出部）にほこりや汚れがたまって製品と誤検知している。

対策①
センサーしきい値の再設定を行う。製品有り状態と無し状態での差異を確認し、適正値を算定する。
対策②
調整やセンサー故障との判断をする前に、まずはセンサーヘッドの掃除を行いアンプでのしきい値確認を行う。
