FOODTOWNアドバイザー麺類製造装置を徹底解説!

麺類製造装置とは?

麺類製造装置とは、麺類を製造する際に使用される一連の機器のことを指しています。

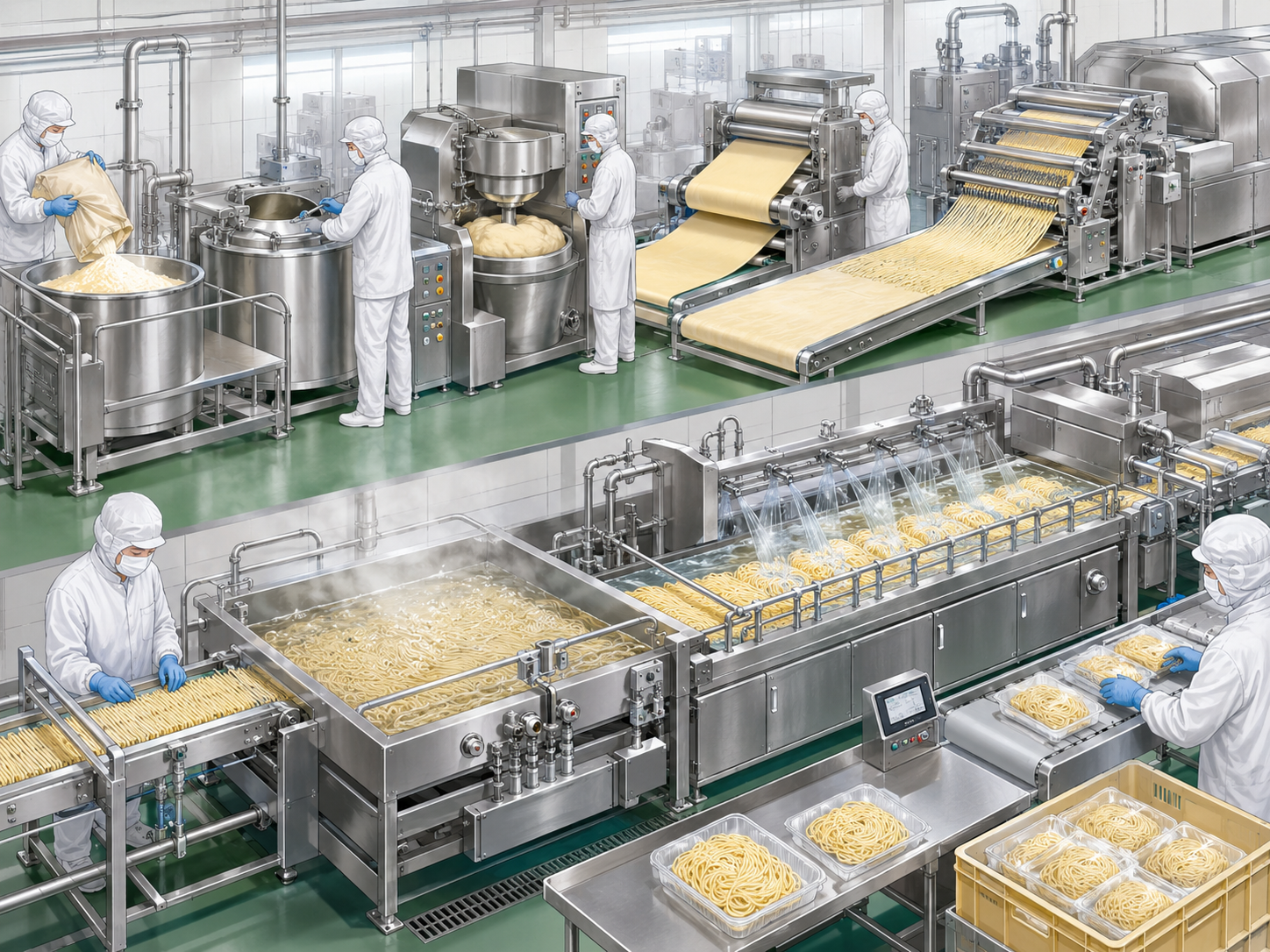

麺類の一般的な製造工程として「原料の溶解」→「原料混合、ミキシング」→「複合、熟成」→「圧延、ローリング」→「切り出し」→「茹で」→「水洗、冷却」→「包装」といった流れで製造されます。
スーパーマーケット惣菜、コンビニ惣菜、カップラーメン、冷凍食品などで販売されている麺類の製造で採用されている装置です。

  • 麺類製造装置の種類、原理、使用用途について

    投入された材料を混ぜて、生地を練り、引き延ばし切断する機械です。
    麺類製造の特徴的な装置を解説します。

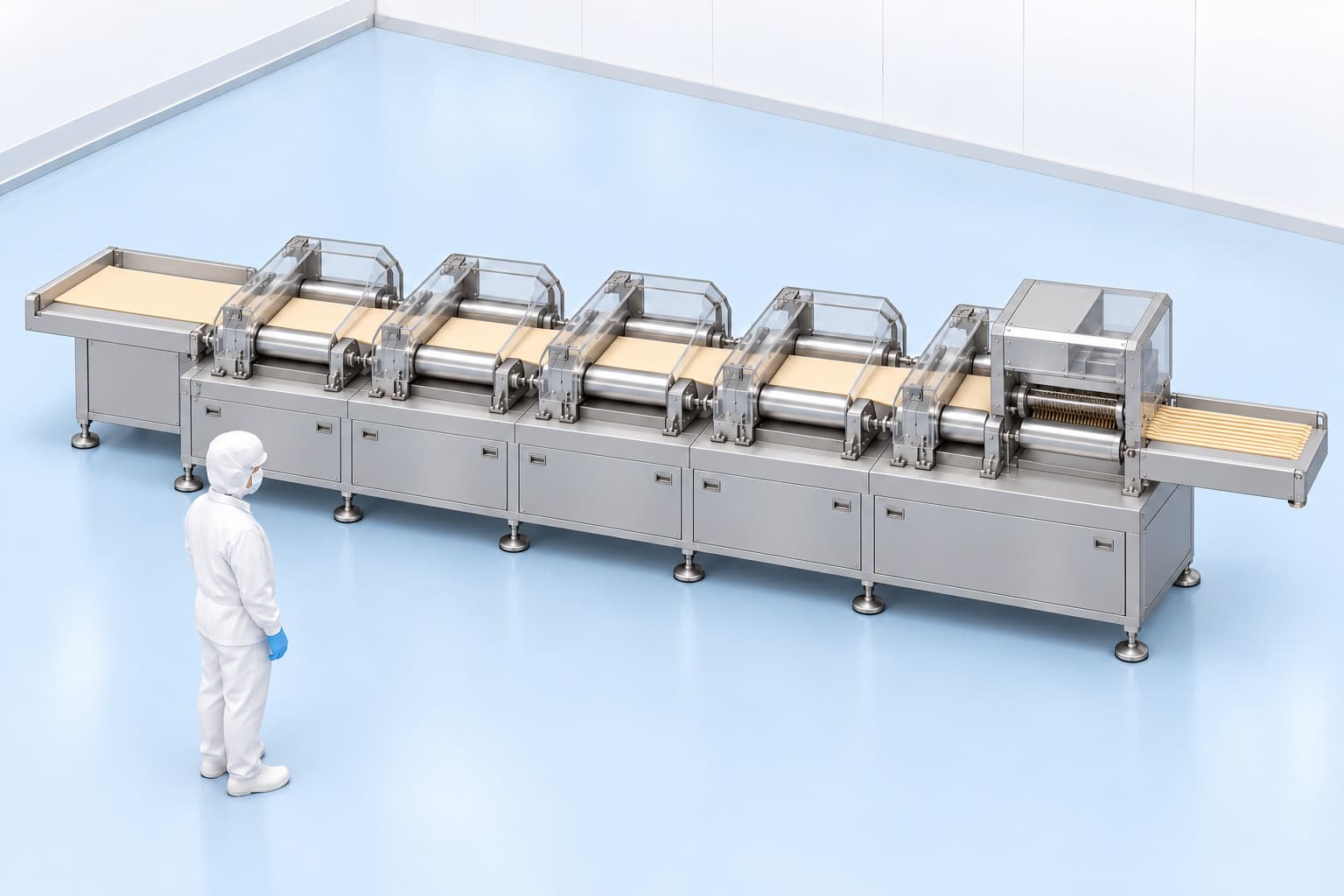

    圧延ロール機
    前工程の混合機によって混合された生地を板状(麺帯)にしたものを上下2段ロールの間を通していくことで
    麵帯を圧延していく装置です。2段ロールを厚みに応じて複数段階通過させてくことにより1本1本麵状に
    カットする前工程に位置する装置です。
    うどん麵、中華麺、玉子麺など製造する麺の種類、特徴によって圧延するロールの設定も異なります。

    切り出し機
    前工程の圧延ロール機によって圧延された麺帯生地を1本1本の麺に切り出していく装置です。
    製造する面の太さ、長さ、特徴によって切刃の種類が異なります。
    切り出した麺線をゴム弁に通してストレート麺からちぢれ麺を製造することもオプション的に可能です。

    手動式のものと自動式のものがあり、麺づくり一連の作業を一台の機械でこなす機械などもあります。
    また、ワンタン皮・餃子皮・うどん・そば・ラーメン等の製造も可能な機械や、縮み麺の製造が可能な
    機械、製造スピードに特化した機械等多種多様な機械があります。

  • 麺類製造装置の導入価格について

    麺を製造する工程ごとに切り分けて、各装置毎に見積を取得することになります。
    各機器の処理能力やオプションにもよりますが単体ごとの機器では約500~2000万円程度が多くなります。
    既存設備との連結を行う場合は、既存と新規導入設備との境界部分が非常に問題になることが多いため
    事前にお互いの情報を取り合うことが最重要課題となります。
    上記価格は本体のみの参考価格で、装置搬送費用や設置工事費用は別途必要となります。

  • 麺類製造装置選定ポイント、導入時の確認ポイント

    生産量や使用頻度、求める仕上がりに合ったものを選定すると良いでしょう。
    仕上がりの違いが完成品に表れるので慎重に選ぶ必要があります。
    卓上サイズのものから大量生産向けの大型機もあります。設置スペースも配慮して選定しましょう。

  • 麺類製造装置導入後のトラブル事例、事前対策ポイント

    トラブル事例
    麺の切り出し機で以前と比較して麺の太さがばらつくようになり、生地のロス率が増加した。

    原因①
    切り出し機の切れ刃部分が徐々に摩耗して、偏摩耗により麺の太さにばらつきが出るようになった。
    原因②
    切り出し機切れ刃部ロールの使用許容範囲、交換頻度が設定されていないため不具合が顕在化した。

    対策①
    麺の重量や太さなど生産管理の一環として日々の生産活動でデータを取る仕組みを作る。
    対策②
    切れ刃部ロールの交換頻度を設定し、製品出来栄えへの影響ができる前に交換を行う。

製品詳細確認・カタログ無料ダウンロード可能

カタログダウンロード

カタログダウンロード

  • 食品加工・製造
  • 麺類製造装置

小型製麺機 リッチメンゴールド LMA552310

リッチメンゴールド進化した10のポイント  高さが10cm以上低くなり、作業がより楽に  機械下部にスペースを確保。より便利に。   ミキサーの撹拌性能が向上し、より均一に。   ロールへ生地が自動で送られ、より簡単に。   ロールで圧延した麺生地がロール上側から自動で出てくる。   センサー設置で、より安全に。   ガイドレールにより、麺帯の移動が楽に。   うち粉の位置を調整し、ほとんど飛散しないように。   切刃が高い位置にあり、取り付けが楽に。   玉取りが高い位置でできて、より自然な姿勢に。 楽に美味しい麺づくりができる機能・特徴  玉取りの高さを楽な位置に   全体の高さを低くしながら、切刃や玉取りの位置を高く設計。玉取りの高さは、40cmから60cmにアップしました。玉取りの時の「かがむ動作」がなくなり、自然な動きで作業ができます。  均一なミキシング   従来のミキサーよりも横に広く、生地に余分な負荷をかけることなく、均一なミキシングが可能です。  生地の自動押し込み   そぼろ状の生地を帯状にする「粗麺帯作り」の自動サポート機能搭載。 ベルトコンベアによってロールへ生地を自動で押し込みますので、手で押し込む手間がなくなります。  一定量巻取りで自動停止   センサーが麺帯の巻取り量を感知して自動停止します。  確かな安全装置   生地投入部に取り付けられたセンサーは、幅広い一面の検知範囲を持ち、手や物のロールへの侵入を防ぎます。 安心して製麺して頂けるように、高度な安全性を実現しています。  麺帯の移動を楽に   巻取り終わった麺帯は、ガイドレールに沿って滑らせることで、楽に移動が可能です。旧モデルと比べて、重い麺帯を持ち上げて移動する必要がありません。  カット中の変速でもロスが少ない   カッターの停止・再開、カット速度の上げ下げをしても量目はほとんど変わりません。  パワフルなカット   逆切り麺も楽に作れるようになり、さらに自由な製麺ができます。  どんな麺も自由自在に作れる   細麺~太麺、ちぢれ麺、平麺など材料や切刃・麺厚次第で何でも作れます。  掃除が簡単   ロールカスリの掃除が簡単にできるようになりました。ロール上部は、カスリを取り外して掃除ができます。ロール下部のカスリは、下から手を入れて掃除が可能です。  タッチパネルで簡単確認   ミキサーの運転時間やロール幅、カッター速度などをデジタル表示で簡単に視認できます。  ロール幅調整をデジタル表示   ロール幅の調整はデジタル表示で直感的に操作できます。  餃子の皮も作れる   自家製の餃子の皮で他店と差がつけられます。専用の型抜き機もご用意しています。  家庭用電源で利用できる   家庭用の単相100Vの電源で動作するため、どこでも安心してご利用になれます。 製品仕様 機種名 RICHMEN GOLD 型式 LMA552310 外形寸法 *1 W1,350×D645×H1,000 最大消費電力 *2 1.2kw 50/60Hz(単相100V) 重量 約350kg 能力 ミキサー 10kg(粉量) ロール幅 230mm ロール径 163mm(5.4寸) 食/時 150~250食/時*1 散粉機・ロールハンドルは含まない *2 散粉機(消費電力:0.06kw)は含まない

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 歩留まり改善

カタログダウンロード

カタログダウンロード

  • 食品加工・製造
  • 麺類製造装置

圧延カッター装置 RC111D + RF3D

令和のプロ手打麺打ち職人 圧延、カットまで自動化。卓越した機械品質と耐久性に優れ、美味しい自家製麺のノウハウがすべて機械に組み込まれています。 3つの特徴 美味しさを追求 さぬきうどんの本場、香川県に伝わる伝統的な手打ち製法を忠実に機械で再現し、均一で安定した品質の麺を大量に作り続けます。縦横斜め色々な角度からグルテンを破壊しないように10段階で徐々に圧延します 安全性 安全センサーを完備しており、動作中に人の手などを感知すると緊急停止する仕組みを導入 耐久性 モーター直結。長く使い続けることを想定し必要なメンテナンスを最小限に。耐久性に優れています 製品の詳細 生産効率アップ モニターを通じて生地の状態をリアルタイムでチェックすることができます。生産中に何か問題が発生した場合、問題の箇所をすぐに特定でき、時間を無駄にすることなく、即座にトラブルに対処することが可能です。 生地を回転 エアーで圧力を軽くし、無理な力をかけず回転させることで生地が破けるのを防ぎます。また同時に回転させることで、手打ち職人が綿棒でさまざまな方向に延ばす工程を再現しています。この方法により、最高の美味しさを実現しています。 作業者の安全を守ります 安全を最優先に考えて、ロールやカッターの前部分に安全センサーを設置し、機械の仕組みに詳しくない方でも、安心・安全に機械を使用できます。 また、操作に慣れたり、急いで作業している時によく起こる事故を防ぎます 優しく足踏み 一段目で、フットプレス機を使用して生地に優しく圧力をかけます。生地に逃げ場を作り、無理なストレスをかけることなく、均一な厚さに効率的に薄くすることが可能です。 段階的に理想の厚さに伸ばします 包丁切り カット方式は、職人と同じ包丁切りを採用 包丁の角度を3°傾けることで、角が立った理想の麺を作ることができます。また、コンベアの速さを調整することで、切り幅を変えることが可能です。 好みに合わせたサイズの麺を作れます。 打ち粉簡単補充 スライドで簡単に引き出せるため、散粉機への打ち粉の補充が手軽に出来ます。 引き出しレールには、ストッパー付きです。 掃除も簡単 簡単エアー掃除 残った粉や生地を付属のエアーで簡単に落とせます。 機械の下のゆとり 下部が開いているので、モップなど入りやすく作業後の掃除が簡単にできます 巻き込み事故防止 安全対策としてボタンを押している間だけロールが回ります。コンベアの拭き掃除もロールを手動で回せるため、ロールとコンベアを効率よく掃除ができます。 製品仕様 機種名 圧延カッター装置 型式 RC111D + RF3D 外形寸法 W4500×D1200×H1600 電源電圧 三相200V 50/60Hz 重量 約1,800kg 定格出力 2.66kW

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 歩留まり改善

カタログダウンロード

カタログダウンロード

  • 食品加工・製造
  • 麺類製造装置

手打そば生地自動カット装置 オートフィードーコンベア AFC5

生地を同じ長さに切るのにおすすめ! 麺の長さを均等にそろえたい方におすすめの製品です。繊細な十割蕎麦の麺生地でも破れず一定の長さを自動で切り出し、次の工程に麺生地を移動させます。 単体機のみ導入可能 手打そば生地自動カット自動計量装置のみ、包丁切りタイプのカッター機のみといった導入も可能です。詳細はお問い合わせください。 主な機能・特徴 1.同じ長さの生地が作れる 手作業での生地切りは生地を一定の長さで揃えて切るという大変な作業であり、作業者にとって負担がかかります。手打そば生地自動カット自動計量装置には生地を均等な長さに切り分けるためのセンサーが搭載されております。センサーが生地を感知すると生地の長さに誤差がないようカッターが自動的に一定かつ正確な長さでまっすぐ生地をカットしてくれるので、生地の形がズレずにきれいな四角に切れることができ、手作業で生地を切る必要がなくなります。 感知センサー 生地の長さをセンサーで感知して、計測します。 麺生地カッター 一定の長さになるとカッターで生地を切断します。 2.生地が破れない(ちぎれない) 生地を移動させたり切り出す作業は、薄い生地は伸びやすく、十割蕎麦ともなると非常にちぎれやすいため、手作業では神経を使う繊細な作業です。この手打そば生地自動カット自動計量装置では、麺生地をコンベアに一定のスピードでゆっくりと優しく乗せることで、ちぎれやすい麺生地でも破かずに移動できます。麺生地をセットするだけで機械が自動的に切り出し、次の工程へ移動できるため、手作業の繊細な作業は一切なくなり、ミスで起こるロスがなくなります。 生地を自動コンベアで移動 コンベアと台が自動で移動し、生地を次の工程へ運びます。繊細な十割蕎麦でも破れずに運べることができます。 次の工程へ カッター機などと連結することで次の工程へ自動的に生地を移動させます。 3.オプション品との組み合わせ例 オプション品と組み合わせることで、作りたい麺の種類や製麺の幅が広がります。手打そば生地自動カット自動計量装置で均一な長さの生地を生産し、次の工程へ移動させることで、全体の生産性を落とさずに同じ長さの麺を効率的に生産できます。 包丁切りカッター機 職人の包丁切りを再現したカッター機です。麺生地を自動で高速カットし、きれいな形状の麺線が量産できます。 拡張性にも優れており、様々なオプション品を組み合わせることで人手不足をカバーし、生産性を高めることができます。 自動計量機付きコンベア 自由にグラム数を設定できる自動計量装置と桟付きコンベアを組み合わせた機械です。一食ごとに計量された麺線が桟付きコンベアに乗るため、一食ずつ計量する手間がなくなります。桟付きコンベアは玉取りがしやすい設計になっており、ロボットアームとの連携なども考慮しております。 包丁切りカッター機との組み合わせ例 包丁切りカッター機を組み合わせることで、麺生地の長さを揃えて玉取りまでの工程を自動化できるため、スムーズに安定して均等な長さの麺線を量産できます。 組み合わせ例で生産したテイクアウト用の十割そば 仕上がりの麺は一本一本長さのバラツキが少ないため、テイクアウト用の商品としても扱いやすくなります。 製品仕様 AFC5 機種名 オートフィードーコンベア 型式 AFC5 外形寸法 W1,950×D815×H850 電源電圧 三相200V

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 自動化

カタログダウンロード

カタログダウンロード

  • 食品加工・製造
  • 麺類製造装置

スーパープレス SP3B

美味しさと生産性を両立 麺生地の成形・鍛え工程を美味しさにこだわり自動化。製麺ラインの一部に組み込み、製麺工場の生産能力を大幅にアップできます。 美味しさにこだわる製麺ラインを実現する スーパープレスSPは、麺の品質を追求しながら、製麺工場に必要な生産能力を実現する大型の製麺機。プロ中のプロの手打ちうどんや多加水ラーメンの製法を再現。職人に負けない最高品質の麺生地を作り上げます。麺生地の成形、鍛えが自動化できるため、生産能力だけでなく、人手が必要な工程が少なくなり生産効率も改善。安全性も最高レベルに設計されており使いやすい構造です。製麺担当者の方が、毎日安心して麺作りできます。 生地の成形を自動化 従来、人手が必要だった生地の成形、鍛え工程を自動化できます。 投入口が大きく入れやすい 人手不足に強い 鍛え工程を自動化 食感を生み出すコシを作る 職人の鍛え(足踏み)は、薄くした後、折りたたみ、また薄くする。これを繰り返すことで、麺生地に層が生まれ、弾力のあるもちもち食感が創られます。弊社では自動化と効率が重視される大型機であっても、麺職人と同じ製法にこだわって設計しています。層が幾重にも重なり合う美味しい食感の麺を作るため、折りたたみ作業まで自動化しています。 素材を活かす圧延 小麦粉のグルテン形成を促進する最適な圧延を実現。麺生地へかける圧の逃げ場を作り、少しずつ薄くすることで原材料の特徴を活かした麺生地へ仕上がります。 安心して使える安全設計 人の手が入る可能性のある圧延ロールの入り口などに安全センサーを配置し、事故を未然に防ぐ安全設計。緊急停止ボタンも押しやすい位置に配備。もしもの事態に備えます。 製品仕様 機種名 スーパープレス 型式 SP3B 外形寸法 W4,720×D1,220×H1,670 電源電圧 三相200V 50/60Hz 重量 約1,800kg 定格出力 1.0kW 備考 別途11kW以上のエアーコンプレッサー(ドライヤー付)が必要です。 エアー消費量:0.65m / min(0.5MPaでの使用分を大気圧に変換した数値)

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 歩留まり改善

カタログダウンロード

カタログダウンロード

  • 食品加工・製造
  • 麺類製造装置

フットプレス機 AFP6

美味しい足踏み式の麺生地を、 楽に量産できるフットプレス機。 手打ち職人の足踏みを再現したAFP6は、エアコンプレッサーによる最適な圧力をかけて素材を鍛えることで、小麦粉のグルテンの粘り強さを引き出し、しなやかで、粘り強い生地に仕上げます。 佐野ラーメンの青竹打ちに代表される超多加水ラーメンにも適合し、従来の課題だった製麺効率を大幅に向上。機械打ちなので、身体に負担なく美味しい生地を量産できます。 美味しい麺は、最高の生地から生まれる 最高の麺を提供するためには、最高の素材から生まれる最高の生地が必要です。うどんは、鍛え工程が必要な麺であるため、小麦粉や水を練り上げた後に決定的な美味しさの差がでることがあります。 それは、「鍛え」と「熟成」の差です。 フットプレス機「AFP6」は、エアコンプレッサーによる空気の力で、無理な負担をかけず生地に最適な圧力で鍛えることができます。足踏みのムラなく、生地全体の美味しさの素であるグルテンの粘り強さを引き出し、素材の美味しさを最大限に引き出した生地に仕上げるための製品です。熟成庫「寝太郎」を使用して頂くと、鍛えと熟成を効率的に安定させることができます。 足踏みを再現できるAFP6とは? 伝統的な足踏みを再現 足踏み工程を、より早く、楽に、安定して効率的にこなせる機械です。職人さんの美味しく作る技を再現し、コシのあるうどんに仕上がります。讃岐の歴史に根付いた「コシのあるうどん」の極意が凝縮された一台です。 最適な圧力で均一にプレスすることで、職人の足踏みのような綺麗な層ができあがります。誰が鍛えても、同じ品質に仕上がった生地をつくることができます。 佐野ラーメンの青竹打ちも対応 美味しく鍛える職人技が集約 超多加水ラーメンもお任せください 超多加水ラーメンの場合、佐野ラーメンの青竹打ちに代表される手打ち職人の技が必要になります。また、鍛え工程は身体への負担が大きく、繁盛すればするほど身体を壊してしまいます。AFP6は、手打ち職人の鍛え工程を再現しており、うどん生地と同じく多加水の生地である佐野ラーメンも大得意。超多加水のラーメンは、AFP6にお任せください。手打ちに比べて圧倒的に、楽に早く、コシのある生地に鍛えることができます。 麺を美味しくするAFP6の機能 3本ロールで足踏みを再現、 麺をもっと美味しく鍛える。 生地に負担をかけすぎないように、3本ロールで生地に圧力をかけています。足踏みの力加減、青竹打ちの力のかかり方を再現しています。 お客様をもっともっと、楽しませる! 店内調理は、エンターテイメントに! 調理機器は、もはや厨房の裏方ではありません。フットプレス機AFP6はド派手なネオンで製麺をエンターテイメントに革新します。 大切な人にも任せられる、 安心安全に製麺できる仕組み。 派手なネオンは、エンターテイメントだけではありません。停止中は青色、プレス稼働中はオレンジに切り替わるため、動作中の事故を防ぐ効果もあります。 AFP6は"使う人も楽しい!"がいっぱい 美味しい麺づくりは楽しい! 重労働なく、美味しい生地を量産できるAFP6。 流れるように高品質の生地を生み出せる楽しさ 状態を見ながら繊細に仕上げる難しさの中の楽しさ とにかく、美味しい生地づくりに集中する楽しさ AFP6は、美味しい麺づくりにフォーカスし、製麺の楽しさを実感できる機械です。 いつも楽しく、やりがいが溢れる、あなたの麺作りの相棒に。 最適な場所に配置する、取り外せるボタンユニット。 ボタンユニットを移動配置させている瞬間ワンタッチで着脱可能。 ボタンユニットを丸ごと移動可能になりました。右側、左側どちらにも取り付けいただけて、高さ調節も最適な場所に配置可能です。 日々のオペレーションで最適な位置を見つけて配置していただけます。 掃除しやすいスペース、製麺室をいつも衛生的に。 いつも快適に、衛生的な環境で製麺できるよう、下部フレームは大きくスペースが確保されています。 ベアリング駆動、メンテナンスフリーへ。 チェーンを使わないベアリング駆動は、耐久性に優れ、モーターからのエネルギーを効率よく使用します。パワフルでメンテナンスフリー、長持ちする設計になっています。 製品仕様 機種名 フットプレス機 型式 AFP6 外形寸法 W1,500×D1,300×H800 電源電圧 三相200V 50/60Hz 重量 約280kg 定格出力 115W 備考 コンプレッサー必須(2.2kW) ※ドライヤー付き推奨

解決できる課題

  • 利益率改善
  • 経費削減
  • 人手不足解決
  • 品質向上
  • コスト削減
  • 自動化
  • 食品加工・製造
  • 麺類製造装置

パスタボイルライン

POINT.1 多品種生産対応 茹で時間の幅も広範囲に設定でき、多品種生産に対応できます。 POINT.2 上質の茹で麺 沸騰したお湯、大きな篭の中で麺を捌き、食感がよくコシのある麺を茹であげることが出来ます。 オープン・シンプルな機械で清掃を安全に行いやすく、サニタリー性を追求し、異物混入も防止します。 POINT.3 作業性や安全性等の向上 ・ジャケットヒーターシステム 間接ヒーターをジャケット方式(槽底2重構造)とし、槽内の突起物や陰の部分を大幅に減らし、清掃性を改善。清掃時間の短縮と異物発生&混入の防止に繋がります。 ・自動給排水システム 初期給水量及び運転給水量を自動バルブで管理します。予め設定した水量や補給時間、その他の動作との関連性を制御しユーティリティーの節約、品質の安定化を図ります。 ・昇降窓式フード(安全センサー付き) 水槽全体をカバーするフードは清掃性等を考慮した昇降窓式となっています。軽く引き上げるだけで開閉できますが、運転中は安全センサーにより自由に開けることができない仕様にしています。 ・投入自動攪拌・自動対流撹拌 投入時の麺の捌きや途中のほぐし撹拌を生蒸気で行います。蒸気の投入タイミングや時間間隔を自動制御し、麺の肌荒れを防ぐとともに蒸気・水などユーティリティーの無駄使いを防止します。 ・反転篭中間停止機能 冷却槽への篭反転時は湯の持込を減らす為、途中で一旦停止する機構を付けています。段階冷却効果を高める他、排出の勢いを止め商品への衝撃を軽減させることができます。 ・清掃時の篭反転安全対策 清掃時、槽・篭間での挟まれ事故防止の為、篭の下降時はシリンダー圧を無くし、自重下降としています。 ・火傷防止カバーの標準装着 ボイル槽の蒸気配管、バルブ周りで火傷防止カバーを標準装備しています。 ・SUS316L標準仕様 水槽接液部をはじめ、反転篭もSUS316L材を標準仕様としています。

解決できる課題

  • 人手不足解決
  • 品質向上
  • クレーム対策
  • 自動化
